YNJG340 自动预紧拧扣机

型号：YNJG340

适用管材：4‑1/2''‑10‑3/4'' 油套管

最大扭矩：500N·M

适用螺纹类型：API 圆螺纹、锥螺纹、各类带台肩 / 无台肩特殊扣螺纹

适用钢级：H40、J55、K55、N80、L80、C90、T95、P110、Q125

产品介绍

       YNJG340 自动预紧拧扣机为集成式接箍拧扣成套设备，专为油田油套管工况开发的综合性接箍上扣系统。集成接箍涂螺纹脂、预拧、终拧、全长通径规检测等多项功能模块。适配管材规格 4‑1/2''‑10‑3/4''；可完成 API 标准螺纹以及带台肩、无台肩特殊扣接头拧接作业；支持 H40、J55、K55、N80、L80、C90、T95、P110、Q125 等 API 钢级；设备最大输出扭矩 500N・M。

主要特点与技术优势

8 种拧接模式，覆盖全类型螺纹

系统内置 8 种作业模式，适配全部螺纹类型：

1）扭矩‑圈数模式

2）纯扭矩模式

3）纯圈数模式

4）圈数‑扭矩模式

5）扭矩‑J 值模式

6）J 值‑扭矩模式

7）A 值‑扭矩模式（特殊梯形螺纹模式）

8）特殊扣接头模式

J 值检测，自动判定合格 / 不合格

       系统可显示扭矩‑圈数曲线，自动记录圈数、扭矩数值；解析特殊扣拐点扭矩，依据 J 值自动判定拧接结果合格与否；自动生成并存储管材‑接箍拧接全过程曲线。

高度集成一体化模块

       集成接箍螺纹脂涂抹出料滑道、接箍涂脂机、预拧主机、终拧拧扣机、步进输送机构、全长通径规检测单元、液压动力系统、集成控制系统。

螺纹与钢级兼容性广

        支持 API 圆螺纹、锥螺纹、各类带 / 不带台肩特殊扣螺纹；适用钢级 H40、J55、K55、N80、L80、C90、T95、P110、Q125；管材适用范围 4‑1/2''~10‑3/4''。

一、YNJG340 自动预紧拧扣机结构与特点

1、设备概述

       YNJG340 自动预紧拧扣机为集成成套设备，包含：接箍涂脂出料滑道、接箍涂脂机、预拧主机、终拧拧扣机、步进输送机构、全长通径规检测单元、液压动力系统以及集成控制系统。

设备可完成 API 标准螺纹以及带台肩、无台肩特殊扣接头拧接；实时显示扭矩‑圈数曲线，自动记录圈数与扭矩，解析特殊扣拐点扭矩，依据 J 值自动判读拧接合格状态；生成并保存管‑接箍拧接曲线。

内置 8 套作业模式，覆盖各类螺纹：

1）扭矩‑圈数模式

2）纯扭矩模式

3）纯圈数模式

4）圈数‑扭矩模式

5）扭矩‑J 值模式

6）J 值‑扭矩模式

7）A 值‑扭矩模式（特殊梯形螺纹模式）

8）特殊扣接头模式

2、YNJG340 自动预紧拧扣机主要部件

1）接箍涂脂及出料滑道

2）接箍涂脂机

3）预拧主机

4）终拧拧扣机

5）步进输送机构

6）全长通径规检测单元

7）液压动力系统

8）集成控制系统

二、供货范围

三、设备参考实拍图

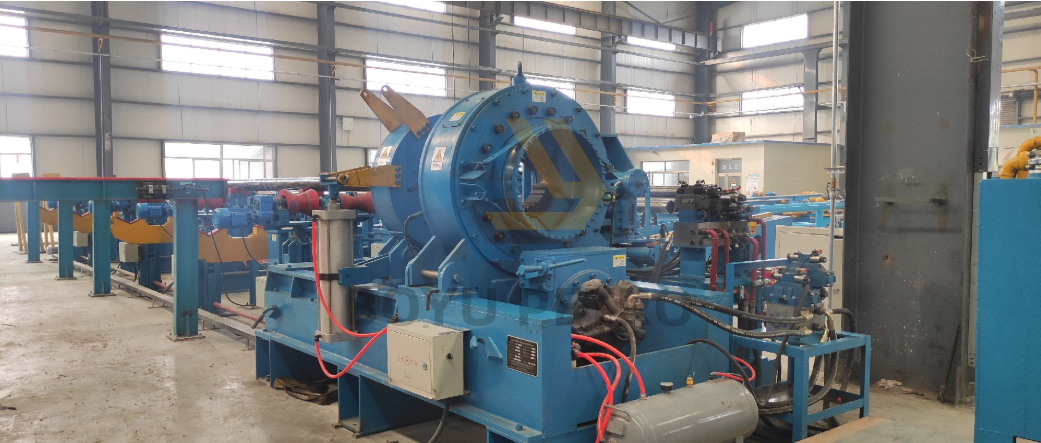

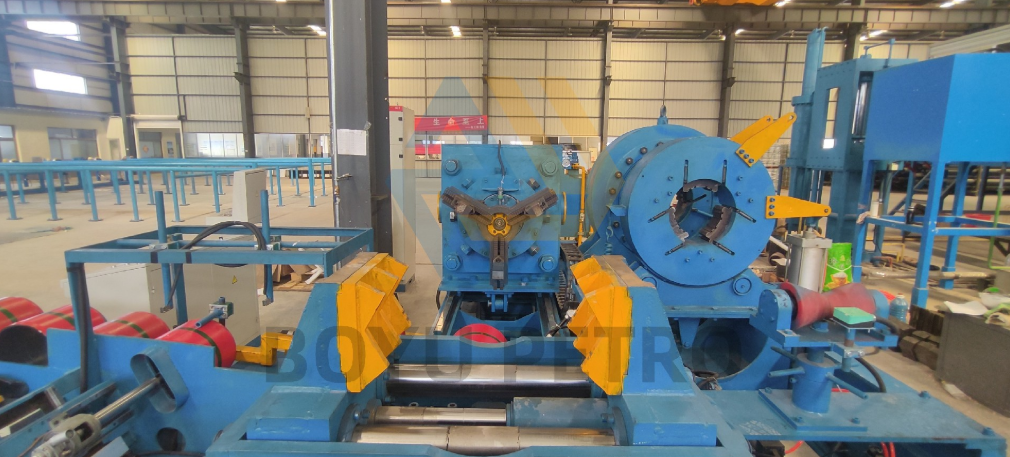

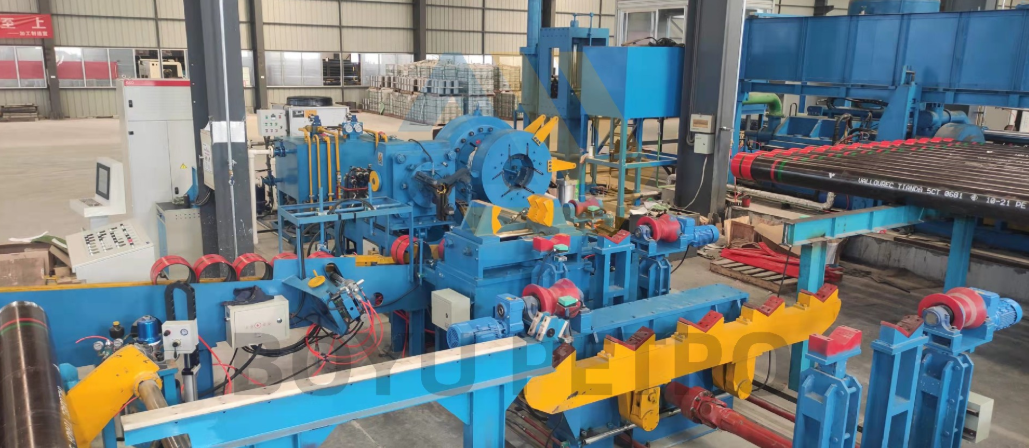

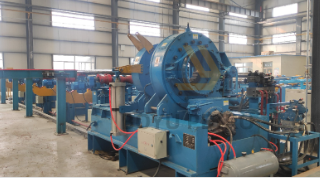

1、YNJG340 自动预紧拧扣机（山东项目现场）

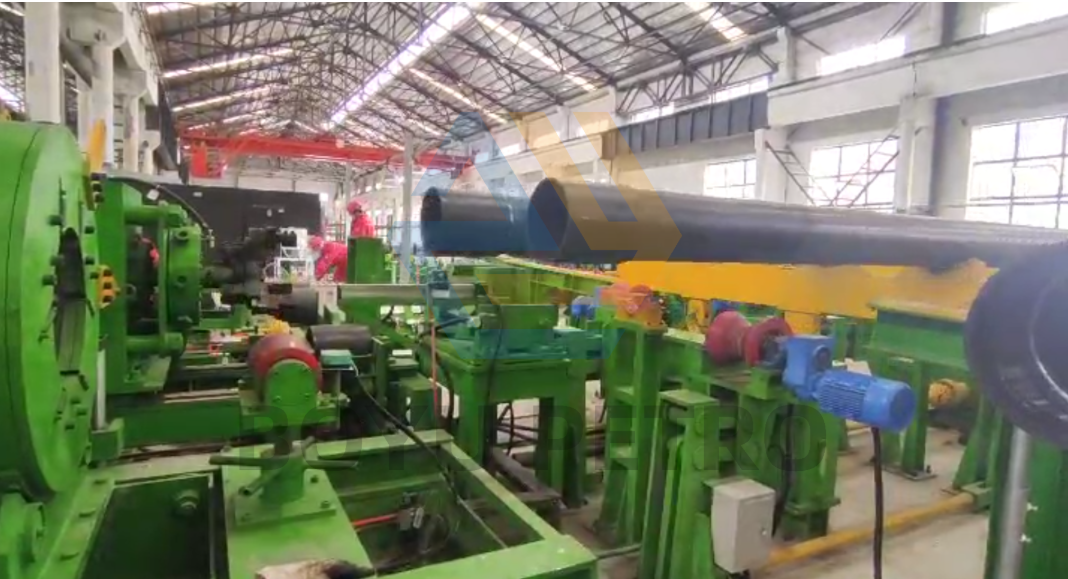

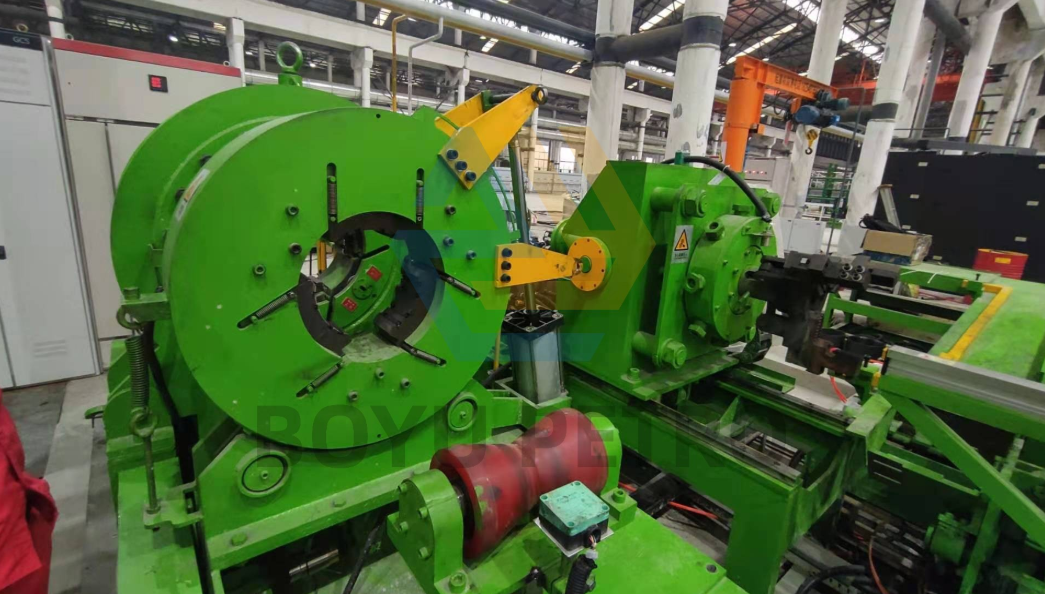

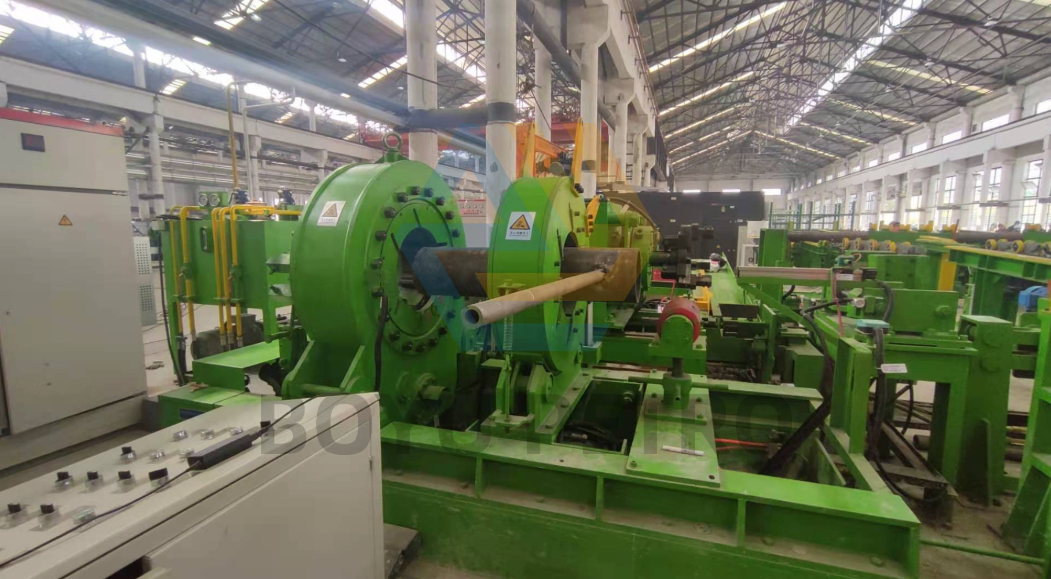

2、YNJG340 自动预紧拧扣机（四川项目现场）

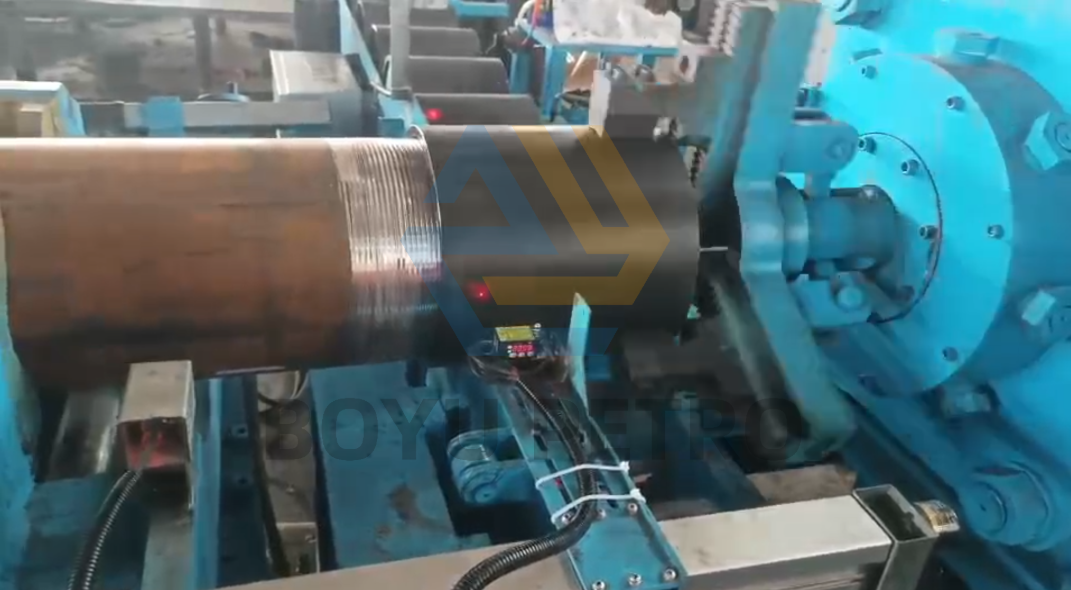

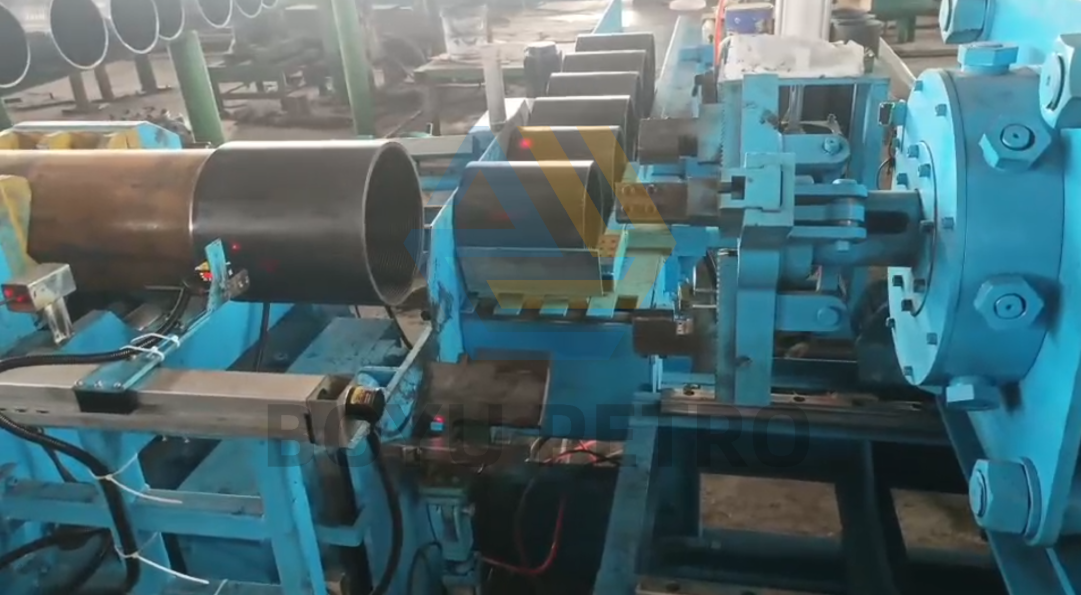

3、YNJG340 自动预紧拧扣机（河北项目现场）

常见问答

Q1：YNJG340 自动预紧拧扣机适配什么规格管材？

A1：YNJG340 自动预紧拧扣机适用于 4‑1/2''‑10‑3/4'' 油管、套管，覆盖油田主流 API 管材规格。

Q2：这套接箍拧接系统支持哪些螺纹类型？

A2：设备支持 API 圆螺纹、锥螺纹，各类带台肩、无台肩特殊扣接头。

Q3：YNJG340 支持哪些管材钢级？

A3：支持 H40、J55、K55、N80、L80、C90、T95、P110、Q125，覆盖绝大多数 API 油套管钢级。

Q4：什么是 J 值检测，工作原理是什么？

A4：J 值检测用于解析特殊扣螺纹拐点扭矩；系统依据 J 值自动判定拧接合格 / 不合格，生成并存储管‑接箍拧接全过程曲线。

Q5：自动预紧拧扣机具备多少种作业模式？

A5：设备一共支持 8 种作业模式：扭矩‑圈数、纯扭矩、纯圈数、圈数‑扭矩、扭矩‑J 值、J 值‑扭矩、A 值‑扭矩（特殊梯形螺纹）、特殊扣接头模式，可覆盖全部螺纹类型。
