型号：YNJQ300
适用管径：Φ2‑3/8"‑11"（外径 60‑280mm）
最大上扣 / 卸扣扭矩：100kN・m（约 73756ft‑lb）
转速：0.5‑5.5r/min（可选最高 10.5r/min）
产品介绍
YNJQ300 全回转式拧扣机，又称扭矩机、拧扣机、液压上卸扣机组，专为油田套管、油管、井下工具、完井工具、钻具、井口设备设计。20MPa 工况下最大扭矩可达 100kN・m。动力钳、背钳各配置 5 组同步液压油缸完成夹紧，实现 360° 全回转；搭载 PLC 智能控制系统，可选配无压痕牙板。可扩展选装：0‑200mm 偏心调节（水平偏移）、15‑30 吨推拉功能；支持定制化解决方案。可查阅我司全系列油田拧扣机，适配各类工况。
主要特点与技术优势
大扭矩输出，满足 API 标准
20MPa 工作压力下最大上扣扭矩 100kN・m（约 73756ft‑lb），适配中大口径、高强度螺纹接头；夹紧牢靠，牙板压痕符合 API 规范。
5+5 油缸同步夹紧系统
动力钳、背钳均配置 5 组同步液压油缸（意大利进口同步器）完成夹紧；每组油缸驱动独立卡爪；背钳支持微量浮动，实现自动对中，夹持稳定不打滑。
360° 全回转，多项可选升级配置
整机支持 360° 全回转，变频器自动调速；可选配置：0‑200mm 水平偏心调节、15‑30T 推拉功能；可选无压痕牙板适配铬系材质与特殊扣螺纹。
智能控制，数据全程可追溯
搭载西门子 S7‑1200 PLC+15 英寸工业一体机，支持自动 / 手动双模式；扭矩、圈数全部自动存储记录，实现完整作业数据追溯。
设备参数表
| 参数项目 | 参数值 |
|---|---|
| 型号 | YNJQ‑300 |
| 通孔直径 | Φ310mm |
| 中心高度 | 1342mm（支持定制） |
| 适用外径 | 60‑280mm（Φ2‑3/8"‑11"） |
| 转速范围 | 风冷液压动力，手动无级调速；旋转头转速 0.5‑5.5r/min（可选最高 10.5r/min） |
| 上卸扣扭矩 | 20MPa 压力，最大 100kN・m（73756ft‑lb） |
| 应用场景 | 油管、套管、钻具、井下工具、完井工具、井口设备大扭矩螺纹接头的上扣、卸扣、连接完整性校验 |
| 扭矩显示 | 电脑端显示、记录、控制扭矩与旋转圈数 |
| 控制方式 | 西门子 S7‑1200 PLC+15 寸一体机，按钮操作；达到设定扭矩设备自动停机 |
| 扭矩精度 | 150ft·lb |
| 牙板压痕 | 符合 API 标准，不损伤管材精度；可选无压痕牙板，适配铬系等特殊材质，管材表面不留压痕 |
| 电机功率 | 30kW（可定制），ABB 变频器控制 |
| 液压系统 | 最大压力 20MPa；流量 50‑240L/min |
| 主机外形尺寸 | 3m ×1.9m ×2.22m（支持定制） |
| 整机重量 | 约 13 吨 |
| 动力钳形式 | 360° 全回转 |
| 适用扣型 | API 圆扣、BTC 扣；特殊扣 TS3SB、VAM、BDS、SEC、AB、ANTARES、T Blue 等 |
| 圈数测量分辨率 | 1/1000 |
| 扭矩控制精度 | 扭矩≤3120N・m：±5%；3120N・m≤扭矩≤7800N・m：±156N・m；扭矩≥7800N・m：±2% |
| 油缸配置 | 动力钳、背钳各配置 5 组夹紧油缸 |
| 选装‑偏心调节 | 0‑200mm 水平偏心偏移调节 |
| 选装‑推拉功能 | 最大推力 / 拉力 15‑30 吨 |
备注：100kN・m 换算英尺‑磅约等于 73756ft‑lb。
一、YNJQ300 全回转式拧扣机结构与特点
YNJQ300 液压拧扣机，属于油田中型全回转拧扣设备，配置 5 组液压夹紧油缸。作业时管体定位固定，5 组油缸同步夹紧接箍并做连续回转；每组油缸独立驱动单个卡爪，同步器采用意大利进口部件，同步性能可靠。背钳支持微量浮动，实现自动对中；夹紧力由液压系统进行控制调节。
机型核心优势：适配管径范围广，整机机械强度高；夹紧牢靠不打滑，管材损伤小；牙板压痕满足 API 标准；自动化程度高；变频器自动调速，适配高端特殊扣螺纹；支持偏心调节、推拉机构多项选装配置。
YNJQ300 拧扣机主要部件
1、动力钳总成
2、背钳总成
3、电液控制系统
4、控制系统（PLC + 上位机）

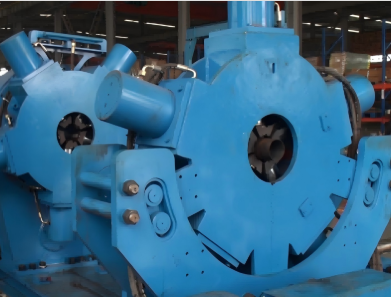

关键部件实拍

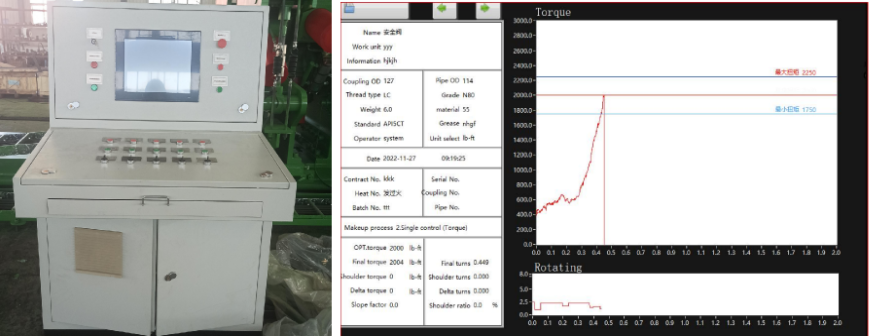

控制柜与拧扣机扭矩‑圈数曲线图

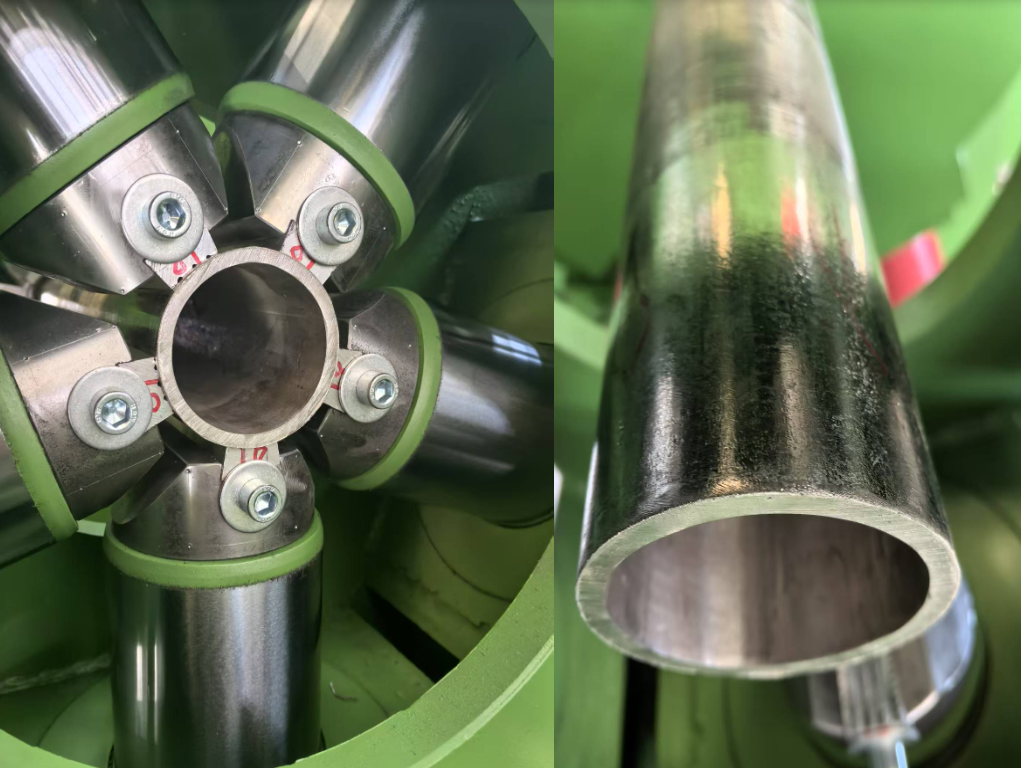

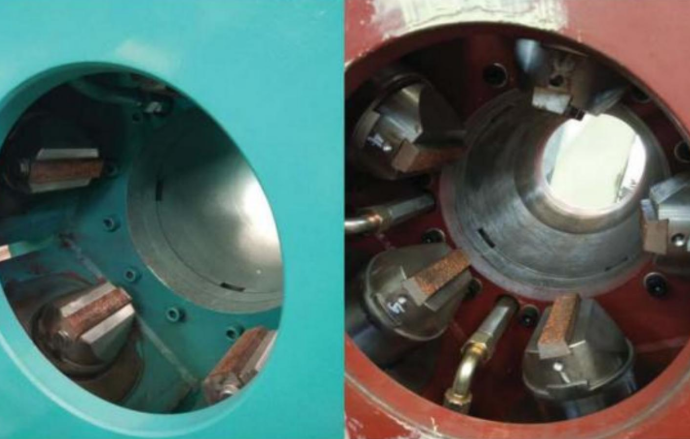

无压痕牙板实拍
二、供货范围
| 序号 | 名称 | 数量 | 备注 |
|---|---|---|---|
| 1 | 拧扣机主机 | 1 套 | 含动力钳总成、背钳总成、底座、2 套移动支撑 |
| 2 | 液压站 | 1 套 | 液压泵、阀组、集成块、油箱、电机、风冷散热器、管路 |
| 3 | 电气控制柜 | 1 套 | 操作面板、工业电脑、控制箱体 |
| 4 | 牙板 | 10 件 | ‑ |
| 5 | 微型牙板 | 10 件 | ‑ |
| 6 | 技术资料 | 1 套 | 含出厂检验合格证、质保书、操作维护手册、安装图纸、电子图纸 |
三、设备参考实拍图

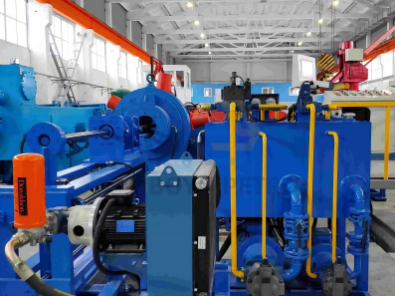

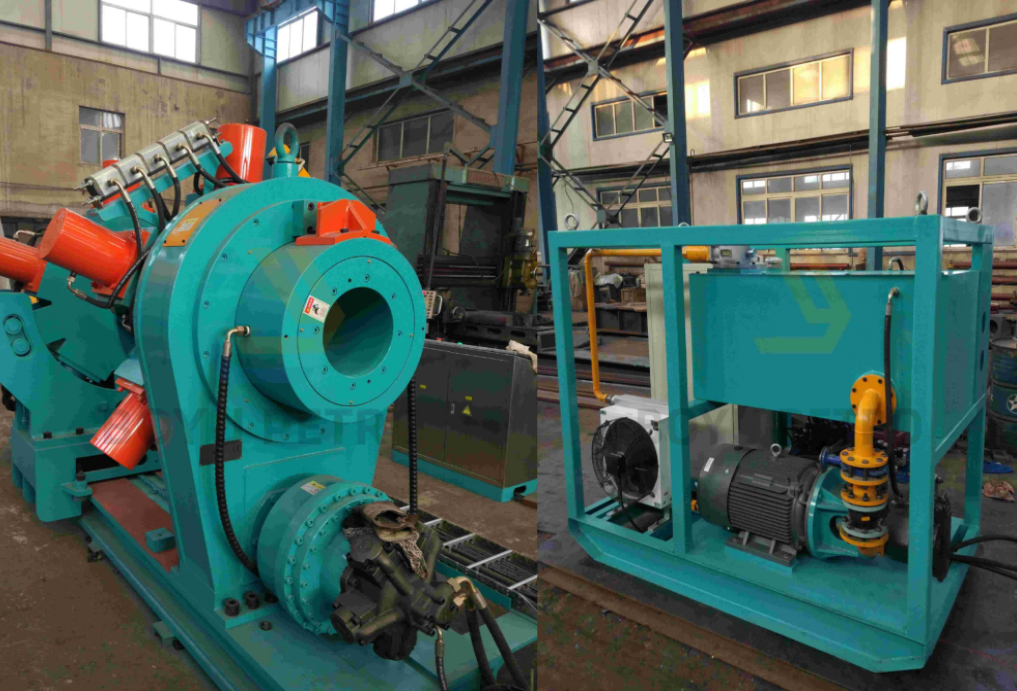

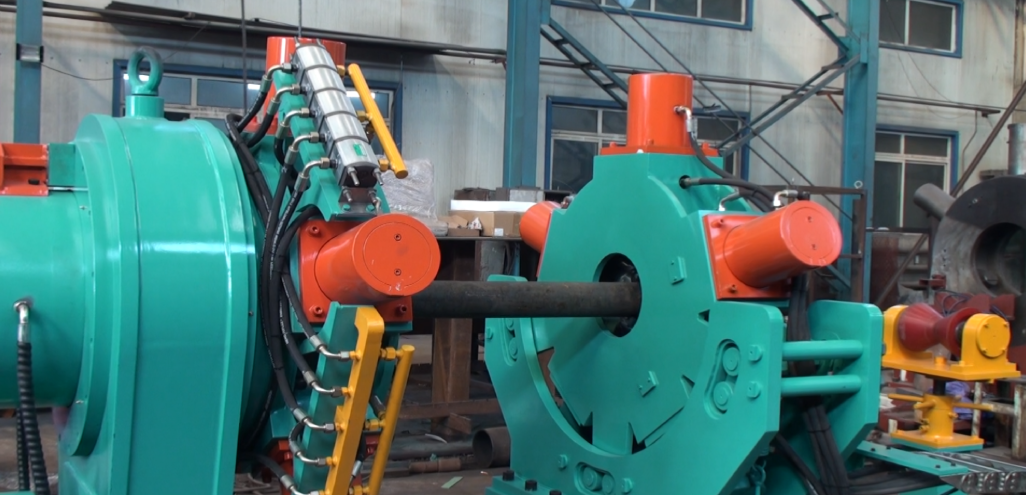

1、出口法国‑YNJQ300 拧扣机

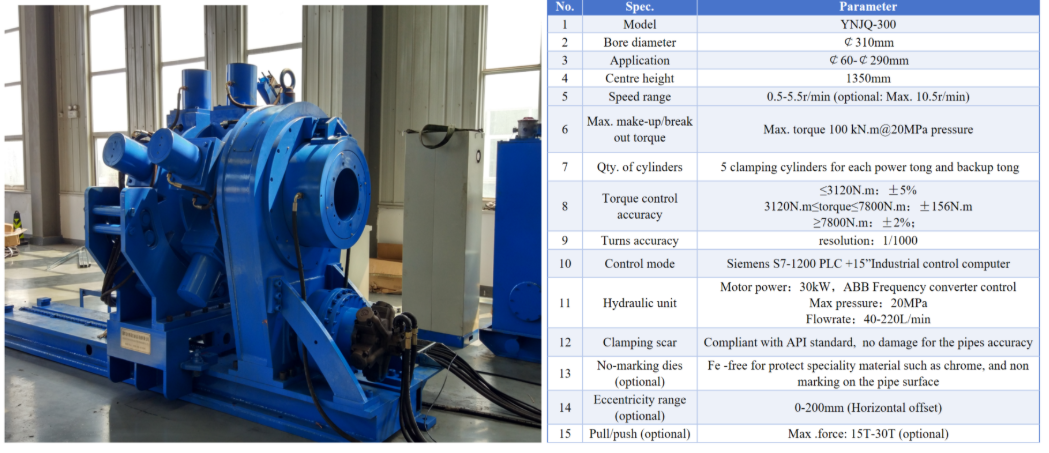

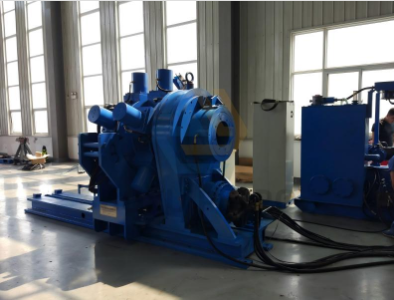

2、YNJQ300 标准型拧扣机

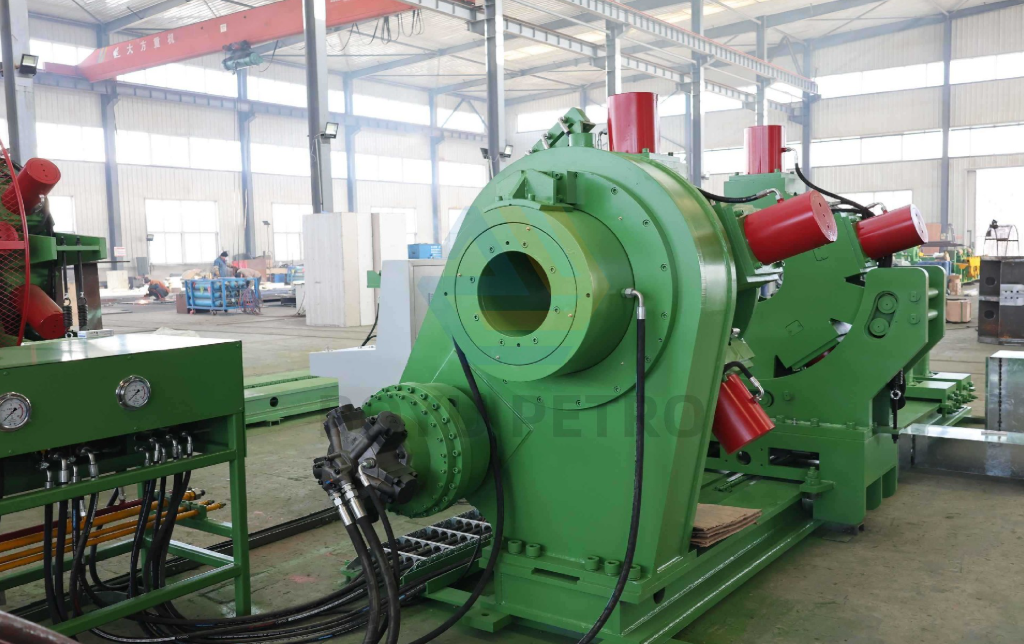

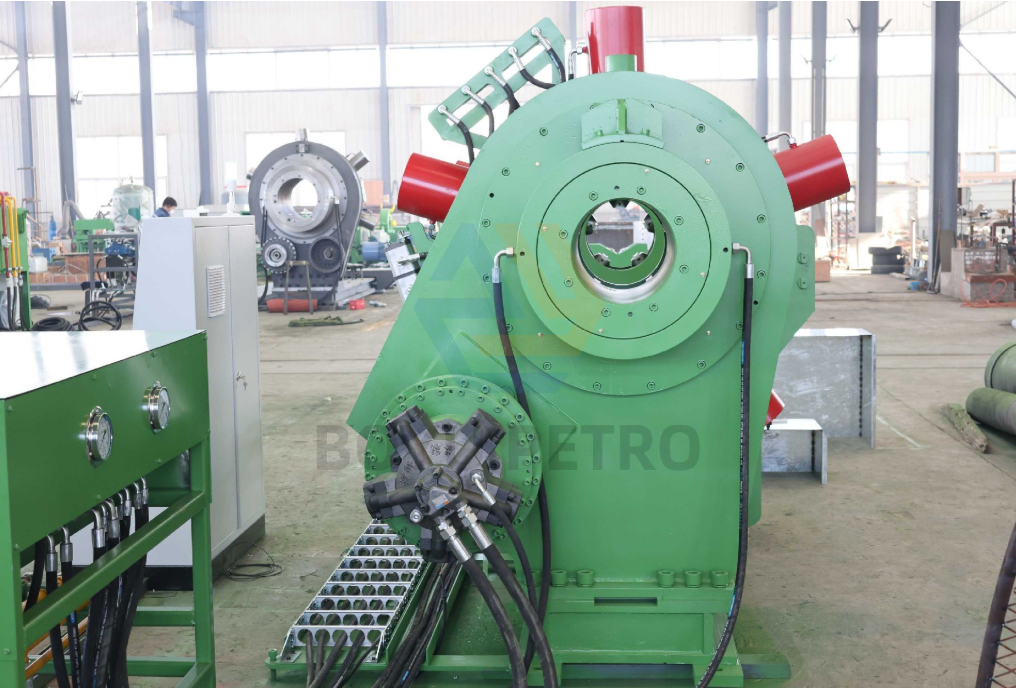

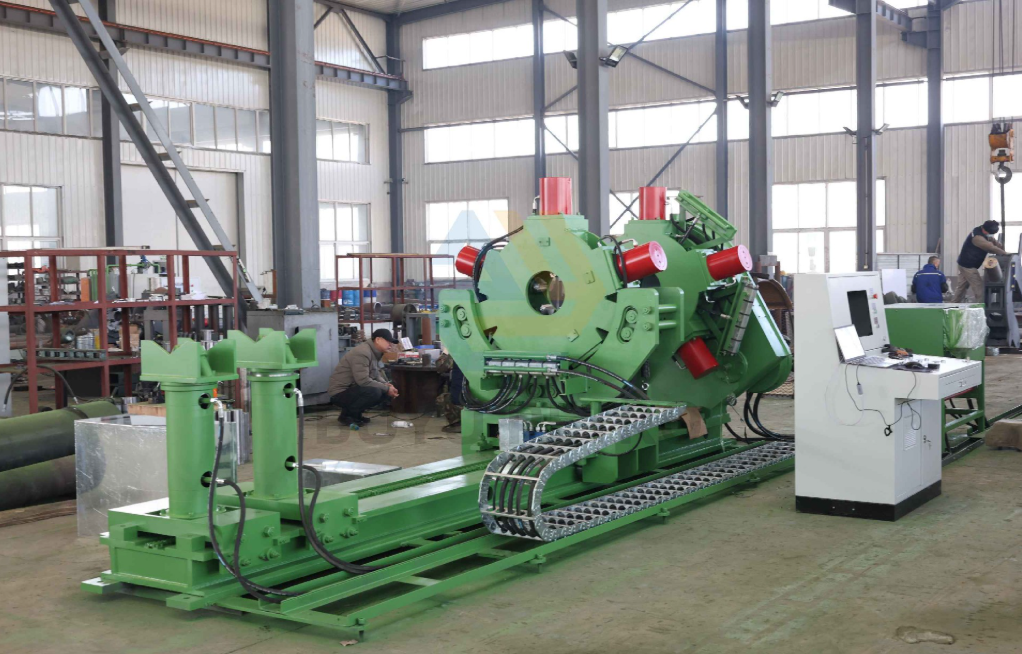

3、无压痕拧扣机机型
无压痕拧扣机可避免防腐涂层受损，最大限度降低对管材外表面的损伤。适用于电镀油管的螺纹上卸扣作业，可处理镀锌涂层、钨合金镀层等特殊防腐材质管材。

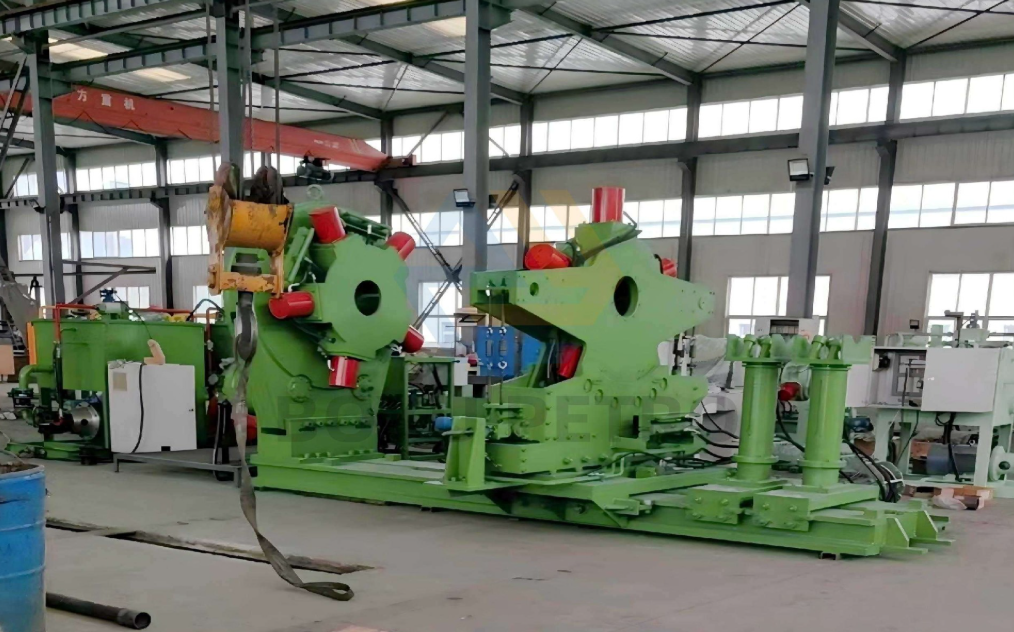

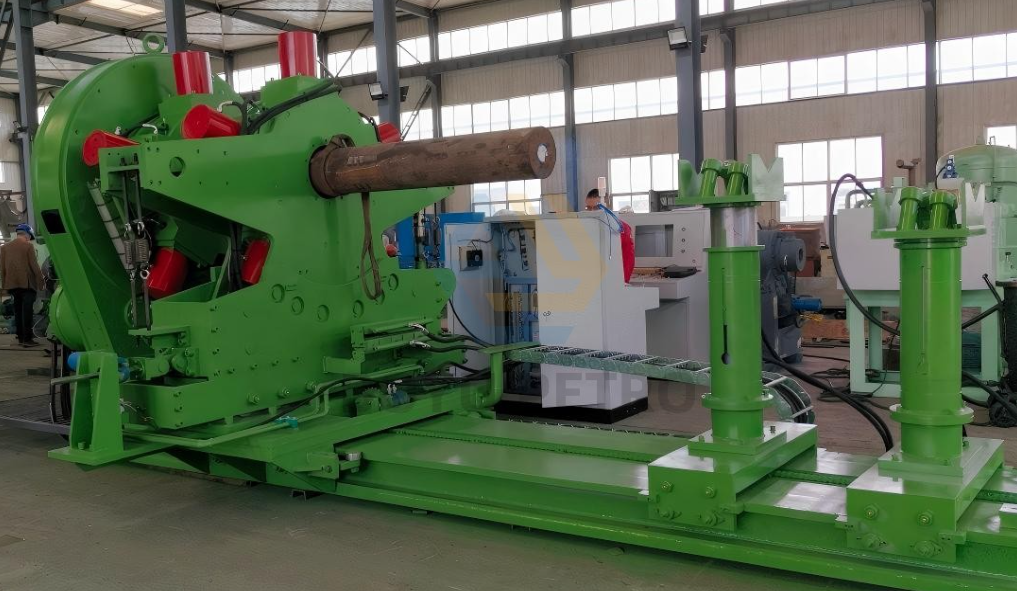

4、YNJQ300 大扭矩定制机型（205kN・m /150000ft‑lb）

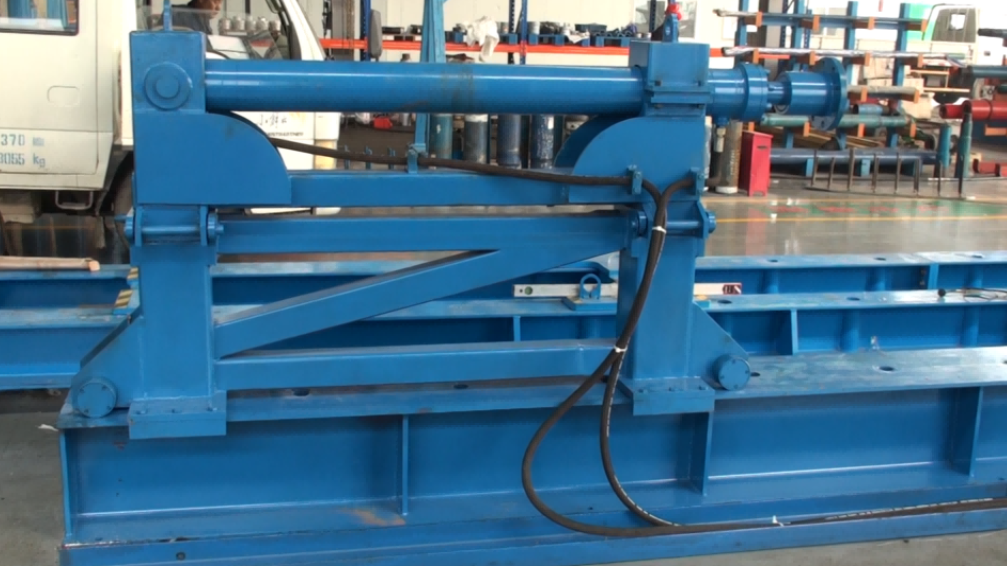

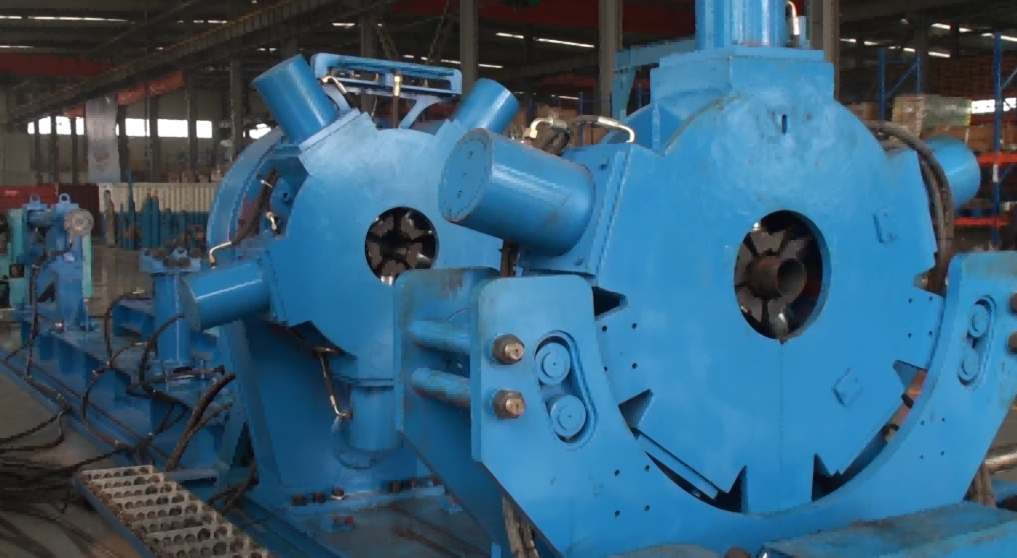

5、YNJQ300 带推拉功能拧扣机

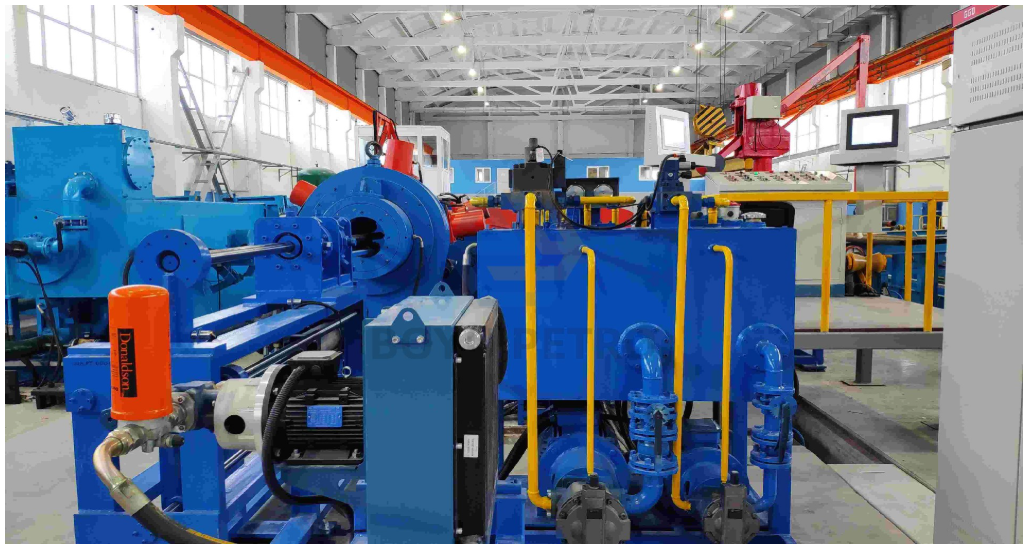

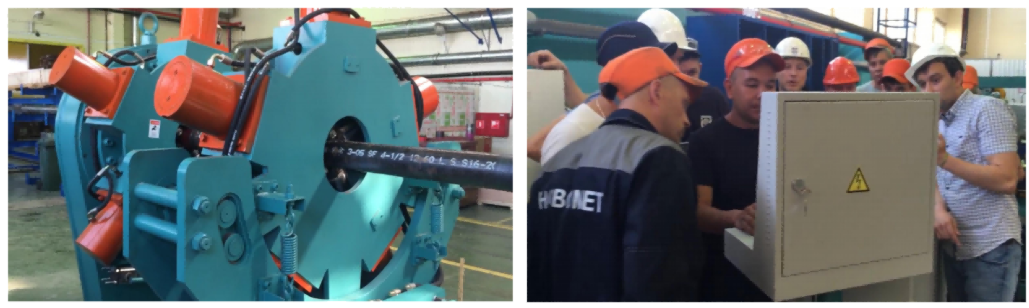

6、出口俄罗斯‑YNJQ300 拧扣机
