型号：GSY273
适用钢管：Φ114‑273mm，管长 8‑12.5m（可定制）
最大试压压力：50MPa（7525psi，可定制）
生产效率：≥40 根 / 小时（Φ245，70MPa，保压 5s 工况）
产品介绍
GSY273 单管水压试验机属于大口径重型水压试验设备，全自动高性能钢管试压装备，依靠高压水完成金属管材缺陷检测。适配管材外径 Φ114‑273mm，管长 8‑12.5m，最高试验压力 50MPa。搭载西门子 S7‑1200 PLC+19 英寸工业电脑，实现上料、密封、增压、数据记录全流程自动化。适用于 API 套管及工业钢管生产线质量检测，可提供定制化技术解决方案。
主要特点与技术优势
超高压力与大轴向承载
最高试验压力可达 50MPa，配套 500 吨轴向承载能力，重型高压钢管完整性试压运行稳定可靠。
先进密封系统
径向大间隙密封结构，高性能聚氨酯液压密封圈，使用寿命大于 3000 次循环；蛤壳式密封封头，模具快速更换，减少设备维护停机时间。
生产效率高
标准试压工况下，试压能力≥40 根每小时，充分满足大批量、高频次质检需求。
智能控制，数据全程可追溯
西门子 S7‑1200 PLC+19 英寸工业电脑；支持自动、手动、调试维护模式；全部试压压力、时间、结果自动存入数据库，实现全过程数据可追溯。
设备参数表
| 参数项目 | 参数值 |
|---|---|
| 型号 | GSY273 |
| 适用管径 | Φ114‑273mm（尺寸偏差精度≤±1.0%）；管长 8‑12.5m（弯曲度≤2mm/1000mm，长短管均可定制） |
| 工作效率 | ≥40 根 / 小时（Φ245，压力 70MPa，保压 5s） |
| 最大试验压力 | 50MPa（7525psi，支持定制）；轴向承载能力 500 吨 |
| 应用场景 | 钢管（套管）静水压耐压检测，检测管材缺陷 |
| 操作模式 | 手动 / 调试维护模式 |
| 管端形式 | 一端带接箍，另一端平端 |
| 管材材质 | 不锈钢、双相钢、超级双相钢、因科镍合金系列；配置软接触系统，避免碳钢接触污染 |
| 保压时间 | 0‑30s 可调 |
| 密封形式 | 径向大间隙密封；聚氨酯液压密封圈 + 支撑挡圈；密封件使用寿命＞3000 次；对开式密封封头：夹具配蛤壳式封头，更换密封件便捷，提升作业效率 |
| 试验压力精度 | 传感器精度 0.5%，控制精度为最大试验压力的 ±2% |
| 压力波动 | 保压 7s，波动＜43.5psi；保压 30s，波动＜145psi |
| 每日工作时长 | ≥20 小时 |
| 环境条件 | 温度 5‑50℃，湿度 10%‑100% |
| 供电 | 交流 380V±10%，50HZ±1；最大装机功率 160kVA |
| 工业过滤水 | 悬浮物≤100mg/L，硬度≤10.6Dh，供水压力≥0.3MPa |
| 循环净水 | 供水压力 0.20‑0.50MPa |
| 压缩空气 | 0.4‑0.6MPa，耗气量＜6m³/min |
| 乳化液 | 一次加注 50m³ |
| 液压油 | HLP46 抗磨液压油，整机需加注 1200L |
| 整机重量 | 100 吨（可定制） |
备注：50MPa 换算 psi 约等于 7525psi。
一、GSY273 单管水压试验机结构与特点
1、设备概述
GSY273 单管水压试验机用于钢管静水压耐压试验，检测管材缺陷。设备采用径向大间隙密封方式密封钢管两端，管内注入高压水并按设定时间保压，检验管材有无渗漏。试验全部结果存入数据库，实现数据可追溯。
完整工艺流程：钢管进入上料架→输送至对中工位，与固定端挡块对齐；旋流冲洗钢管内部，输送至试压工位；试压封头移动密封管端，预密封增压完成密封；低压注水排气，主增压系统给管内增压；保压，试验数据自动录入数据库。
保压结束，系统判定管材是否合格；卸压阀开启泄压，钢管转出试压主机；不合格管材送入废料区，合格管材流转下道工序，完成单次试压循环。
2、完整工艺流程
上料台 → 套管分料 → 套管翻入 → 对中 → 套管翻出 → 旋流冲洗工位 → 套管送入试压主机 → 夹紧套管 → 夹紧钳将套管送入试压封头 → 移动小车侧试压封头就位 → 预密封 → 注水排气 → 关闭排气阀 → 关闭注水阀 → 管体增压 → 保压试验 → 泄压 → 小车侧试压封头后退 → 夹紧钳将套管移出试压封头 → 夹紧钳松开 → 套管翻转至排水工位（输出不合格信号） → 排水、管内吹扫清理 → 套管出料至出料架（不合格套管直接送入不合格料架） → 进入下一循环
3、GSY273 单管水压试验机主要部件
(1) 辅机装置
(2) 对中及旋流冲洗装置
(3) 翻转装置
(4) 排水吹扫装置
(5) 水压试验机主机
1）主机机架
2）注水试压装置
3）排气试压装置
4）钢管进出输送机构
5）夹紧装置
6）试压模具
(6) 水系统
1）低压水系统
2）高压水系统
(7) 气动系统
(8) 液压控制系统
(9) 电气控制系统
二、供货范围
1、机械设备
| 序号 | 设备名称 | 数量（套） |
|---|---|---|
| 1 | 旋流冲洗装置 | 1 |
| 2 | 对中装置 | 1 |
| 3 | 试压主机 | 1 |
| 4 | 排水装置 | 1 |
| 5 | 增压单元 | 2 |
| 6 | 注水水箱（6 立方） | 1 |
2、气动系统
| 序号 | 设备名称 | 数量（套） |
|---|---|---|
| 1 | 管路附件 | 1 |
| 2 | 气动控制系统 | 1 |
3、液压系统
| 序号 | 设备名称 | 数量（套） |
|---|---|---|
| 1 | 液压站 | 2 |
| 2 | 管路附件及油缸控制系统 | 13 |
4、电气控制系统
| 序号 | 设备名称 | 数量（套） |
|---|---|---|
| 1 | 电气总控制台 | 1 |
| 2 | 开关控制柜 | 1 |
| 3 | 现场操作盒 | 1 |
| 4 | 主操作面板 | 1 |
| 5 | 工业电脑 | 1 |
| 6 | 接线盒 | 若干 |
5、试压模具（可选件）
| 序号 | 管材外径 mm | 数量（套） |
|---|---|---|
| 1 | Φ168 | 2 |
| 2 | Φ244.5 | 2 |

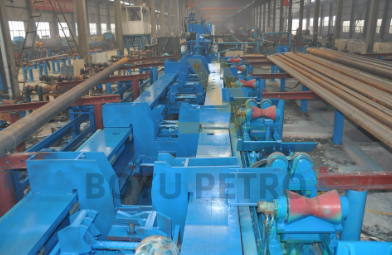

三、设备参考实拍图

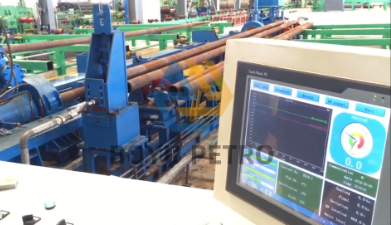

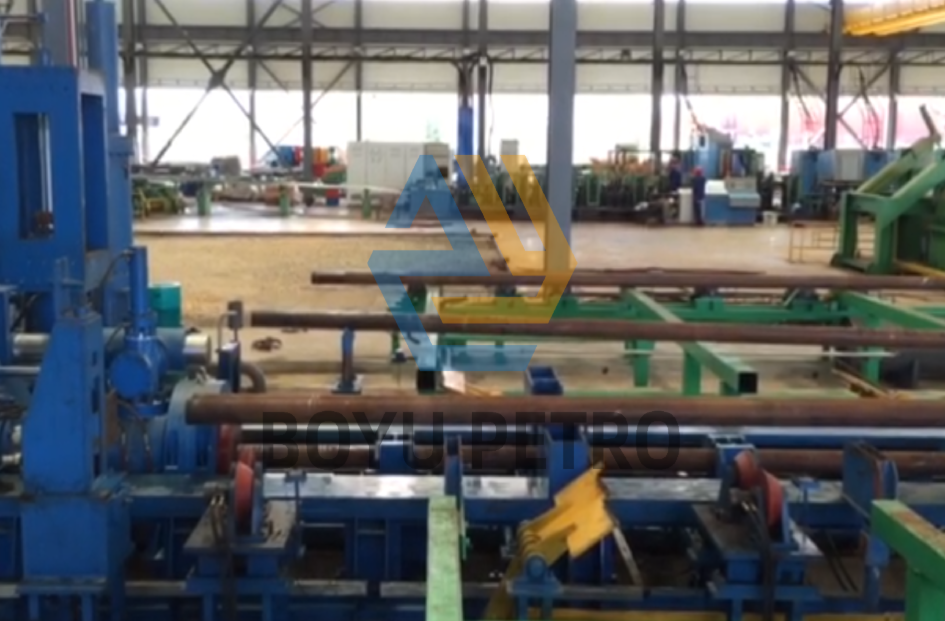

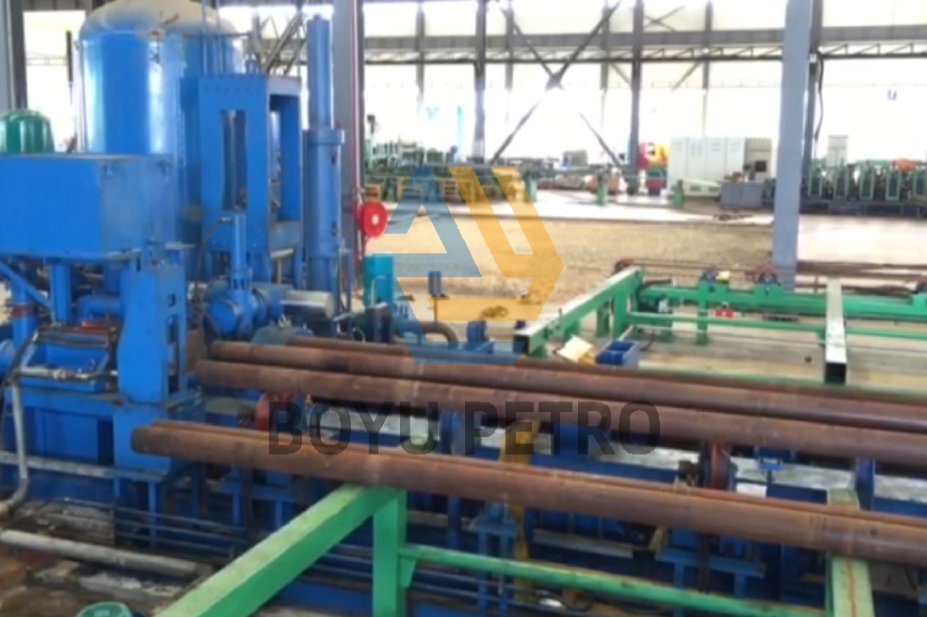

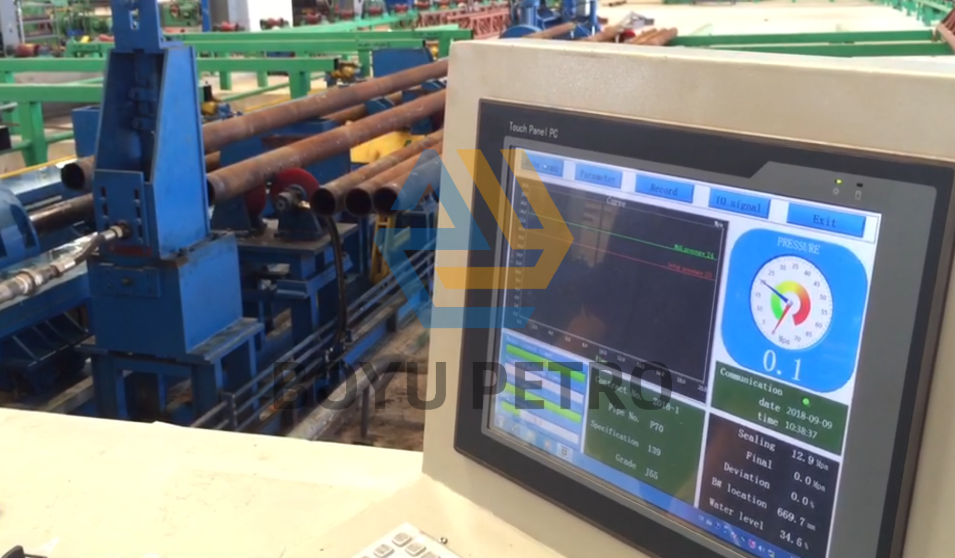

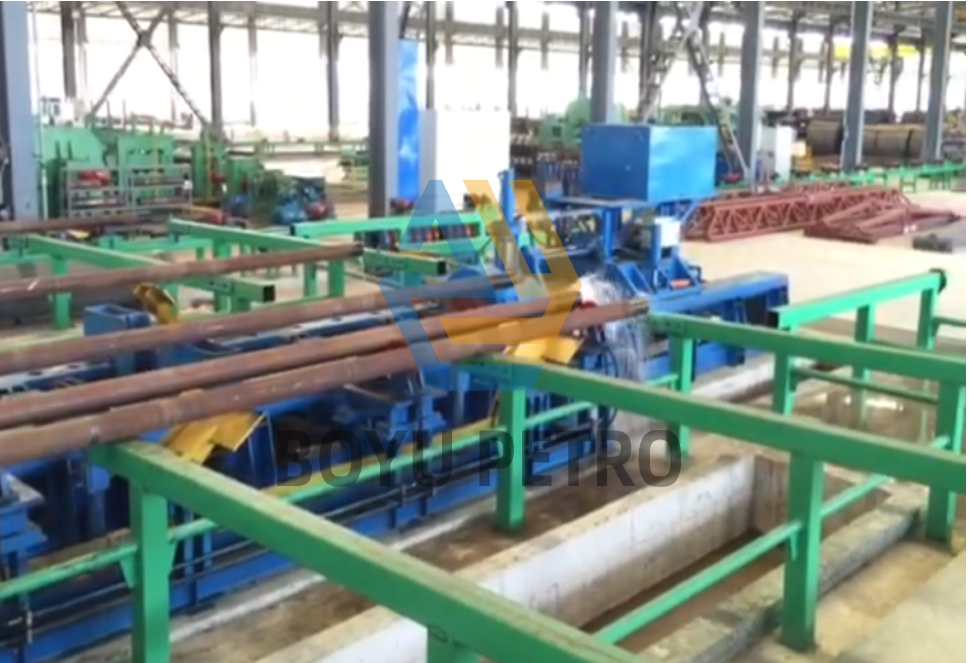

1、GSY273 出口文莱项目水压试验机

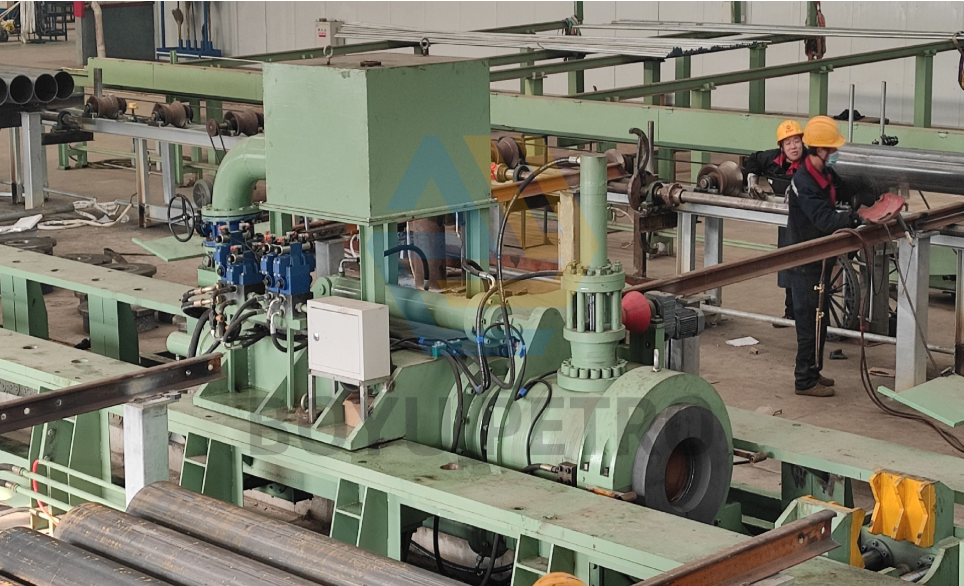

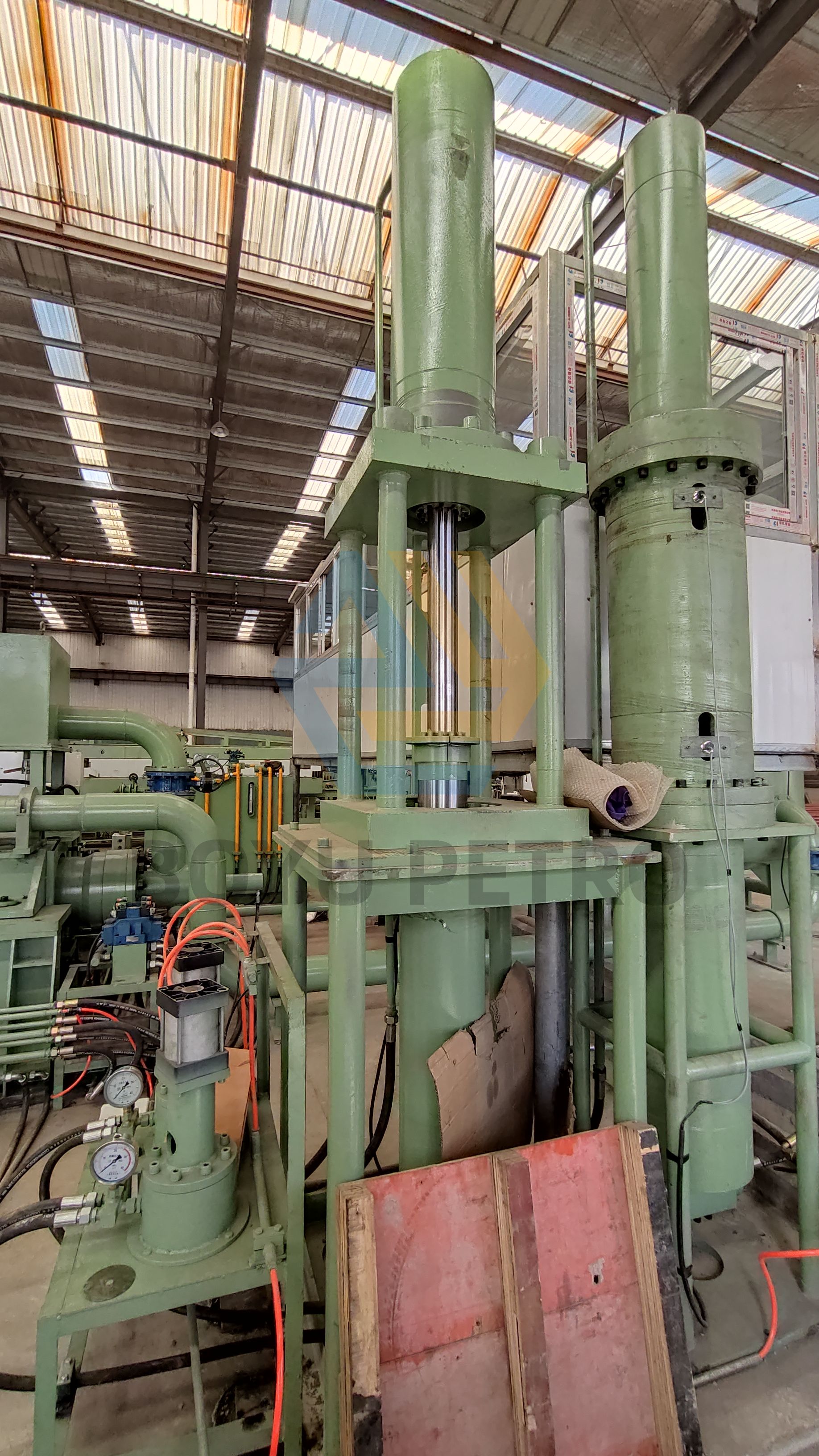

2、GSY273 天津宝利来项目水压试验机

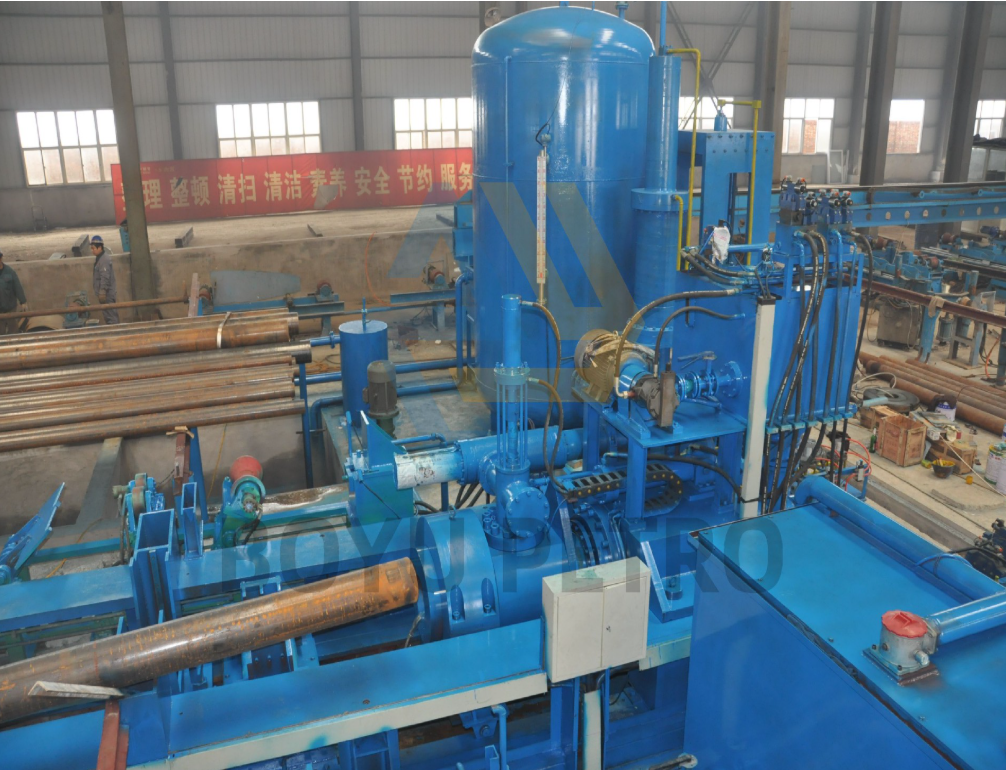

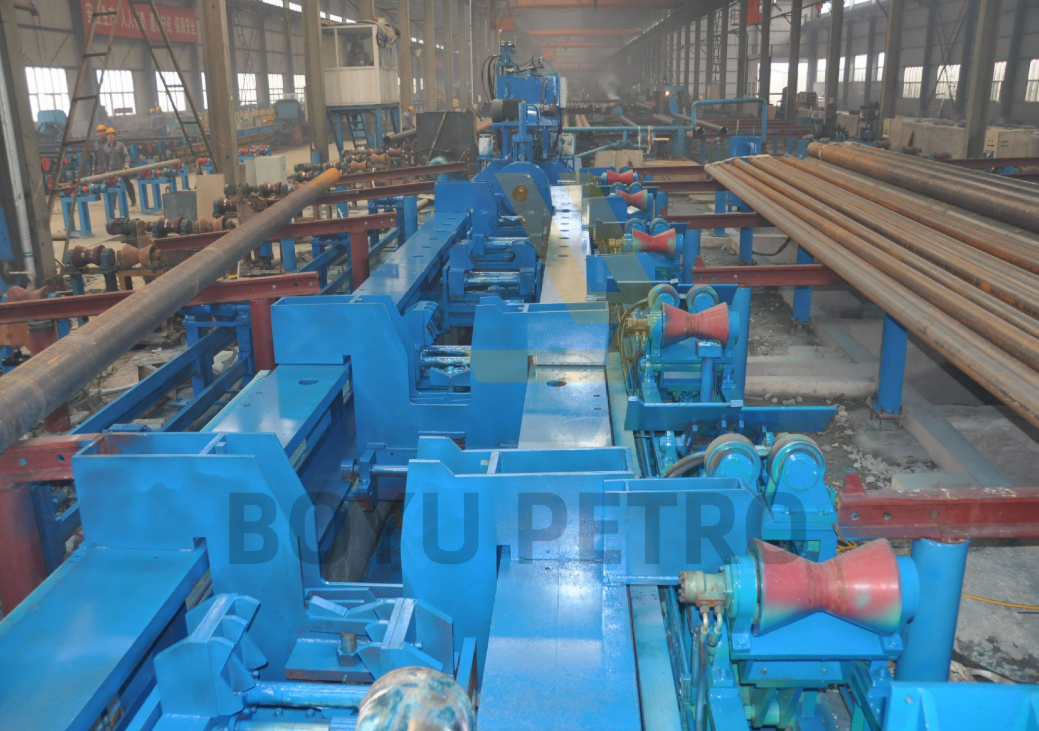

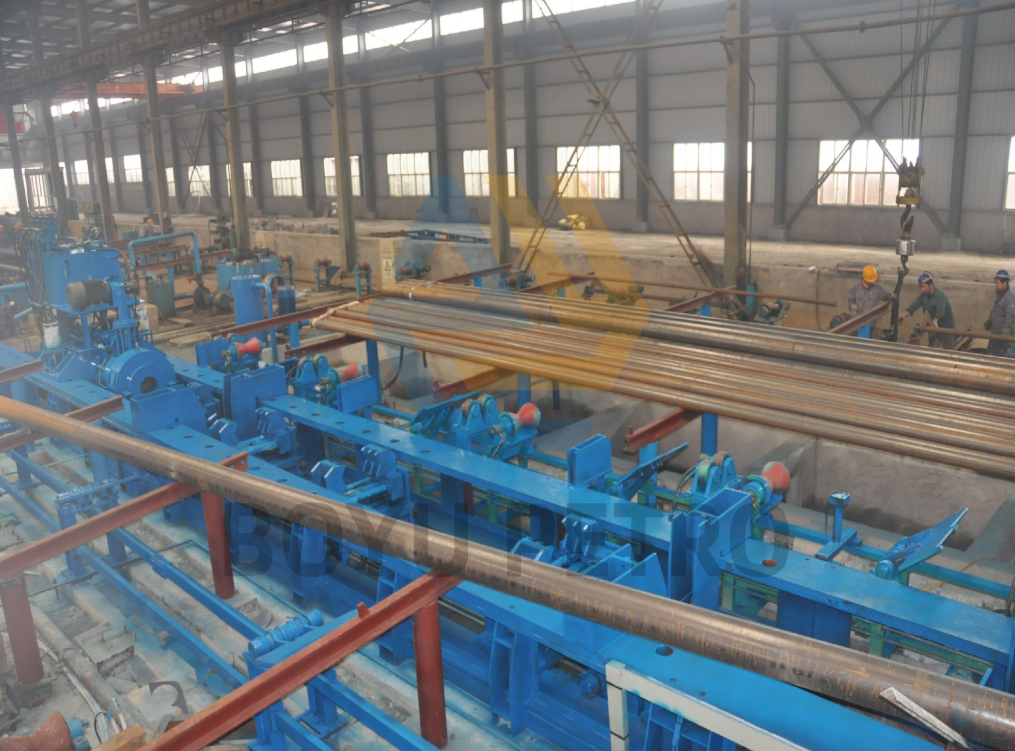

3、GSY273 四川项目水压试验机

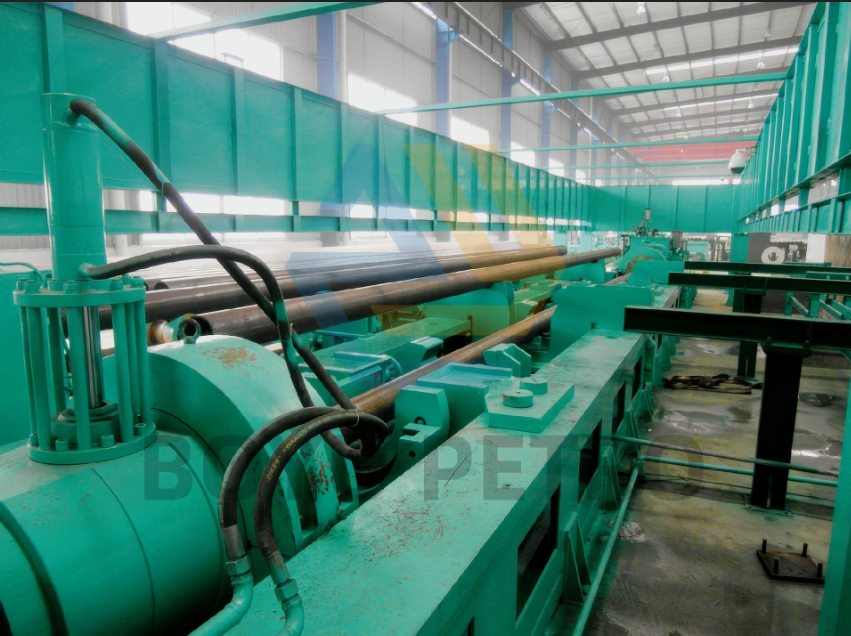

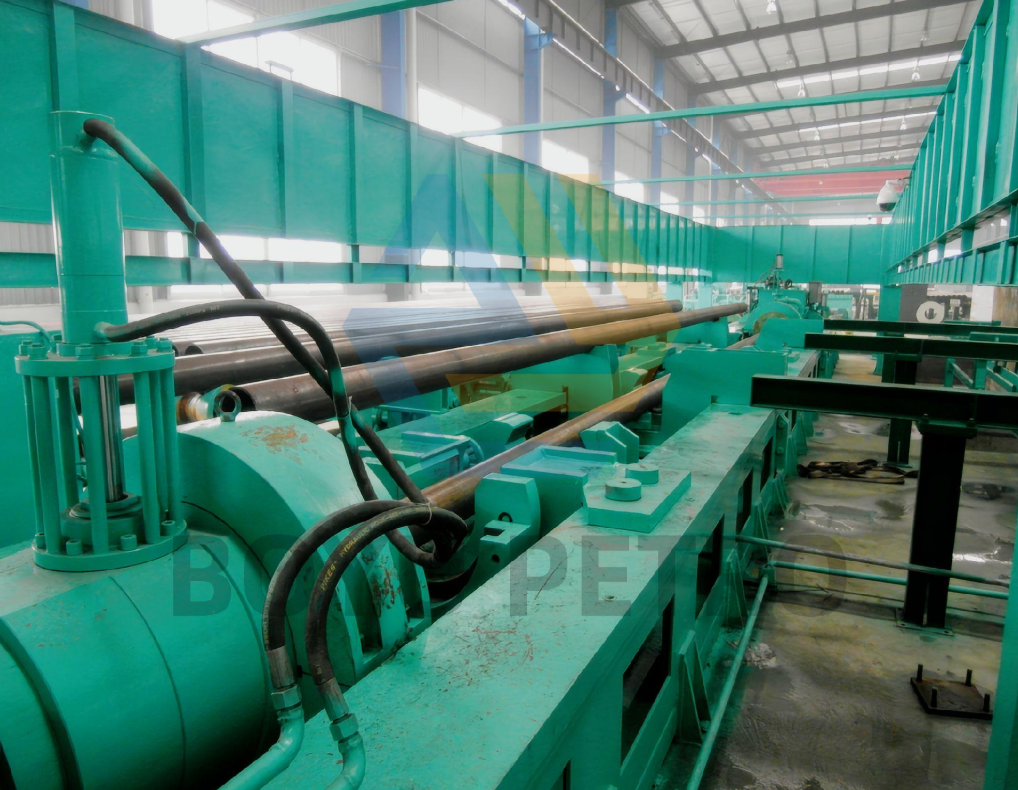

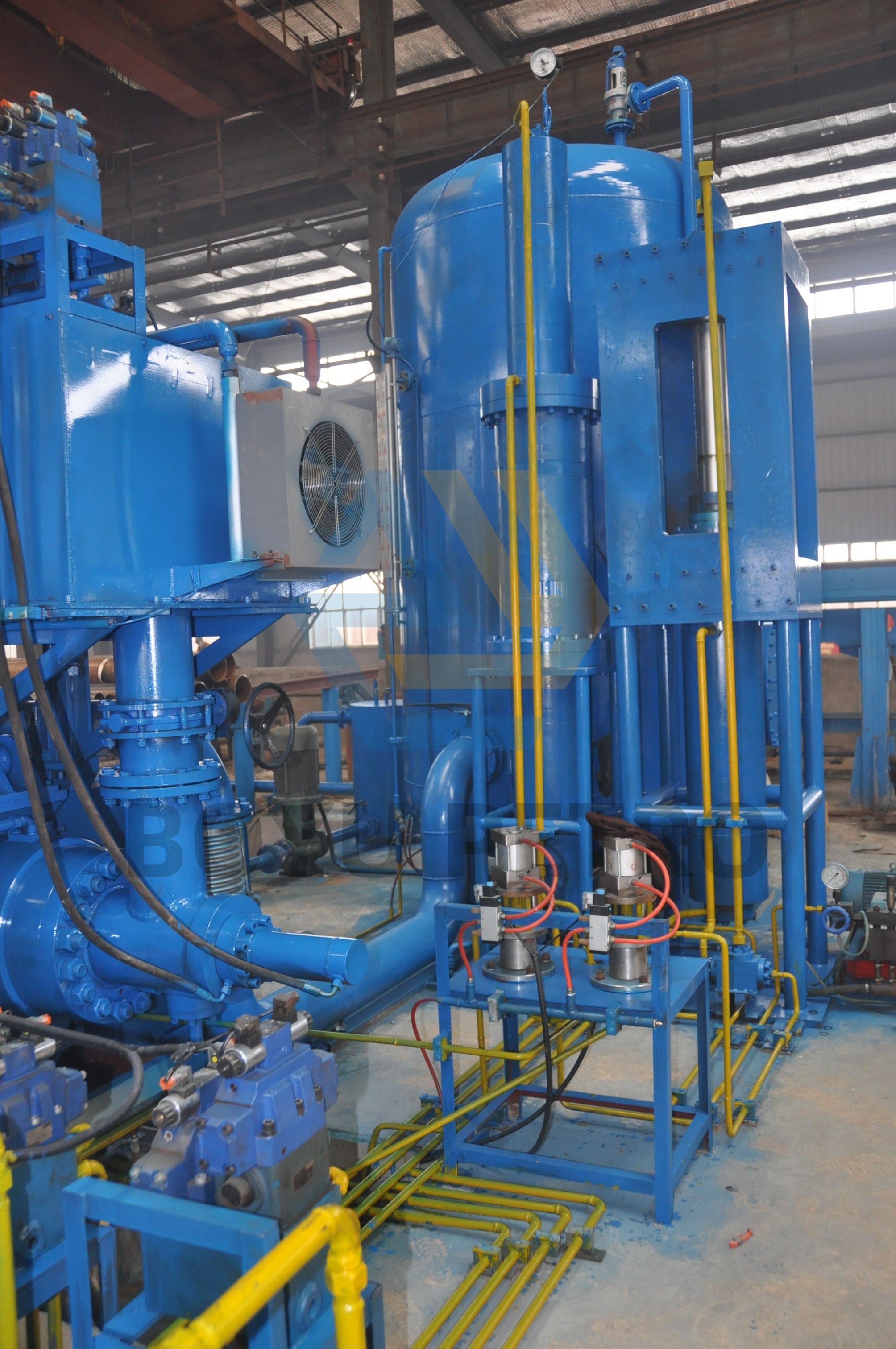

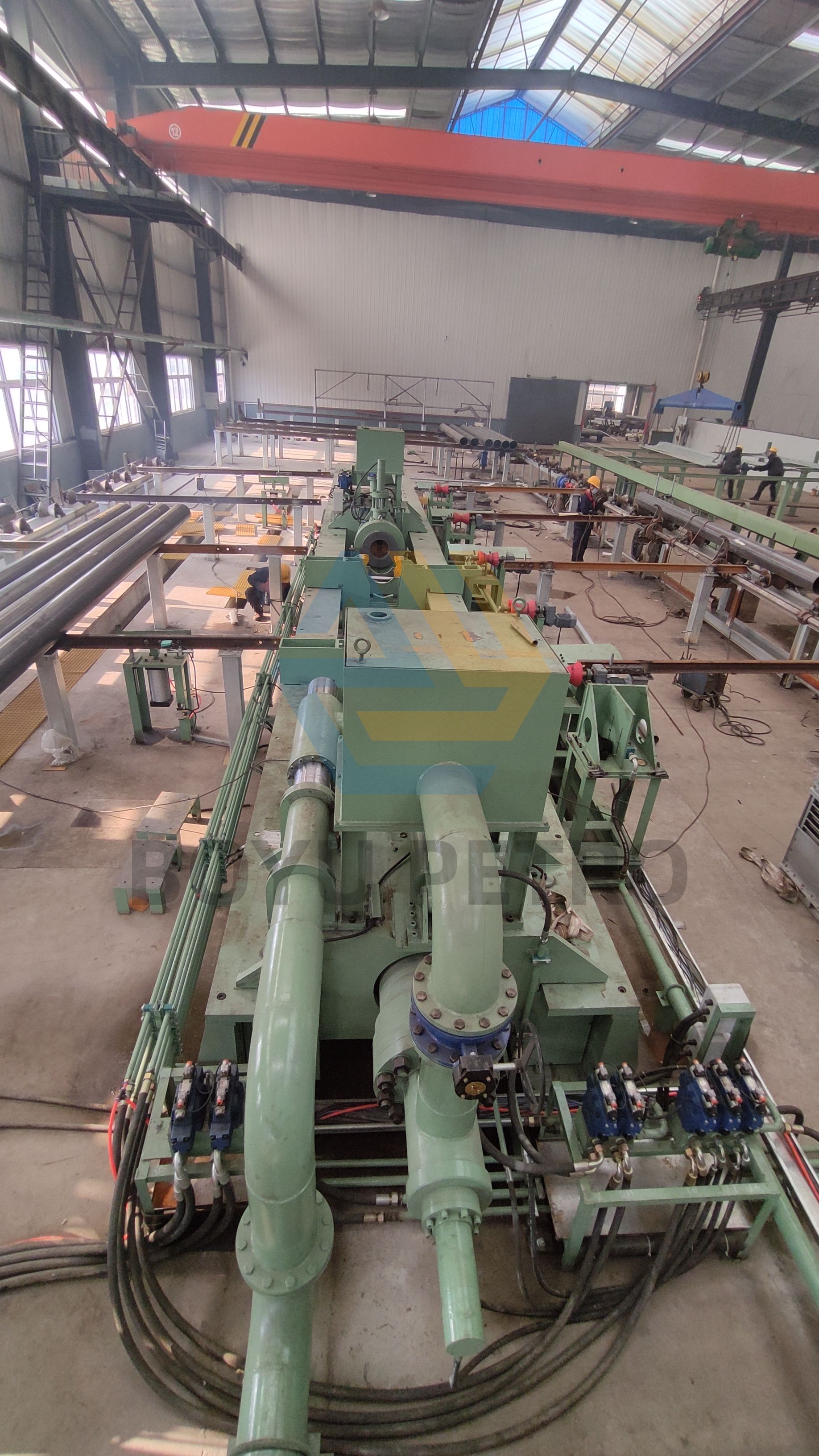

4、GSY273水压机标准机型实拍
常见问答
Q1：GSY273 可以测试哪些规格、类型管材？
A1：适配外径 Φ114‑273mm，管长 8‑12.5m，管径偏差≤±1.0%；广泛用于 API 套管、无缝钢管、直缝 / 螺旋焊管水压试验。
Q2：GSY273 最大试压压力与轴向承载是多少？
A2：标准最大试压压力 50MPa（7525psi），轴向承载 500 吨，高压工况运行稳定；试压压力可按现场需求定制。
Q3：设备试压工作效率如何？A3：Φ245mm 管材，50MPa、保压 5s 标准工况下，效率≥40 根 / 小时，适配大批量套管生产线质检。
Q4：设备采用什么控制系统，数据是否可追溯？
A4：西门子 S7‑1200 PLC 搭配 19 英寸工业电脑；全部试压参数与检测结果自动保存，单根钢管数据完整可追溯。
Q5：密封系统优势，模具更换是否便捷？
A5：径向大间隙密封，聚氨酯密封圈 + 支撑挡圈，循环寿命大于 3000 次；蛤壳式密封封头，模具快速拆装，维护效率高。
