型号：GSY120
适用管材：Φ16‑120mm，管长 2.5‑13.5m（可定制）
最大试压压力：40MPa（5801psi，可定制）
生产效率：≥60 根 / 小时（Φ60，40MPa，保压 5s 工况）
产品介绍
GSY120 钛管水压试验机为定制化专用水压试验设备，专为钛及合金管材高精度试压研发。适配钛管外径 Φ16‑120mm，管长 2.5‑13.5m，最高试验压力 40MPa。搭载西门子 S7‑1200 PLC+19 英寸工业电脑，实现上料、密封、增压、数据记录全流程自动化。设备配置软接触防护系统，避免碳钢材质直接接触，保护钛管表面不受损伤。适用于钛管、不锈钢管、API 油套管以及工业钢管生产线高精度质检，可提供定制化技术解决方案。
主要特点与技术优势
高压能力与软接触防护
最高试验压力可达 40MPa，配套 70 吨轴向承载能力；整机软接触系统隔离碳钢接触，有效防止钛管表面划伤与材质污染。
钛及特种合金管材专用机型
专为钛管、不锈钢、双相钢、超级双相钢、因科镍合金管材水压试验设计；软接触结构杜绝碳钢接触，避免电偶腐蚀与工件表面损伤。
先进密封系统
径向大间隙密封结构，优质聚氨酯液压密封圈，使用寿命大于 3000 次循环；蛤壳式密封封头，模具快速更换，降低设备维护停机时间。
智能控制，数据全程可追溯
西门子 S7‑1200 PLC+19 英寸工业电脑；支持自动、手动、调试维护模式；全部试压压力、时间、结果自动存入数据库，全过程数据可追溯。
设备参数表
| 参数项目 | 参数值 |
|---|---|
| 型号 | GSY120 |
| 适用管径 | Φ16‑120mm（尺寸偏差精度≤±1.0%）；管长 2.5‑13.5m（弯曲度≤2mm/1000mm，长短管均可定制） |
| 工作效率 | ≥60 根 / 小时（Φ60，压力 40MPa，保压 5s） |
| 最大试验压力 | 40MPa（5801psi，支持定制）；轴向承载能力 70 吨 |
| 应用场景 | 无缝钢管、焊管（ERW 直缝焊管、SSAW 螺旋焊管等）、不锈钢管、API 油套管、钛管、合金钢管、铝管、铜管等管材静水压耐压检测 |
| 操作模式 | 自动 / 手动 / 调试维护模式 |
| 管端形式 | 平端钢管 |
| 管材材质 | 不锈钢、双相钢、超级双相钢、因科镍合金系列；配置软接触系统，避免碳钢接触污染 |
| 保压时间 | 0‑30s 可调 |
| 密封形式 | 径向大间隙密封；聚氨酯液压密封圈 + 支撑挡圈；密封件使用寿命＞3000 次；对开式密封封头：夹具配蛤壳式封头，更换密封件便捷，提升作业效率 |
| 试验压力精度 | 传感器精度 0.5%，控制精度为最大试验压力的 ±2% |
| 压力波动 | 保压 10s，波动＜0.35MPa |
| 每日工作时长 | ≥12 小时 |
| 环境条件 | 温度‑5~40℃，湿度‑10%‑100% |
| 供电 | 交流 380V±10%，50HZ±1；最大装机功率 160kVA |
| 工业过滤水 | 悬浮物≤100mg/L，硬度≤10.6Dh，供水压力≥0.3MPa |
| 循环净水 | 供水压力 0.20‑0.50MPa |
| 压缩空气 | 0.4‑0.6MPa，耗气量＜2m³/min |
| 乳化液 | 一次加注 20m³ |
| 液压油 | HLP46 抗磨液压油，整机需加注 1200L |
| 整机重量 | 50 吨（可定制） |
备注：40MPa 换算 psi 约等于 5801psi。
一、GSY120 钛管水压试验机结构与特点
1、设备概述
GSY120 钛管水压试验机专门用于钛管静水压耐压试验，检测管材缺陷，保障产品质量。采用径向大间隙密封结构对管材两端密封，通入高压水按设定压力保压，检测渗漏。试验数据实时采集存入数据库，可查询追溯。
工艺流程：管材上料→挡料分料→翻管上料→对中冲洗工位→送入试压主机→注水封头就位→夹具夹紧→移动端封头进给到位→预密封→注水排气→关闭排气阀、注水阀→管材增压→保压→顺序泄压→封头后退→夹具松开→管材移出主机（输出不合格信号）→水气吹扫→出料架下料（不合格件直接送入废料区），完成单次试压循环。
2、完整工艺流程
上料架 → 管材挡料分料装置 → 翻管上料 → 对中冲洗工位 → 试压主机上料 → 注水封头就位 → 夹具夹紧 → 移动端试压封头进给到位 → 预密封 → 注水排气 → 关闭排气阀 → 关闭注水阀 → 管材增压 → 保压试验 → 顺序泄压 → 两端封头后退 → 夹具松开 → 管材移出试压主机（输出不合格信号） → 水气吹扫排水 → 出料架出料（不合格直接送入废料区） → 进入下一循环
3、GSY120 钛管水压试验机主要部件
(1) 上料台（辅机）
(2) 水气吹扫装置
(3) 水压试验机主机
1）主机机架
2）注水试压封头
3）排气试压封头
4）钢管进出输送机构
5）夹紧装置
6）试压模具
(4) 水系统
1）低压水系统
2）高压水系统
(5) 电液控制系统
(6) 气动系统
(7) 控制系统（西门子 S7‑1200 PLC +19 寸上位工业电脑）
二、供货范围
1、机械设备
| 序号 | 设备名称 | 数量（套） |
|---|---|---|
| 1 | 对中冲洗装置 | 1 |
| 2 | 水压试验机主机 | 1 |
| 3 | 夹紧装置 | 8 |
| 4 | 水气吹扫装置 | 1 |
| 5 | 预密封三缸高压泵 3DY15/300 | 1 |
| 6 | 软防护上料架 | 1 |
| 7 | 软防护出料架 | 1 |
2、气动系统
| 序号 | 设备名称 | 数量（套） |
|---|---|---|
| 1 | 管路附件 | 1 |
| 2 | 气动控制系统 | 1 |
3、液压系统
| 序号 | 设备名称 | 数量（套） |
|---|---|---|
| 1 | 液压站（15kW 电机，型号 HY80SY） | 1 |
| 2 | 管路附件、油缸及控制系统（华德液压阀） | 1 |
4、电气控制系统
| 序号 | 设备名称 | 数量（套） |
|---|---|---|
| 1 | GDD 控制柜 | 1 |
| 2 | 现场操作盒 | 1 |
| 3 | 主操作控制台 | 1 |
| 4 | 工业电脑（配 19 寸显示器） | 1 |
| 5 | 触摸屏 | 1 |
| 6 | 四通道监测系统 | 1 |
5、试压模具（可选件）
| 序号 | 管材外径 mm | 数量（套） |
|---|---|---|
| 1 | Φ16、Φ19 | 1 |
| 2 | Φ21、Φ25 | 1 |
| 3 | Φ31.8、Φ38 | 1 |
| 4 | Φ45 | 1 |
| 5 | Φ51、Φ57 | 1 |
| 6 | Φ60.3、Φ63.5 | 1 |
| 7 | Φ73、Φ76.1 | 1 |
| 8 | Φ88.9 | 1 |
| 9 | Φ108、Φ112、Φ114 | 1 |
| 10 | Φ120 | 1 |
6、电机清单
| 序号 | 用途 | 规格型号 | 数量 | 流量 | 生产厂家 |
|---|---|---|---|---|---|
| 1 | 储罐泵 | 7.5kW | 2 | 30m³/h | 上海 |
| 2 | 液压系统电机 | 15kW | 2 | ‑ | 秦皇岛 |
| 3 | 冲洗泵 | 7.5kW | 1 | 30m³/h | 上海 |
| 4 | 辊道电机 | 0.75kW | 6 | ‑ | 沈阳 |
三、设备参考实拍图

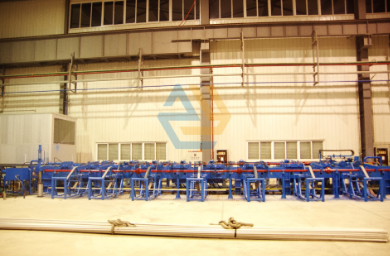

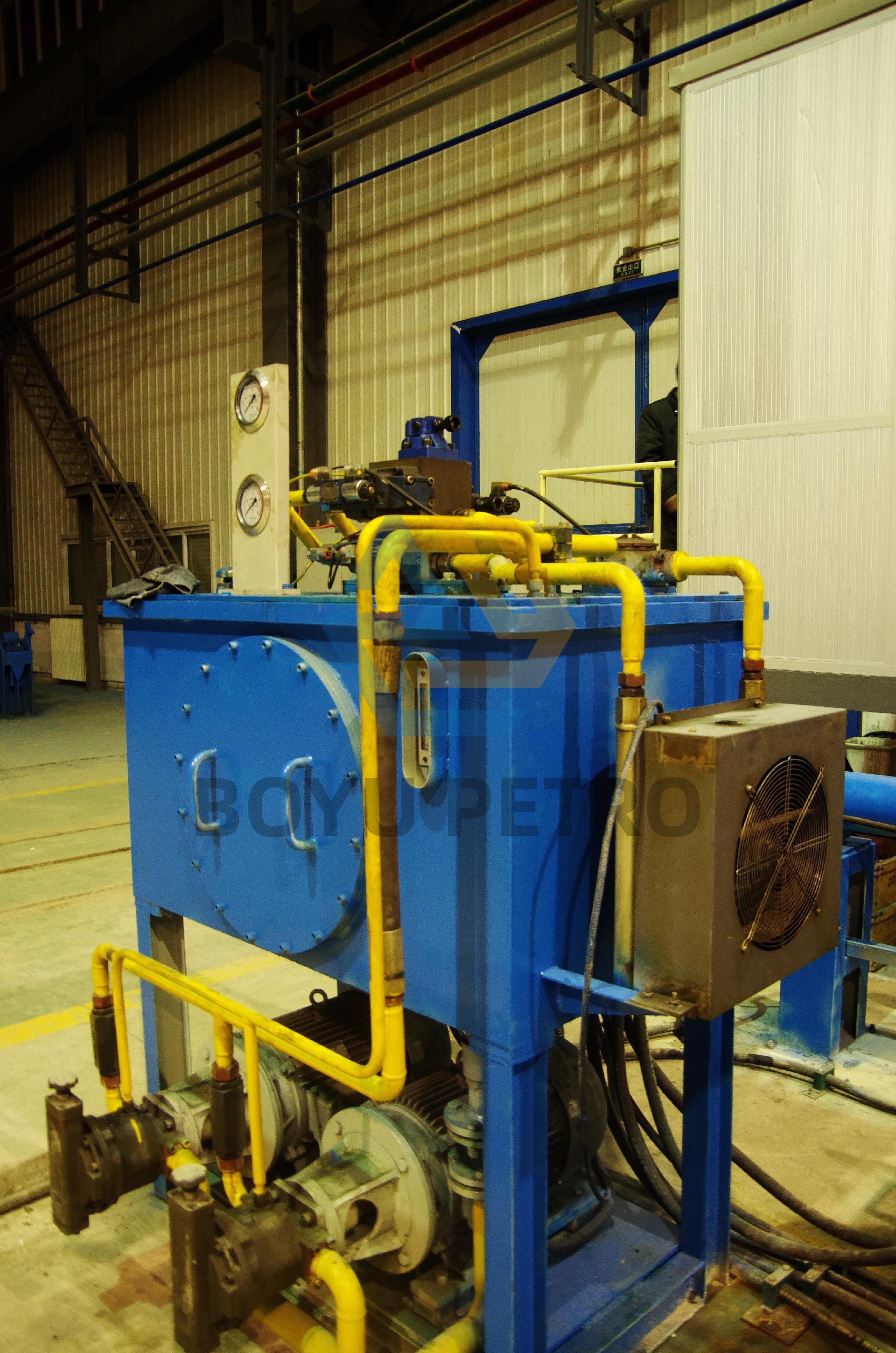

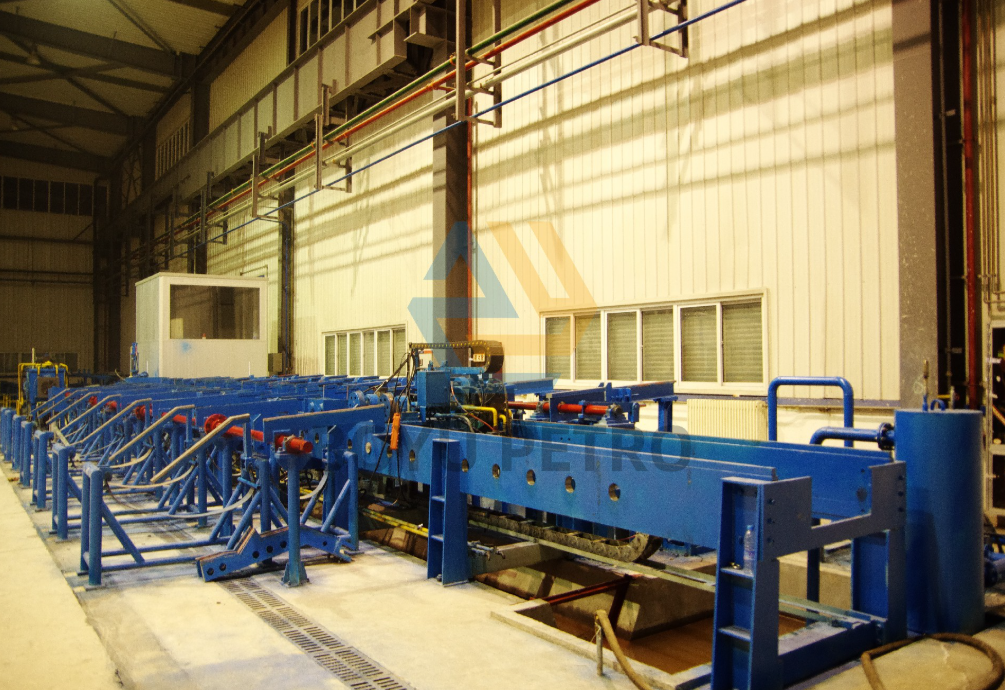

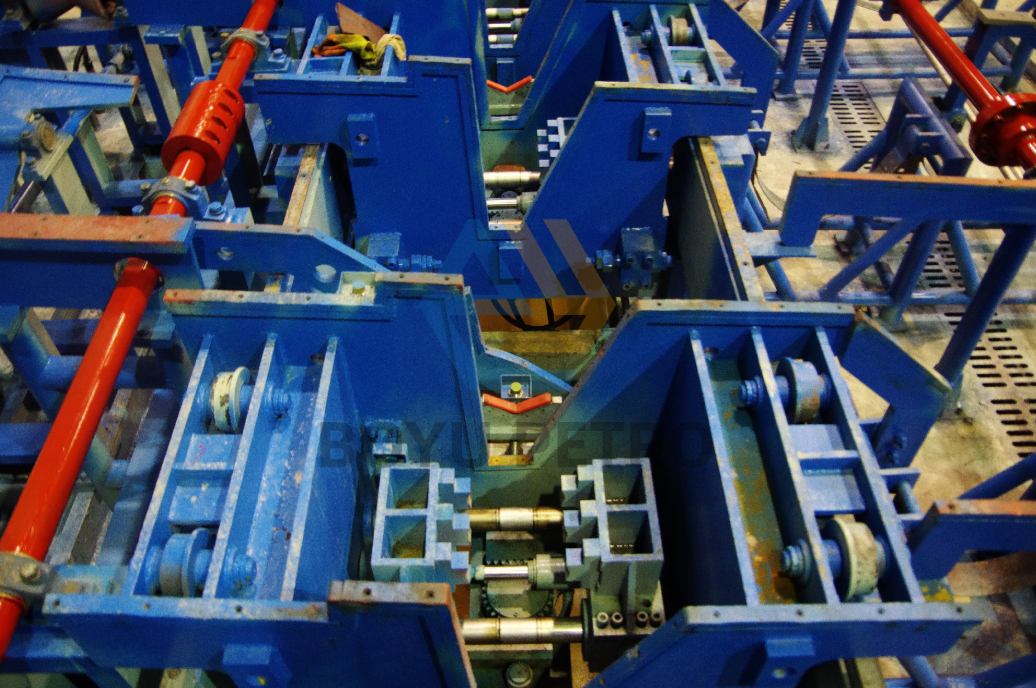

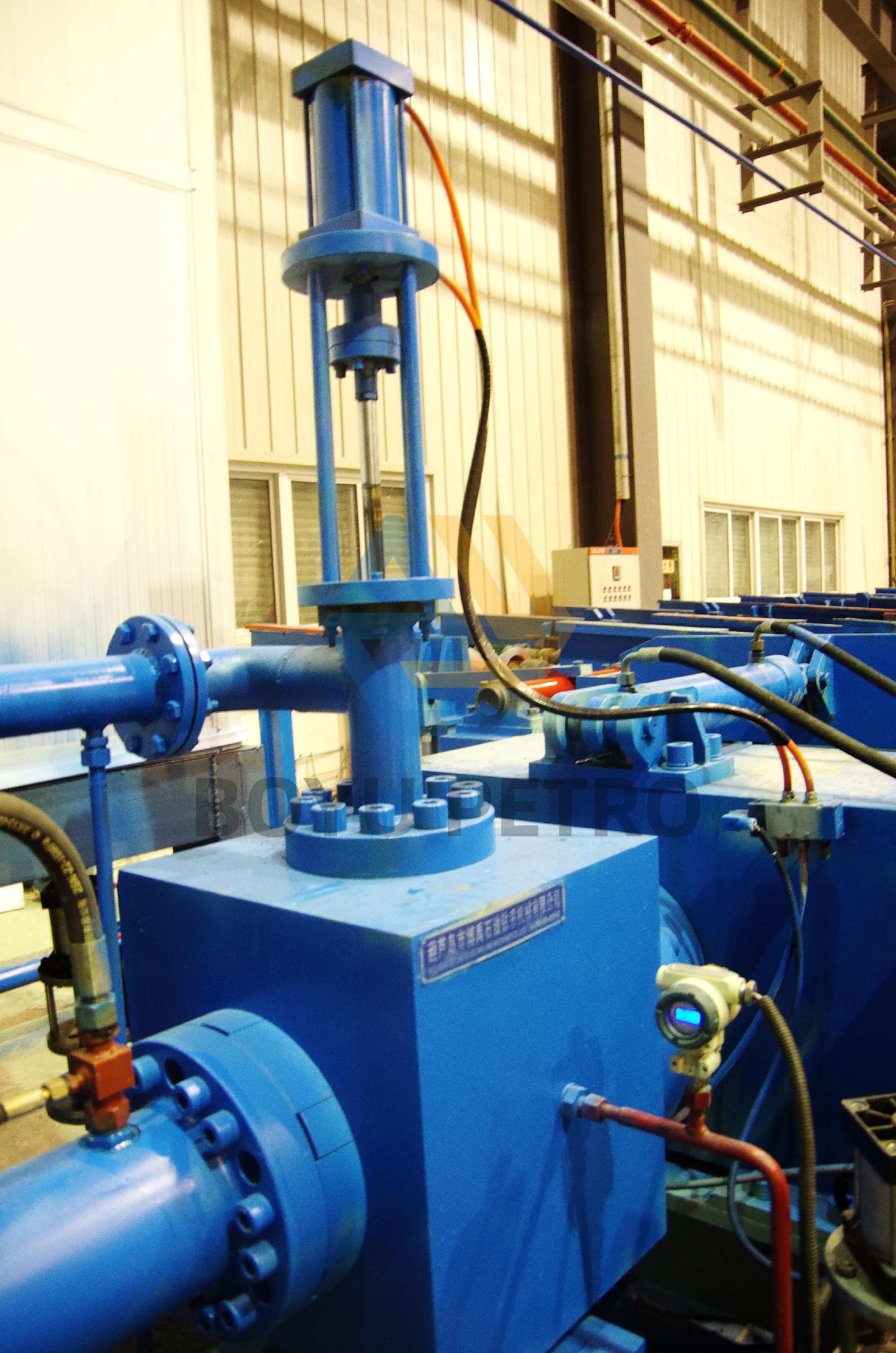

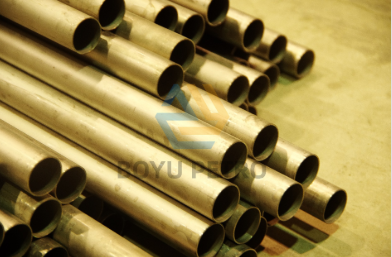

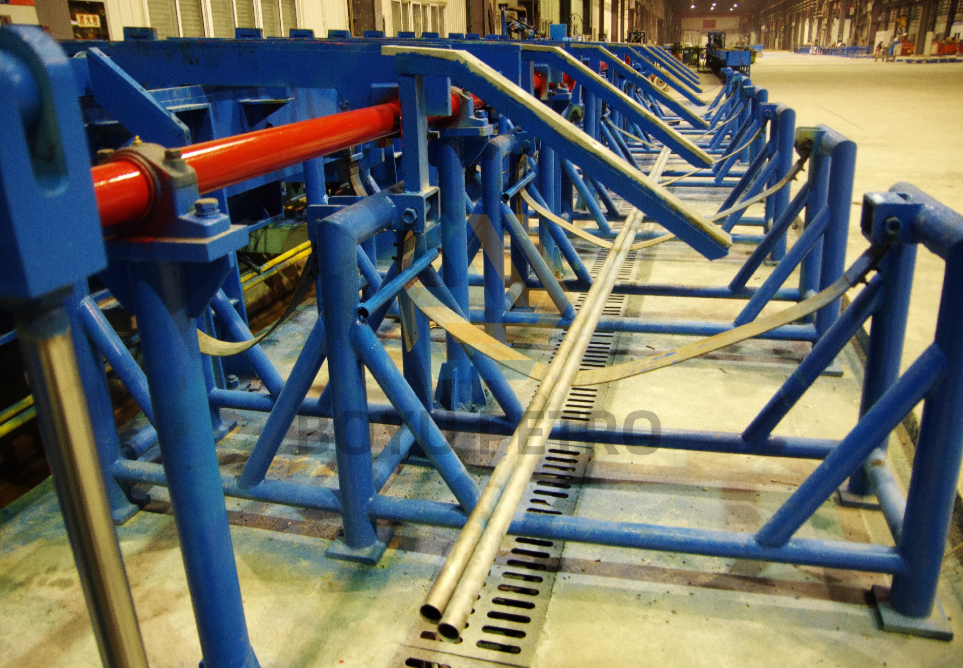

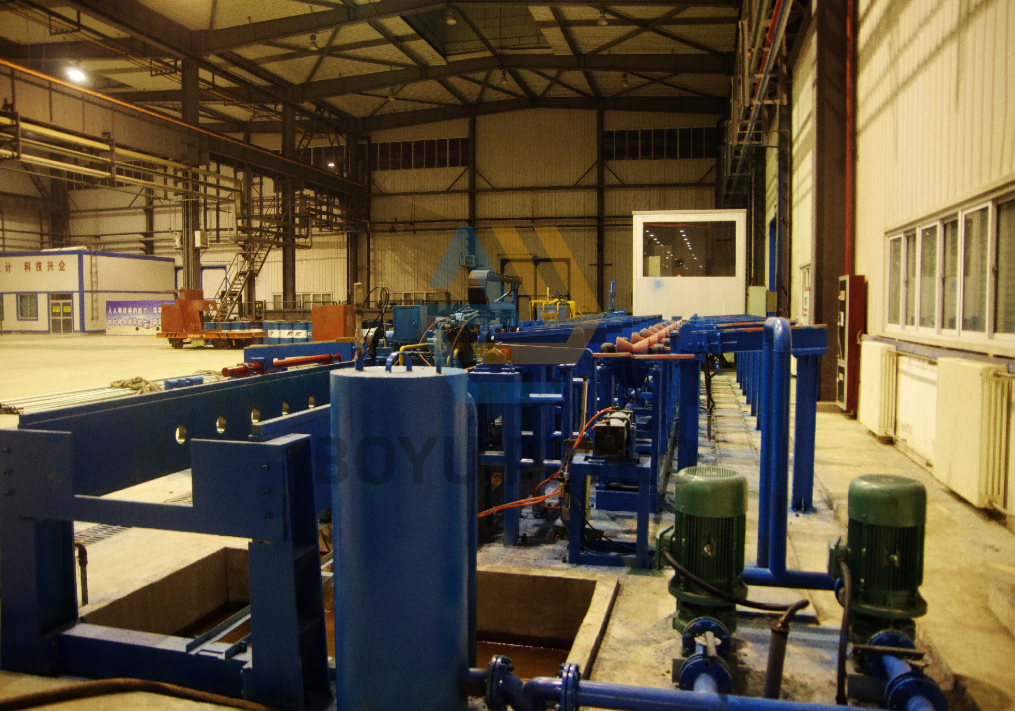

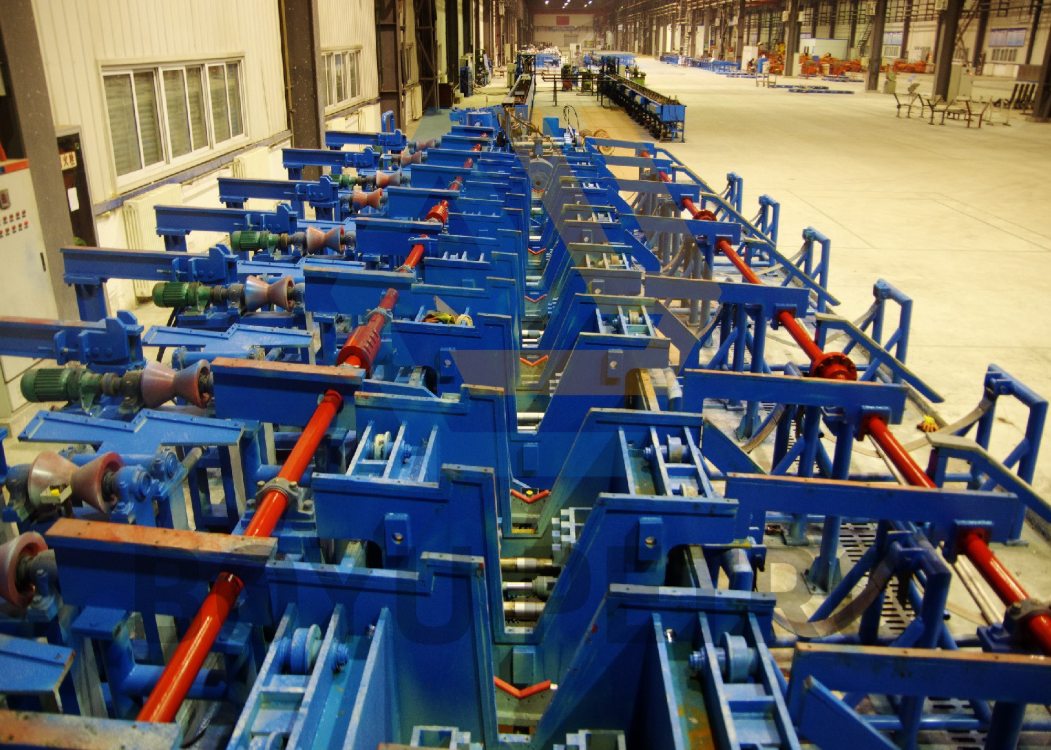

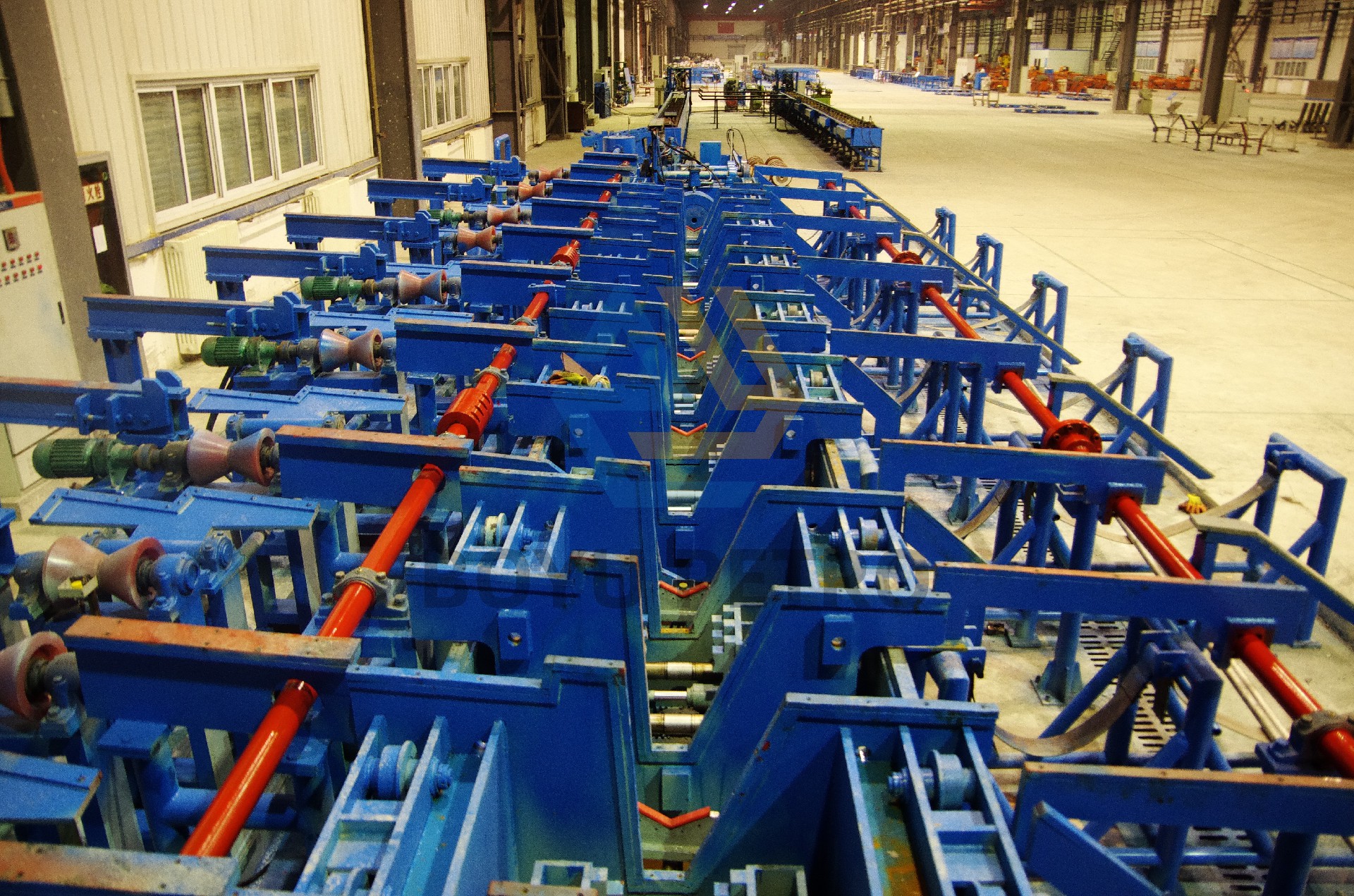

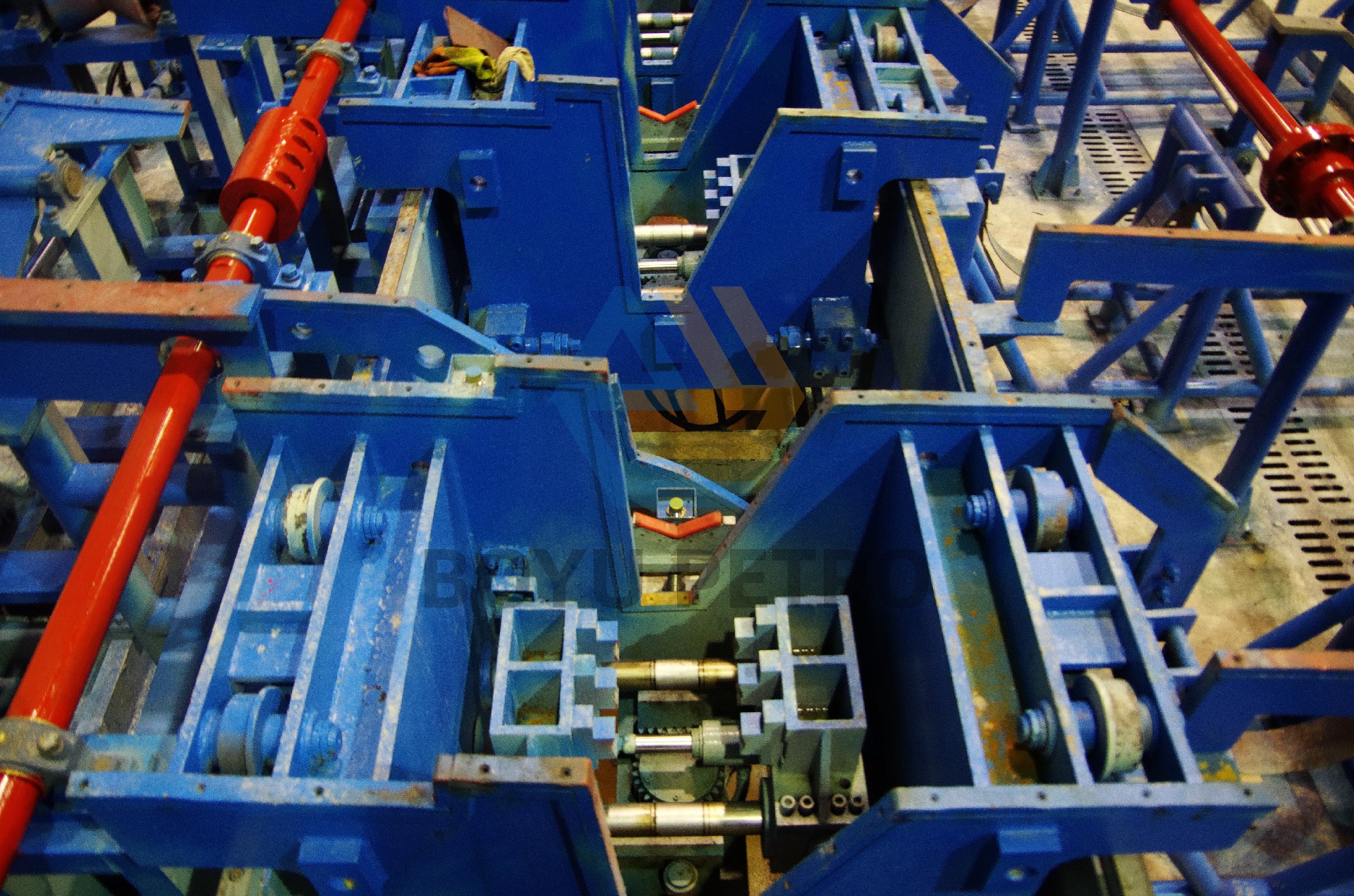

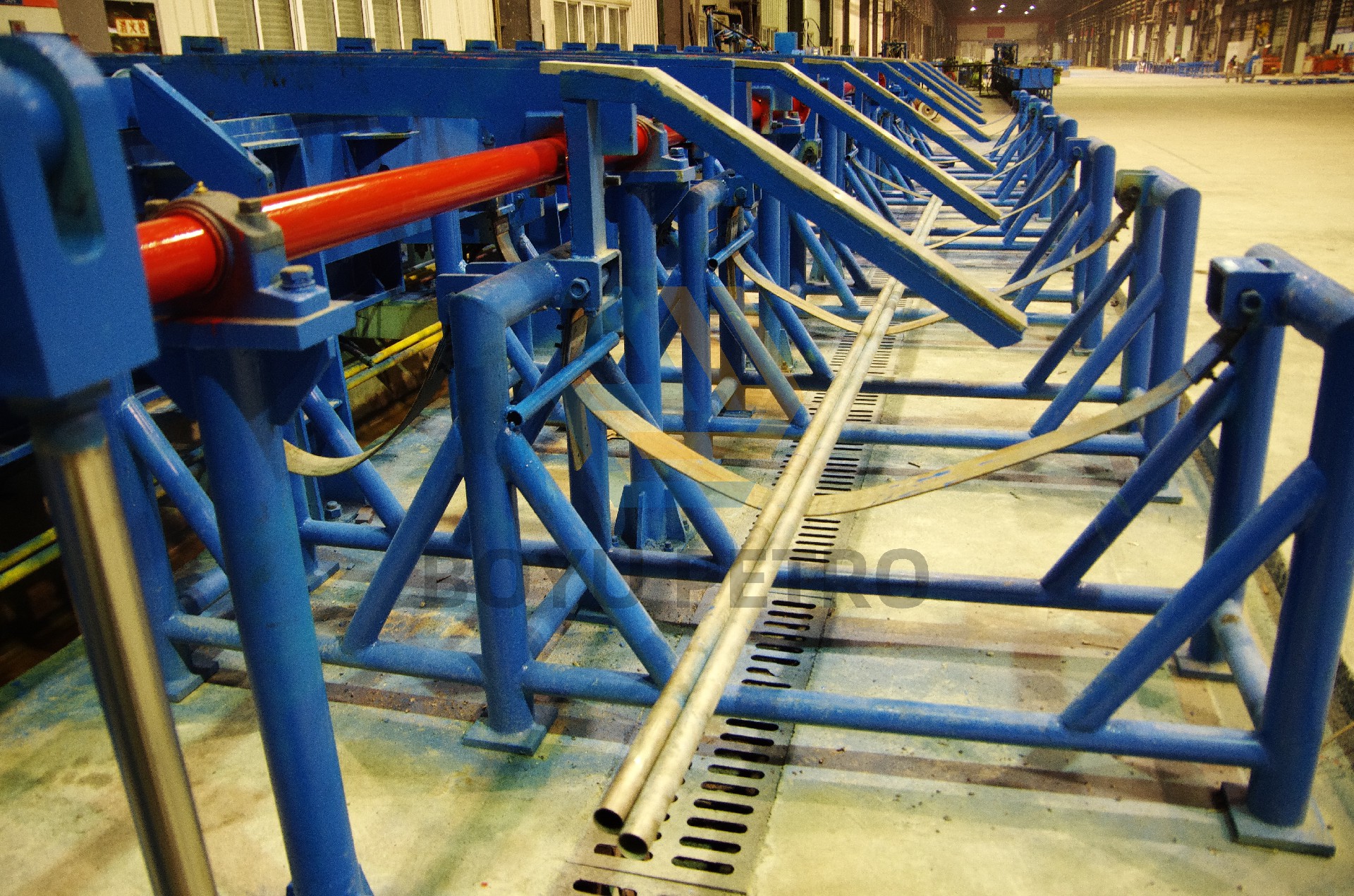

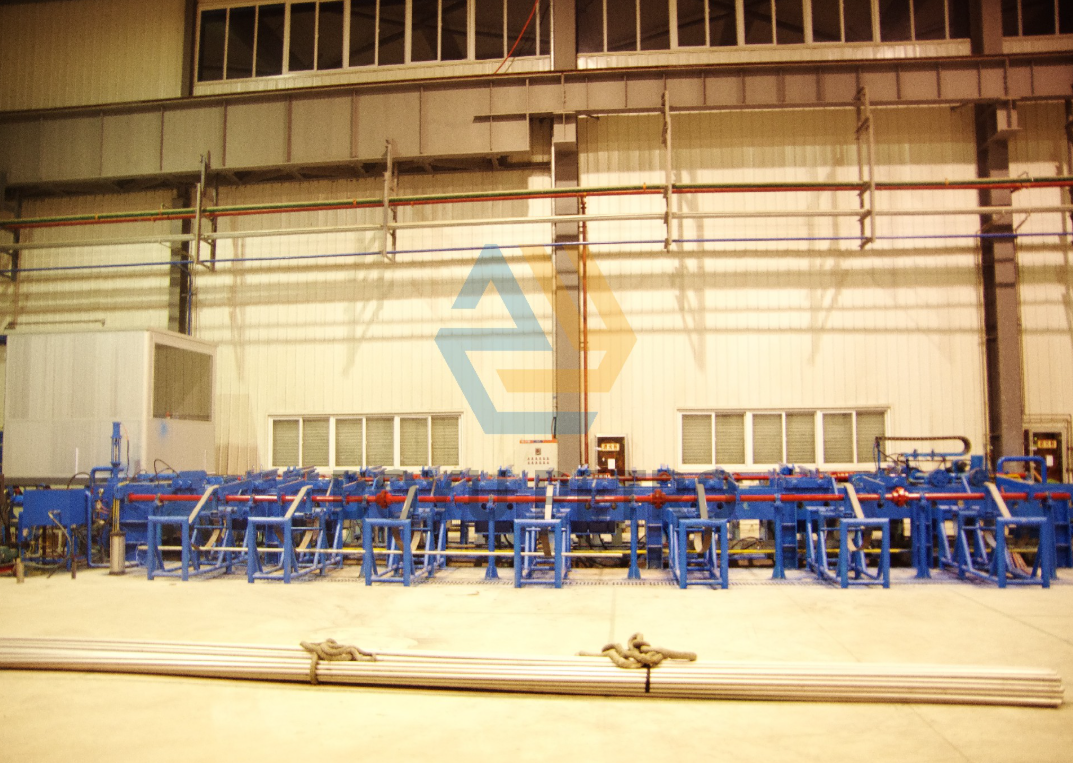

1、GSY120 钛管水压试验机整机现场实拍
常见问答
Q1：GSY120 钛管水压试验机可以测试哪些规格、材质管材？
A1：适配外径 Φ16‑120mm，管长 2.5‑13.5m，管径偏差≤±1.0%；专用于钛管，同时兼容不锈钢、双相钢、超级双相钢、因科镍合金、API 油套管试压。
Q2：GSY120 最大试压压力与轴向承载是多少？
A2：标准最大试压压力 40MPa（5801psi），轴向承载 70 吨；试压压力可按现场工况定制。
Q3：软接触系统如何保护钛管？
A3：从上料、对中、夹紧到出料，全流程软接触隔离碳钢部件；避免工件划伤、表面污染以及电偶腐蚀，保障钛管表面完好。
Q4：GSY120 钛管水压试验机工作效率？
A4：Φ60 钛管，40MPa 保压 5s 工况≥60 根 / 小时，满足钛管生产线中等批量质检需求。
Q5：控制系统与数据追溯能力？
A5：西门子 S7‑1200 PLC 搭配 19 英寸工业电脑；支持自动 / 手动 / 调试模式；实时记录压力‑时间曲线，试压参数与检测结果自动存储，单根钛管数据完整可追溯。
博禹石油拥有三十余年钢管水压试验机、液压拧扣机、管材校直机研发制造经验。
如需钛管专用水压试验设备以及特种管材试压解决方案，欢迎联系获取 GSY120 详细技术参数与正式报价。
