型号：YGJ140
适用管材：Φ60‑132mm
最大压力：16MPa（2321psi，可定制）
工作速度：5‑20m/min（可定制）
产品介绍
YGJ140石油油管套管矫直机是管材矫直设备的核心机型，专为油田行业修复弯曲油管、套管及圆钢而研发的专业钢管矫直设备。适用管材外径 Φ60‑132mm，采用 2‑1‑2‑1‑1 排布的七辊斜辊快开式结构。
前五根辊子完成粗矫直，后三组交错布置辊子实现精矫直；配置变频调速系统，工作速度 5‑20m/min，矫直精度可达≤1.5mm/m。双曲线辊体结构增大管材接触面积，降低残余应力，保护管材表面，同时可高效清除附着物与氧化皮。广泛应用于油田管修复、钢管生产以及金属加工领域，可提供定制化服务。
主要特点与技术优势
七辊倾斜结构，矫直精度高
经典 2‑1‑2‑1‑1 七辊倾斜排布；前 5 辊粗矫，后 3 辊交错精矫，保证矫直精度≤1.5mm/m。
油套管专用机型
专为油田油管、套管矫直工况设计，适配 Φ60‑132mm 管材；可处理初始弯曲度≤50mm/m 的管材。
效率高，适用范围广
无级变频调速，工作速度 5‑20m/min，可满足不同规格管材的多样化矫直需求。
双曲线轧辊工艺
双曲线轧辊优化管材接触面积，提升矫直效果，降低残余应力，避免管材表面损伤，可剥离管材表面附着物与氧化层。
液压调压 + 智能电控系统
矫直压力可根据管径、壁厚自由调节；配置 2 台 45kW 主电机、1 台 45kW 液压站电机；整套电控系统保障设备长期稳定安全运行。
设备参数表
| 参数项目 | 参数值 |
|---|---|
| 型号 | YGJ140 |
| 矫直辊数量 | 7 辊（上驱动辊 4 个 + 下驱动辊 2 个 + 下从动辊 1 个） |
| 适用矫直管径 | Φ60‑132mm |
| 辊系排布形式 | 2‑1‑2‑1‑1 七辊斜辊布置 |
| 来料允许弯曲度 | ≤50mm/m |
| 工作速度 | 5‑20m/min |
| 矫直精度 | ≤1.5mm/m |
| 辊驱动方式 | 电机驱动 |
| 主电机功率 | 45kW×2 |
| 液压站电机功率 | 45kW |
| 设备重量 | 35 吨 |
备注：10MPa 换算 psi 约等于 3231psi。
一、YGJ140 石油油管套管矫直机结构与特点
1、设备概述
YGJ140 石油油管套管矫直机，用于修复外径 Φ60‑132mm 弯曲油管与圆钢。本机采用 2‑1‑2‑1‑1 排布七斜辊快开结构，包含 2 个下驱动辊、1 个下从动辊、4 个上驱动辊；前 5 组辊轮完成粗矫直，后 3 组交错辊完成精矫直；由减速电机（无级变频调速）提供主动力。
双曲线辊可以增大和管材的接触面积。 矫直压力可根据管材管径、壁厚进行调节。矫直作业过程中，两对辊轮维持恒定压力，增大摩擦力，提升工作可靠性，减少打滑现象。
YGJ140 矫直机具备矫直能力大、生产效率高、矫直质量好、残余应力低、直线度高、工件表面光洁，有效延长管材使用寿命，同时可清除管材内外壁附着层与氧化皮。
2、YGJ140 油套管矫直机主要部件
(1) 主机
1）主机机架
2）上矫直辊系统
3）上辊倾角调节系统
4）下矫直辊系统
5）压下调节油缸组件
(2) 矫直辊
(3) 上料、出料台架
(4) 液压系统
1）液压站
2）阀件
3）集成阀块
4）管路
5）风冷器
6）水冷器
(5) 电气控制柜
1）电流表
2）电压表
3）指示灯
4）开关及按钮组件
二、供货范围
1、主机部分
| 序号 | 设备名称 | 数量（套） |
|---|---|---|
| 1 | 主机机架 | 1 |
| 2 | 上矫直辊系统 | 1 |
| 3 | 上辊倾角调节系统 | 1 |
| 4 | 下矫直辊系统 | 1 |
| 5 | 压下调节油缸组件 | 1 |
2、液压系统
| 序号 | 设备名称 | 数量（套） |
|---|---|---|
| 1 | 液压站 | 1 |
| 2 | 阀件 | 1 |
| 3 | 集成阀块 | 1 |
| 4 | 管路 | 1 |
| 5 | 风冷器 / 水冷器 | 1 |
3、电气控制柜
| 序号 | 设备名称 | 数量（套） |
|---|---|---|
| 1 | 电流表 | 1 |
| 2 | 电压表 | 1 |
| 3 | 指示灯 | 1 |
| 4 | 开关及按钮组件 | 1 |

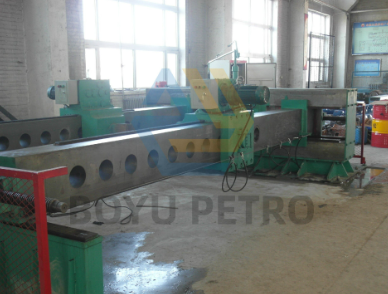

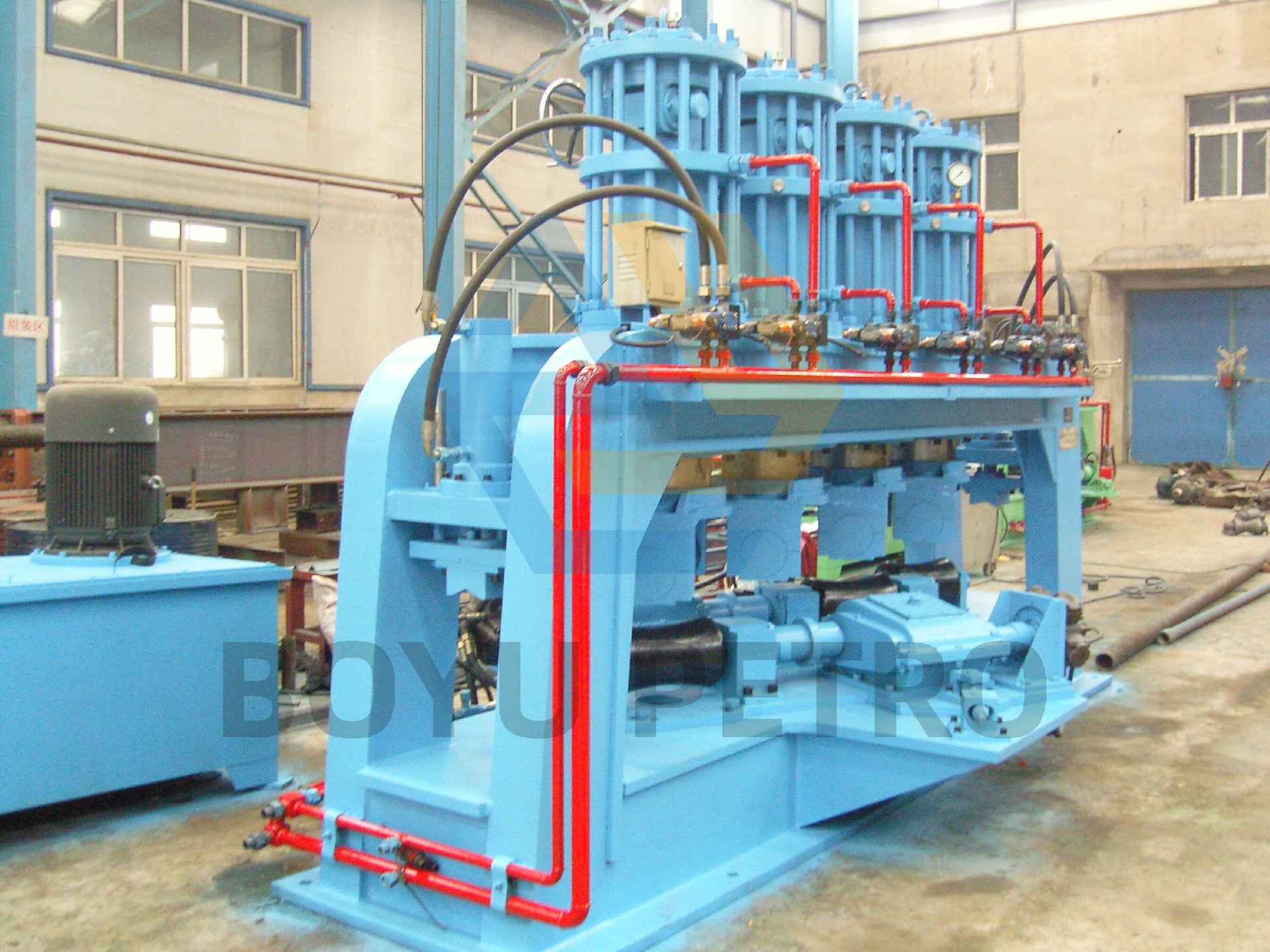

三、设备参考实拍图

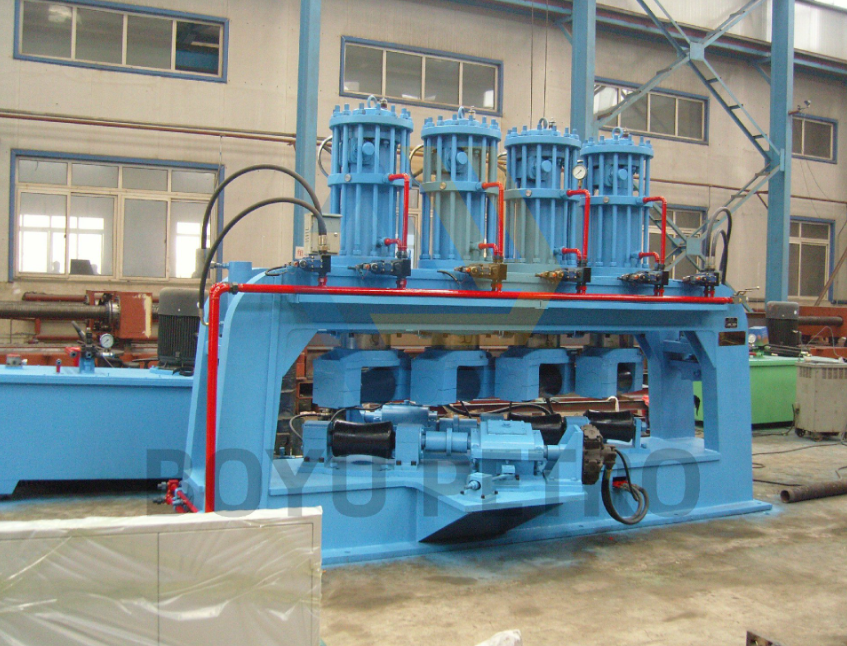

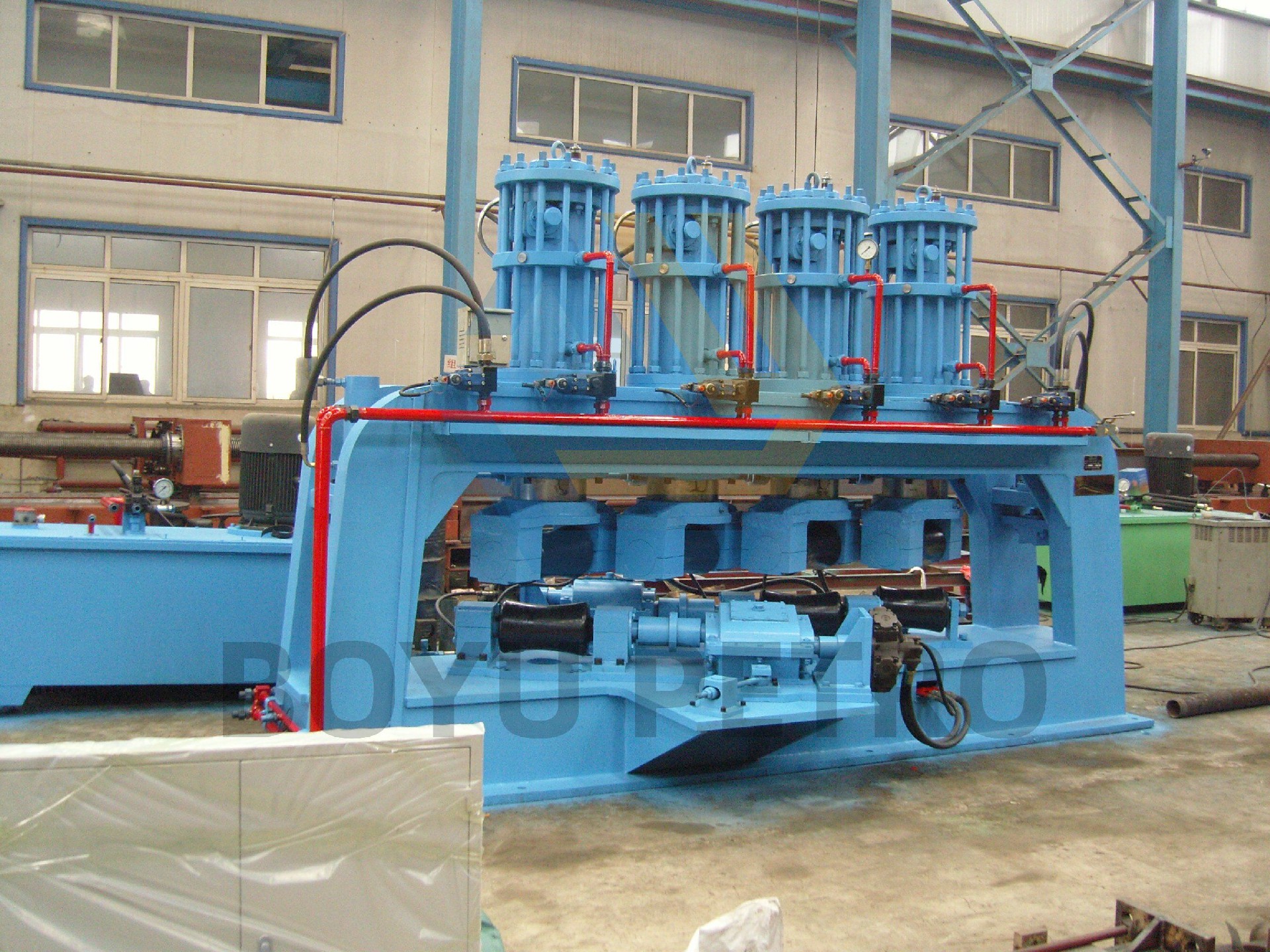

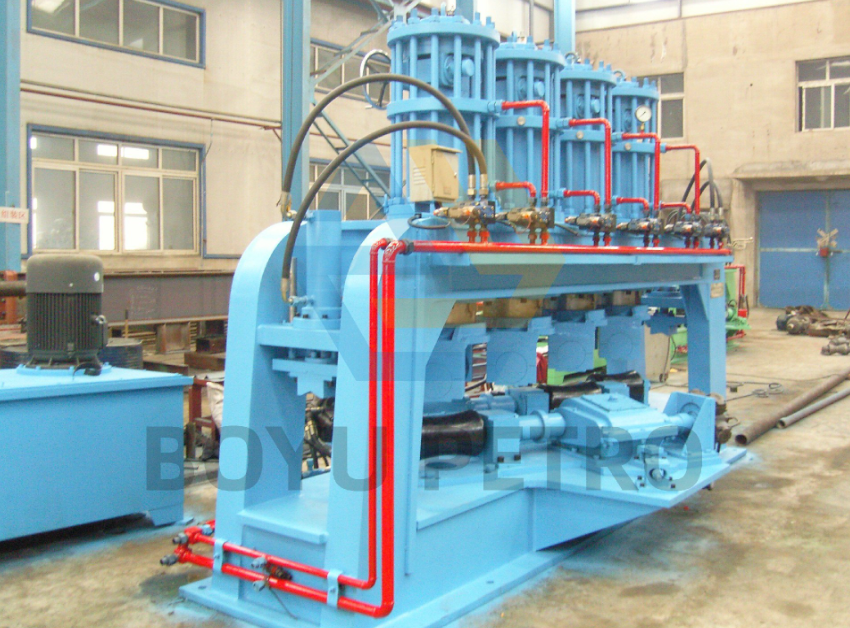

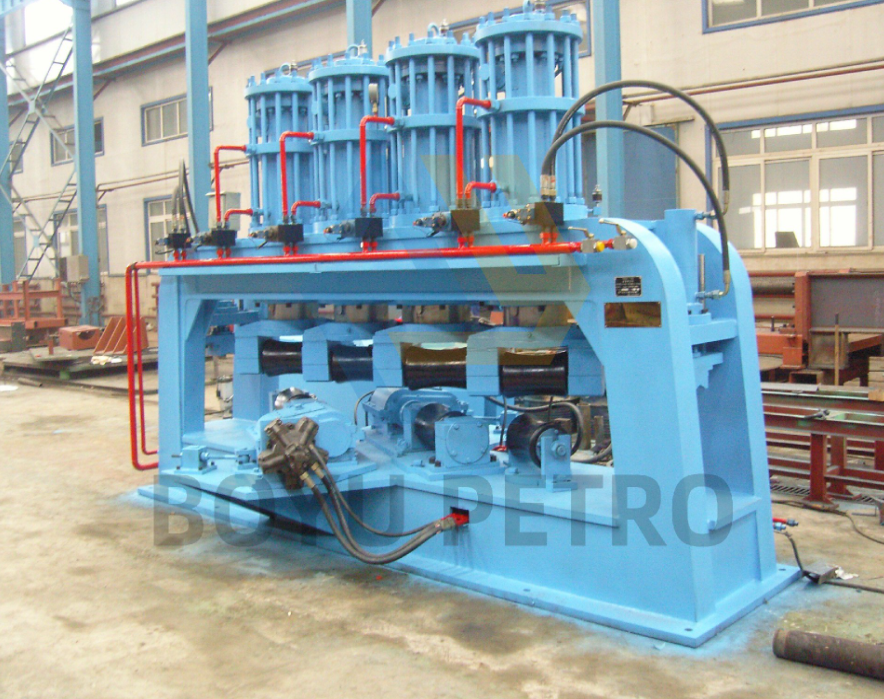

1、YGJ140 油套管矫直机河南项目现场整机

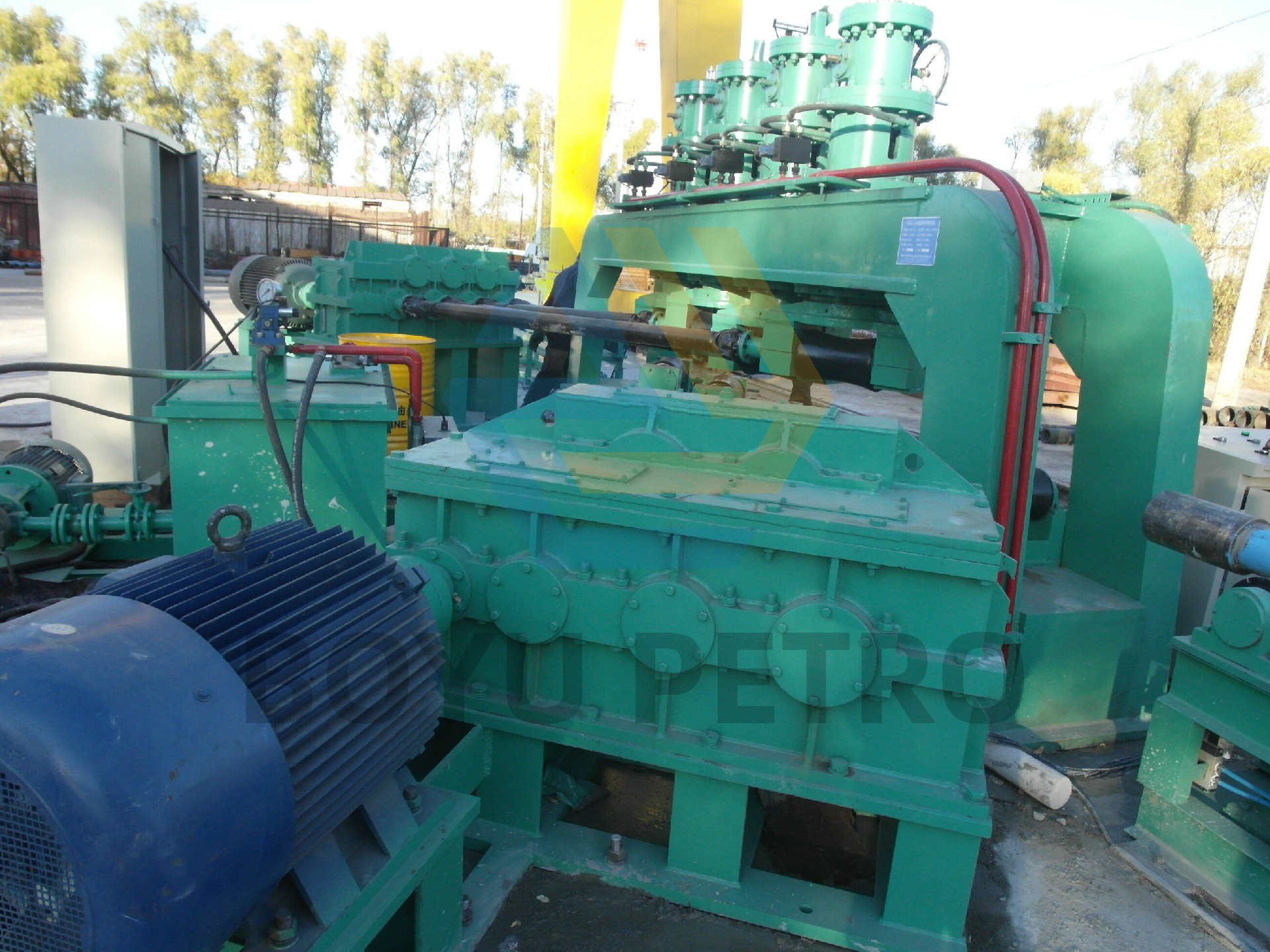

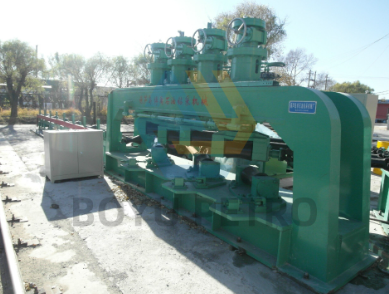

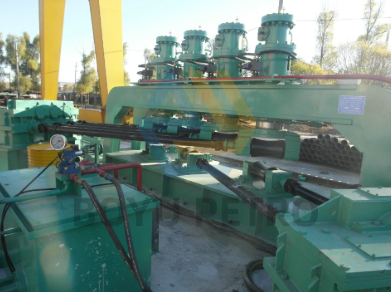

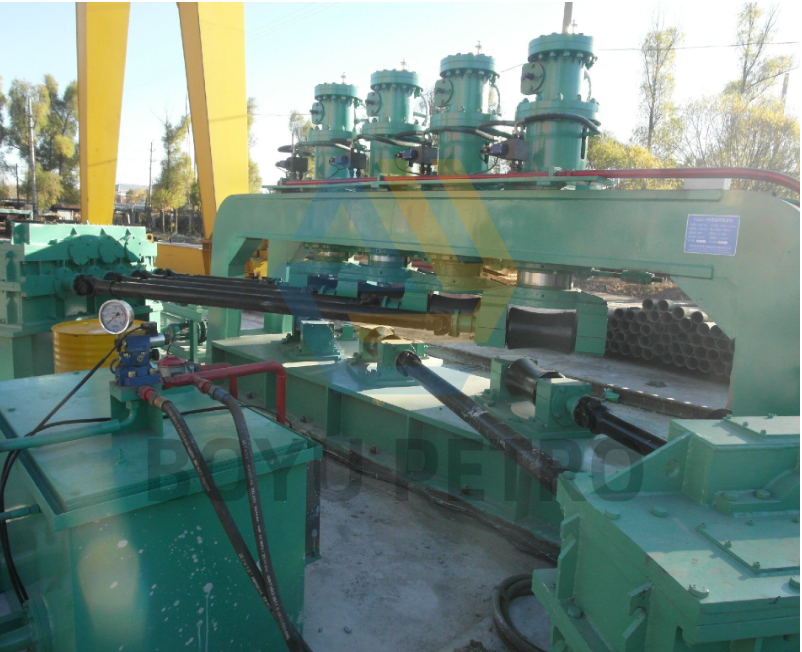

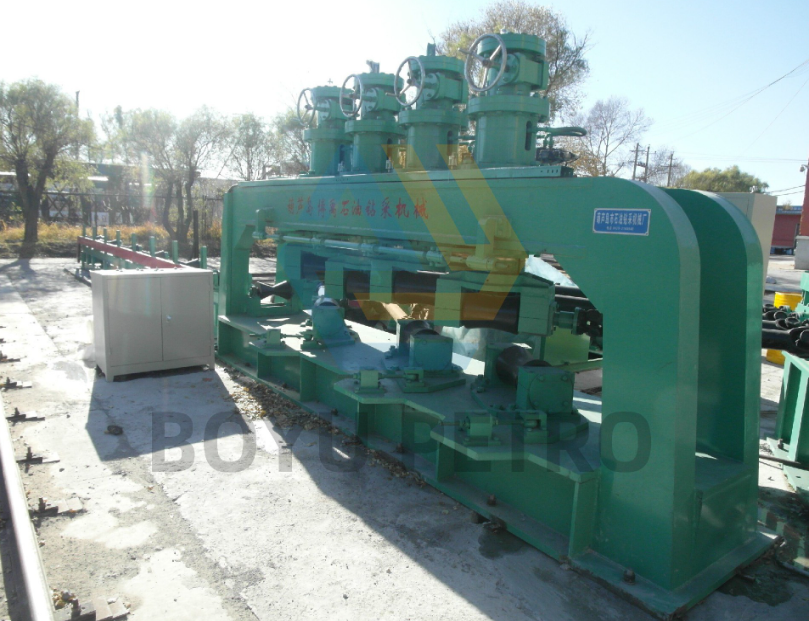

2、YGJ140 油套管矫直机黑龙江项目现场整机
常见问答
Q1：YGJ140 油套管矫直机适用什么规格管材？
A1：YGJ140 油套管矫直机适用于外径 Φ60‑132mm 的钢管及圆钢，完全匹配油田油管、套管日常矫直作业。
Q2：这台七辊矫直机的矫直精度是多少？
A2：该七辊矫直机矫直精度可达≤1.5mm/m；可以高效矫直初始弯曲度最大≤50mm/m 的管材。
Q3：YGJ140 钢管矫直机工作速度是多少？
A3：YGJ140 钢管矫直机配备先进变频控制系统，工作速度可在 5‑20m/min 之间调节。
Q4：为什么选用七辊机型，而不是五辊矫直机？
A4：2‑1‑2‑1‑1 七辊斜辊结构将粗矫直、精矫直合并为一道工序。对比传统五辊矫直机，七辊机型矫直精度更高，管材表面保护效果更好，降低内部残余应力效果更显著。
Q5：YGJ140 油套管矫直机功率配置？
A5：YGJ140 油套管矫直机配置两台 45kW 主驱动电机，一台 45kW 液压站电机，为油田管材连续高负载矫直生产提供充足动力。
博禹石油拥有三十余年油田设备自主研发生产丰富经验，主营油套管矫直机、钢管水压试验机、液压拧扣机等油田专业设备。
如果您需要可靠的油田管材矫直设备以及完整油套管修复解决方案，欢迎联系获取 YGJ140 详细技术参数与正式报价。
