YNJQ120 抽油杆全回转拧扣机

型号：YNJQ120

适用管径：外径 Φ5/8''‑4‑3/8''

最大上扣 / 卸扣扭矩：高速档 6kN・m（4425ft‑lb），低速档 2kN・m（1475ft‑lb），支持更高扭矩定制

转速：低速档 10‑15r/min，高速档 15‑30r/min

产品介绍

      YNJQ120 全回转拧扣机是专业液压拧扣设备，专为油田抽油杆、抽油泵、井下泵螺纹接头精密上扣、卸扣研发。适配抽油杆外径 16‑110mm（5/8"‑4‑3/8"），高速档最大扭矩 6kN・m。搭载西门子 S7‑1200 PLC+15 英寸工业一体机，实现扭矩与圈数实时监控。动力钳采用三支同步液压油缸夹紧，背钳采用丝杠夹紧机构，双档转速可调，可选配无压痕牙板。广泛用于抽油杆生产、组装及修复生产线。可查阅我司全系列油田拧扣机，适配各类工况，支持定制化解决方案。

主要特点与技术优势

扭矩精度优异，满足 API 标准

       高速档最大扭矩 6kN・m，低速档 2kN・m，扭矩控制精度 ±2%，保障螺纹接头符合 API 连接规范。

双档转速设计

       低速 10‑15r/min，高速 15‑30r/min，兼顾作业转速与输出扭矩，适配多样拆装工况。

可靠重载夹紧结构

       动力钳配置 3 组同步液压夹紧油缸，支持 360° 连续回转；背钳采用液压马达驱动丝杠夹紧机构，夹持不打滑，可选无压痕夹紧，保护工件表面。

智能控制系统

        PLC 搭配工业一体机，实时监测扭矩‑圈数数据，达到设定扭矩自动停机。

设备参数表

备注：68kN・m 换算英尺‑磅约等于 4425ft‑lb。

一、YNJQ120 抽油杆全回转拧扣机结构与特点

       YNJQ120/06 拧扣机为专用液压拧扣设备，动力钳与背钳采用差异化结构设计。动力钳总成：三支同步液压油缸执行夹紧，可 360° 连续回转，抱紧接箍完成拧扣作业；背钳总成：液压马达驱动丝杠，带动卡爪夹紧工件，实现稳定上扣、卸扣。

       动力钳配置双速变速箱；大齿轮带动呈 120° 均布的三只液压油缸框架旋转，油缸夹紧接箍；弧形牙板可根据不同管径快速更换，夹持牢靠不打滑，避免工件损伤与压痕。整机系统压力、拧扣扭矩均可通过液压站溢流阀调节，动力钳支持高低速切换。

       背钳用于夹持杆体，防止杆体随动旋转；依靠液压马达驱动丝杠机构抱紧抽油杆方头部位。背钳可沿导轨移动，调整与动力钳之间的距离。可选用双背钳结构，作业时避免抽油杆跟转，大幅简化拆装工序。

       机型核心优势：双档位转速；夹紧牢靠，可实现无压痕作业；扭矩可调可控；可选双背钳配置；扭矩圈数全程实时监测。

YNJQ120 拧扣机主要部件

1、动力钳总成

2、背钳总成

3、电液控制系统

4、控制系统（PLC + 上位机）

关键部件实拍

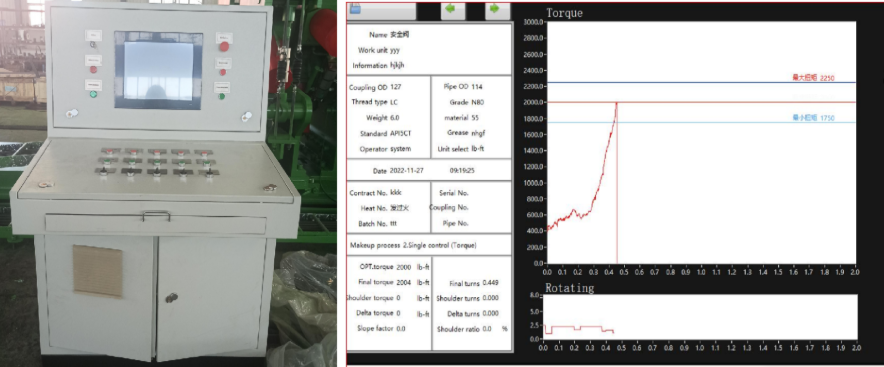

控制柜与拧扣机扭矩‑圈数曲线图

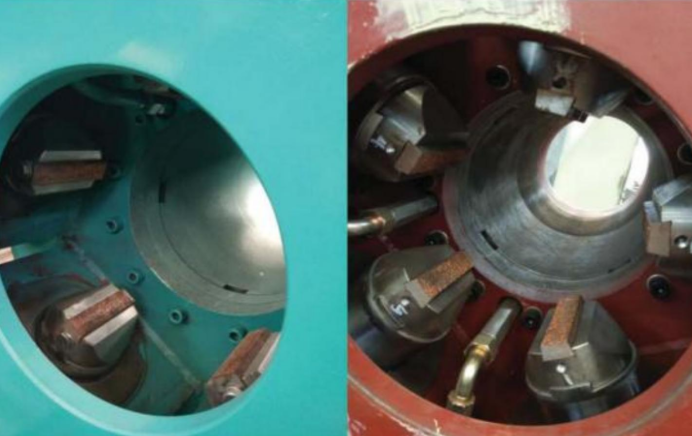

无压痕牙板实拍

二、供货范围

三、设备参考实拍图

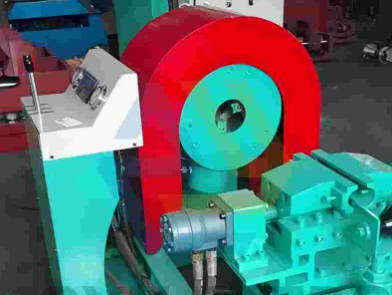

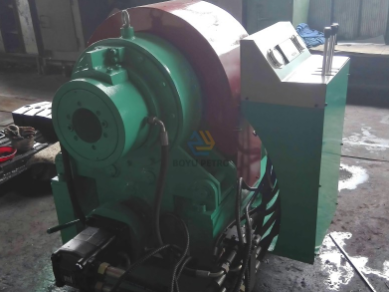

1、YNJQ120/06 抽油杆拧扣机标准机型

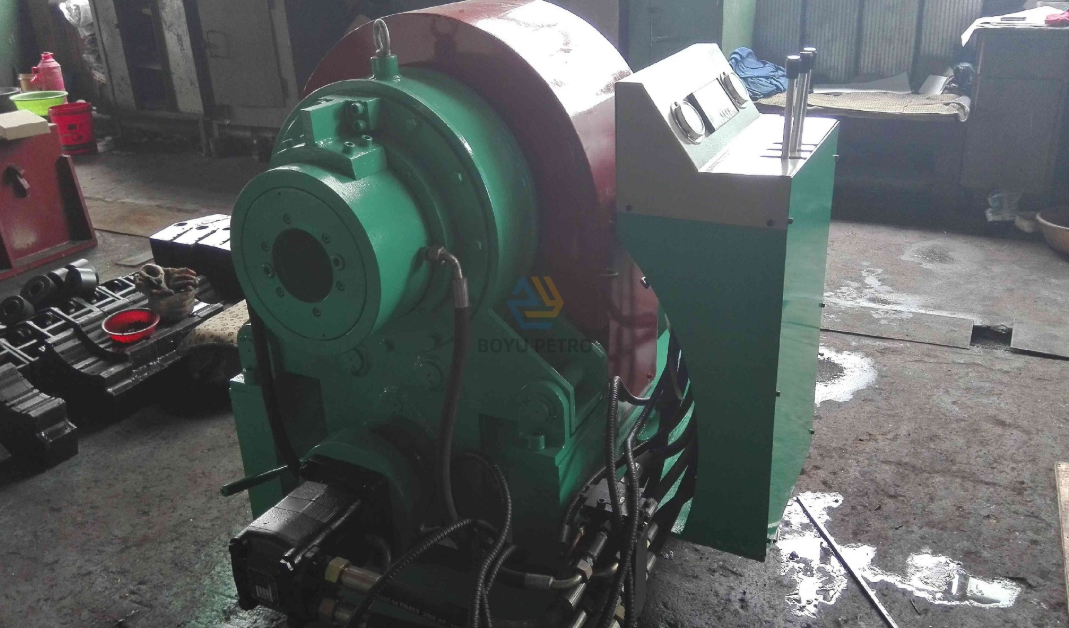

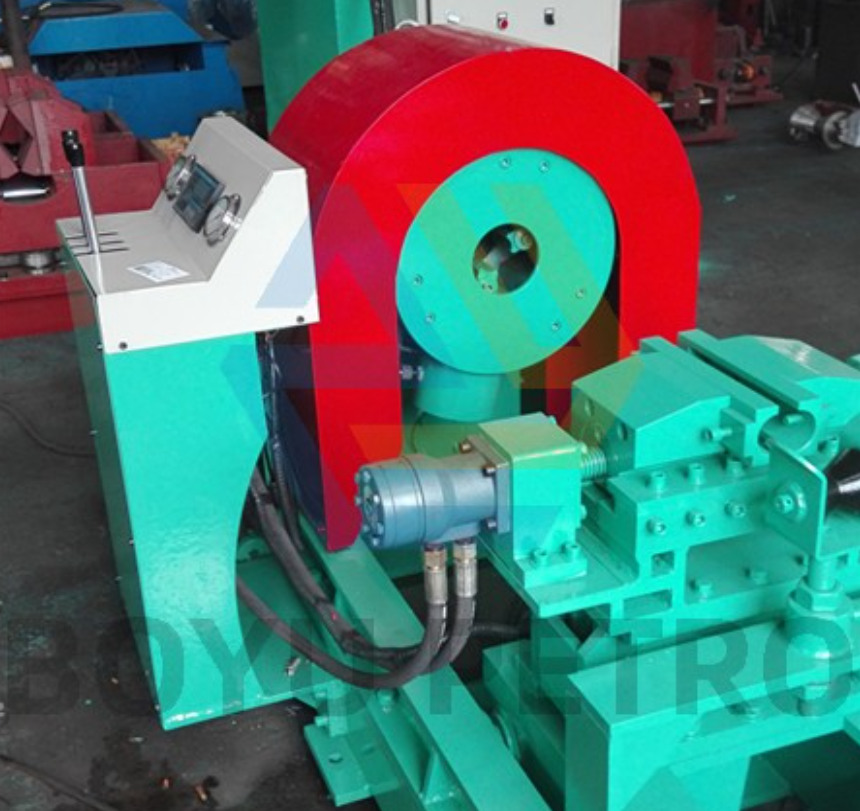

2、YNJQ120/06 设备实拍组图
