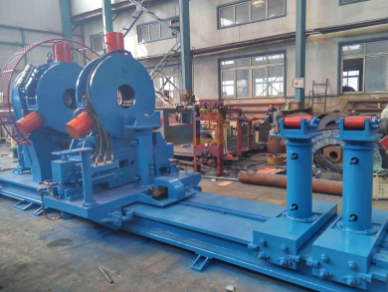

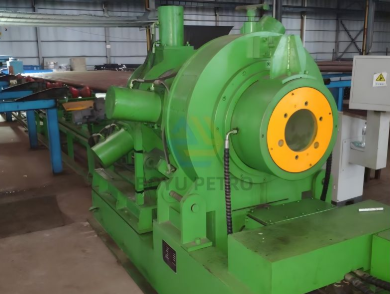

型号：YNJQ240
适用管径：Φ2‑3/8"‑9"
最大上扣 / 卸扣扭矩：50‑70kN·m（36878‑51629ft‑lb）
转速：低速档 1‑7r/min，高速档 1‑21r/min
产品介绍
YNJQ240 全回转式拧扣机为高性能液压拧扣设备，用于油管、套管、井下工具、钻具、完井工具、井口设备大扭矩螺纹接头的精密上扣、卸扣以及螺纹连接完整性校验。适配管材外径 60‑230mm（2‑3/8"‑9"），20MPa 工况下最大扭矩 50‑70kN・m。搭载西门子 S7‑1200 PLC+15 英寸工业一体机，扭矩‑圈数监测精准，自动化作业、运行稳定。动力钳、背钳均采用三组同步液压油缸夹紧，支持 360° 全回转，牙板压痕满足 API 标准；可选配无压痕牙板，适配铬系及特殊扣。可查阅我司全系列油田拧扣机，适配各类工况，支持定制化方案。
主要特点与技术优势
大扭矩输出，满足 API 标准
20MPa 压力提供 50kN・m、70kN・m 两档扭矩选择，夹紧可靠，牙板压痕符合 API 规范；可选无压痕牙板，保护铬系、高端特殊扣螺纹。
双档转速，风冷液压动力
风冷式液压动力，手动无级调速；低速 1‑7r/min，高速 1‑21r/min，上扣高速、扭矩拧紧低速自动变速，适配多样拆装工况。
三油缸同步夹紧，浮动对中
动力钳、背钳各配置 3 组同步液压夹紧油缸；背钳具备微量浮动功能，实现自动对中；夹紧力跟随扭矩动态调节，夹持范围宽、整机强度高，夹紧牢靠不打滑，避免管材损伤。
智能控制，数据全程可追溯
搭载西门子 S7‑1200 PLC+15 英寸工业一体机，自动 / 手动双模式；扭矩、圈数自动存储记录，到达设定扭矩自动停机，满足高端特殊扣加工要求。
设备参数表
| 参数项目 | 参数值 |
|---|---|
| 型号 | YNJQ‑240 |
| 通孔直径 | Φ240mm（约 Φ9‑3/8''） |
| 中心高度 | 1150‑1350mm（支持定制） |
| 适用外径 | 60‑230mm（Φ2‑3/8''‑9''） |
| 转速范围 | 风冷液压动力，手动无级调速；低速 1‑7r/min，高速 1‑21r/min |
| 上卸扣扭矩 | 20MPa 压力：最大 50kN・m（36878ft‑lb）/70kN・m（51629ft‑lb）两档可选 |
| 应用场景 | 油管、套管、钻具、井下工具、完井工具、井口设备螺纹接头的上扣、卸扣、连接完整性检测 |
| 扭矩显示 | 电脑端显示、记录、控制扭矩与旋转圈数 |
| 控制方式 | 西门子 S7‑1200 PLC+15 寸一体机，按钮操作；达到设定扭矩设备自动停机 |
| 扭矩精度 | 150ft·lb |
| 牙板压痕 | 符合 API 标准，不损伤管材精度；可选无压痕牙板（无铁屑，适配铬系等特殊材质，管材表面不留压痕） |
| 电机功率 | 30kW（可定制），ABB 变频器控制 |
| 液压系统 | 最大压力 20MPa；流量 40‑180L/min |
| 主机外形尺寸 | 2.6m ×1.4m ×1.6m（可定制） |
| 整机重量 | 约 8‑10 吨（可定制） |
| 动力钳形式 | 360° 全回转 |
| 适用扣型 | API 圆扣、BTC 扣；特殊扣 TS3SB、VAM、BDS、SEC、AB、ANTARES、T Blue 等 |
| 圈数测量分辨率 | 1/1000 |
| 扭矩控制精度 | 扭矩≤3120N・m：±5%；3120N・m≤扭矩≤7800N・m：±156N・m；扭矩≥7800N・m：±2% |
| 油缸配置 | 动力钳、背钳各配置 3 组夹紧油缸 |
备注：50kN・m 换算英尺‑磅约等于 36878ft‑lb。
一、YNJQ240 全回转式拧扣机结构与特点
YNJQ240/50 全回转拧扣机采用三油缸同步夹紧系统。动力钳总成：三支同步液压油缸夹紧，可 360° 连续回转抱紧接箍完成拧扣；背钳总成：三支同步油缸夹紧管体，防止管体旋转；每支油缸独立驱动卡爪，卡爪配备弧形条状牙板。
背钳支持微量浮动，满足自动对中；夹紧力由液压系统控制，输出扭矩与夹紧力联动匹配。 设备夹持范围广、机械强度高，夹持牢靠不打滑，减少管材损伤；自动化程度高，变频器实现自动调速，上扣高速，扭矩拧紧阶段自动切换低速，适配特殊扣作业。
机型核心优势：适配工况广，机械强度高；夹紧牢靠不打滑，管材损伤小；牙板压痕符合 API；自动化程度高；变频器自动调速，适合高端特殊扣螺纹。
YNJQ240 拧扣机主要部件
1、动力钳总成
2、背钳总成
3、电液控制系统
4、控制系统（PLC + 上位机）
关键部件实拍

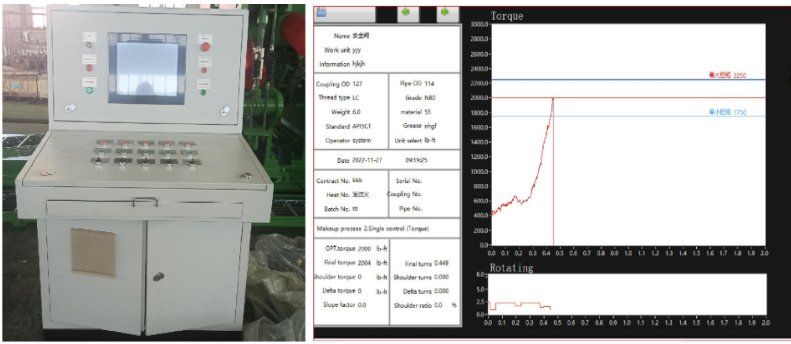

控制柜与拧扣机扭矩‑圈数曲线图

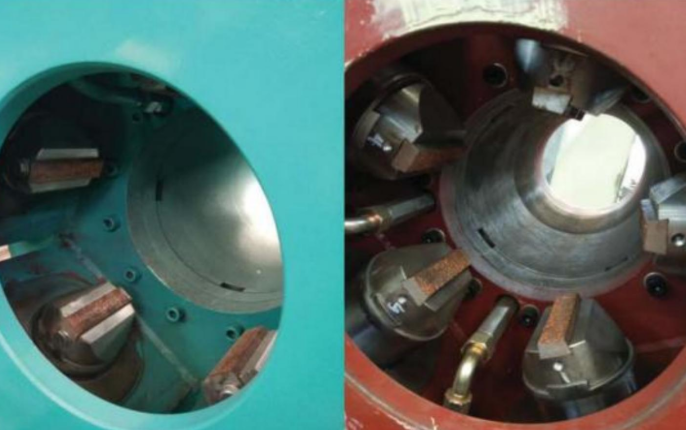

无压痕牙板实拍
二、供货范围
| 序号 | 名称 | 数量 | 备注 |
|---|---|---|---|
| 1 | 拧扣机主机 | 1 套 | 含动力钳总成、背钳总成、底座、2 套移动支撑 |
| 2 | 液压站 | 1 套 | 液压泵、阀组、集成块、油箱、电机、风冷散热器、管路 |
| 3 | 电气控制柜 | 1 套 | 操作面板、工业电脑、控制箱体 |
| 4 | 牙板 | 10 件 | ‑ |
| 5 | 微型牙板 | 10 件 | ‑ |
| 6 | 技术资料 | 1 套 | 含出厂检验合格证、质保书、操作维护手册、安装图纸、电子图纸 |
三、设备参考实拍图

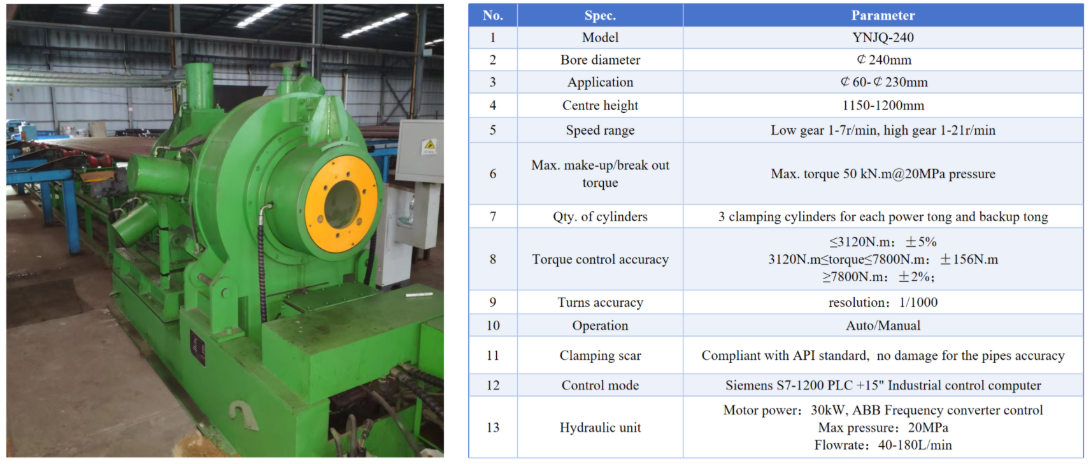

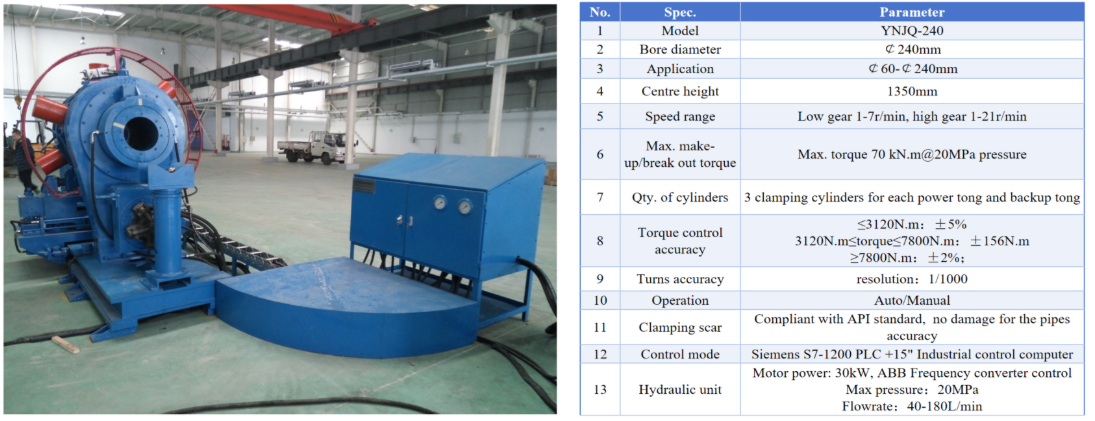

1、YNJQ240/50 标准型拧扣机

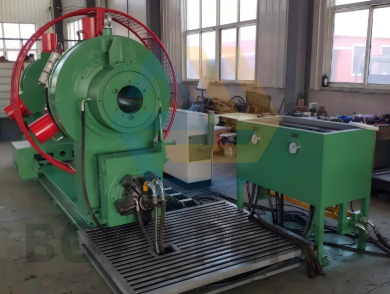

2、YNJQ240/70 标准型拧扣机

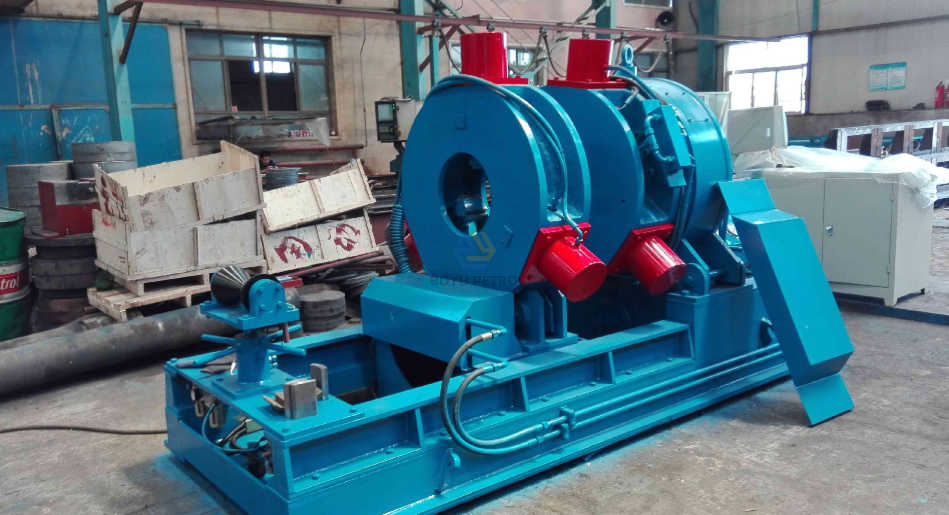

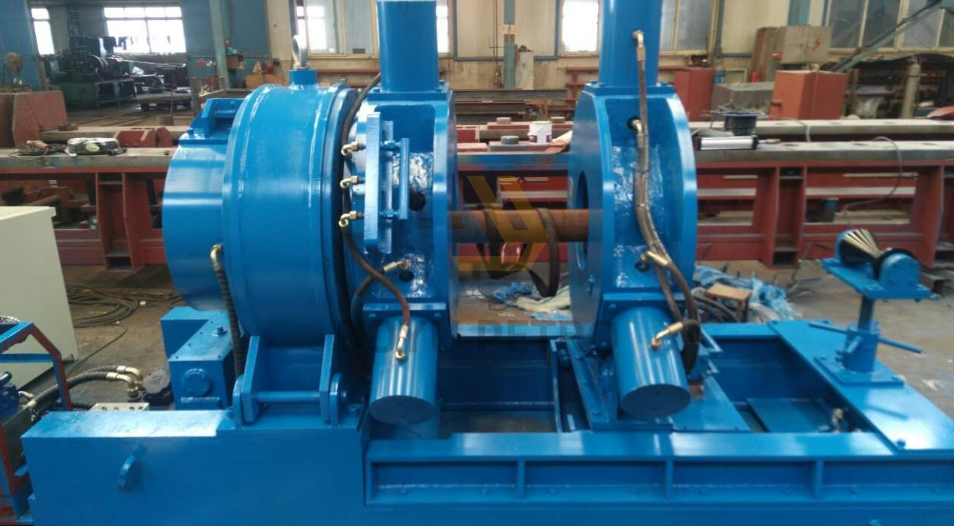

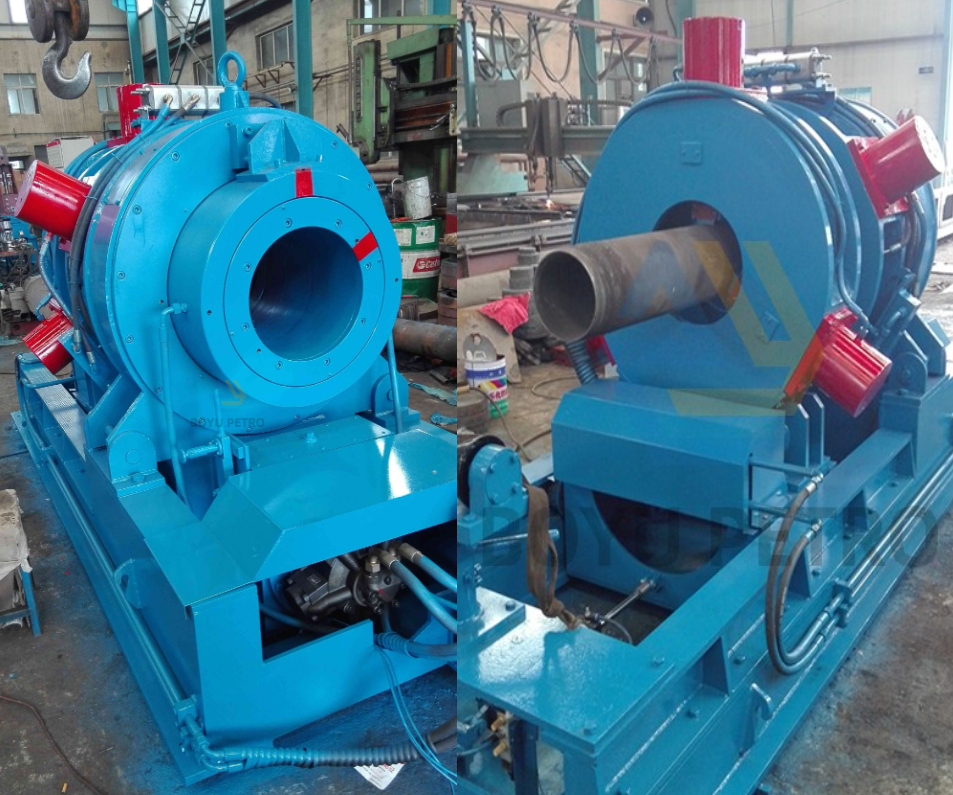

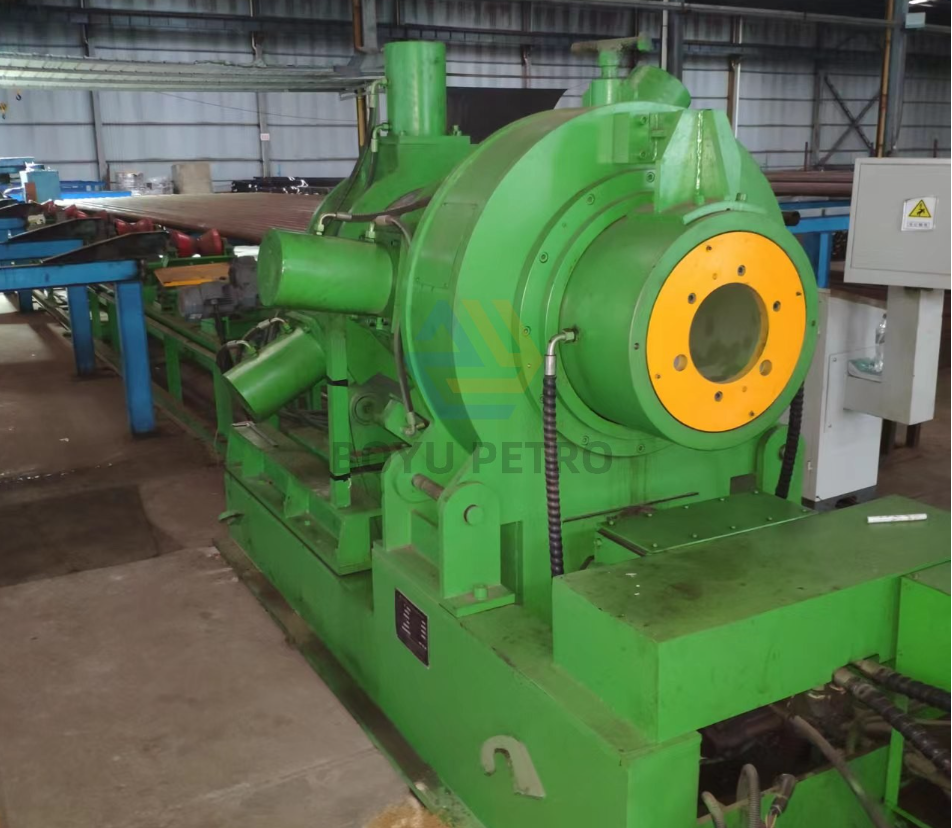

3、YNJQ240/50 设备实拍组图

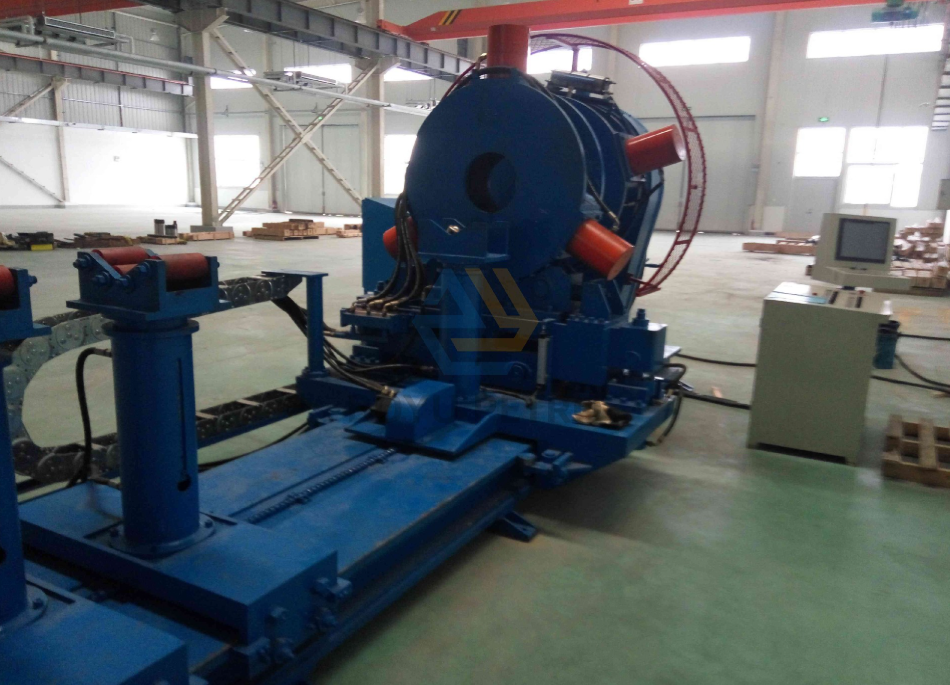

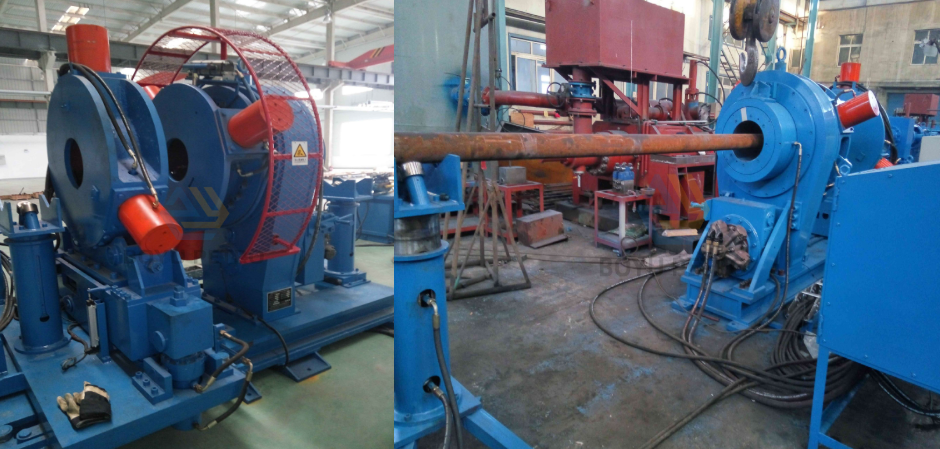

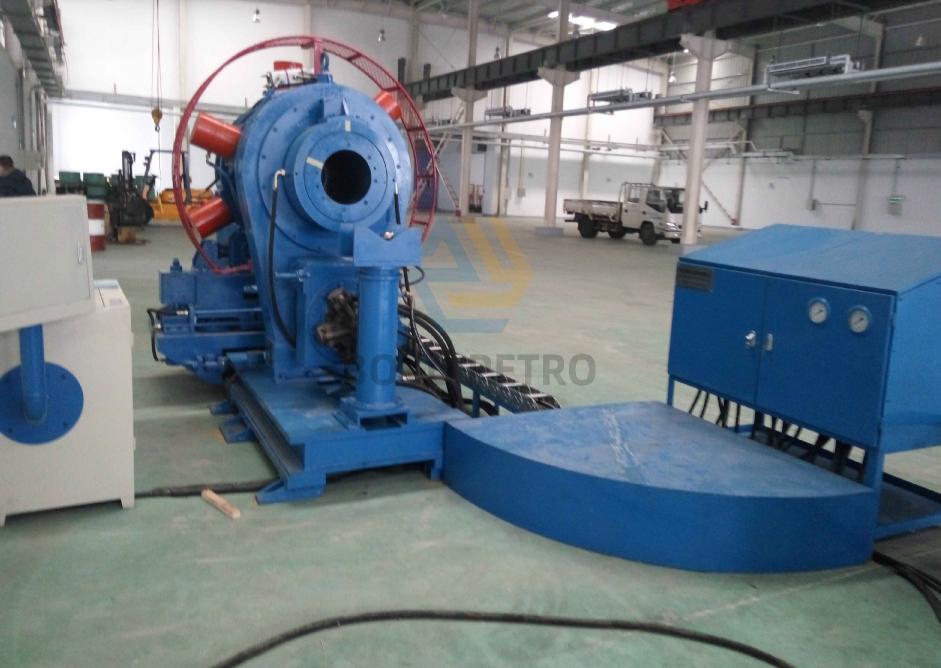

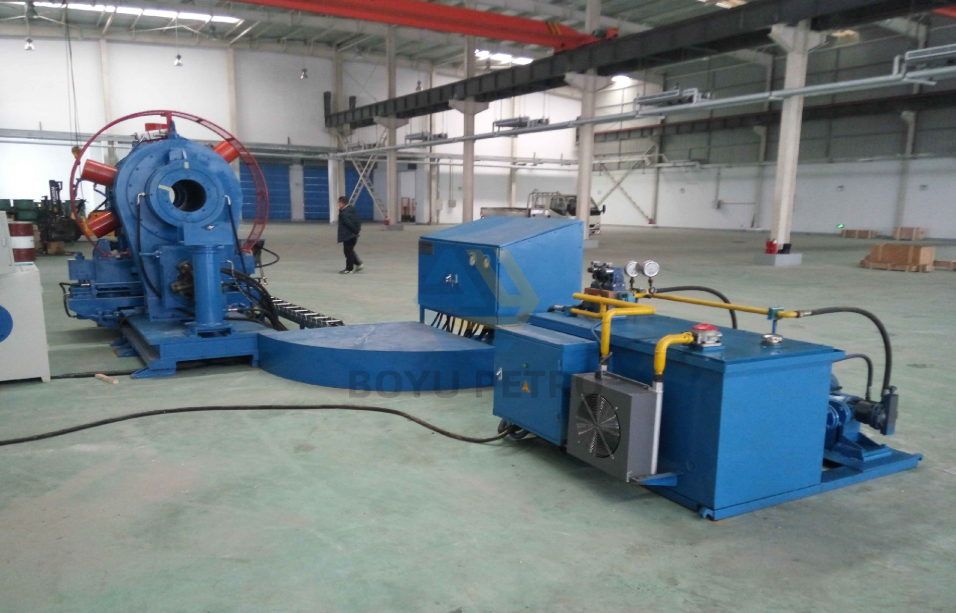

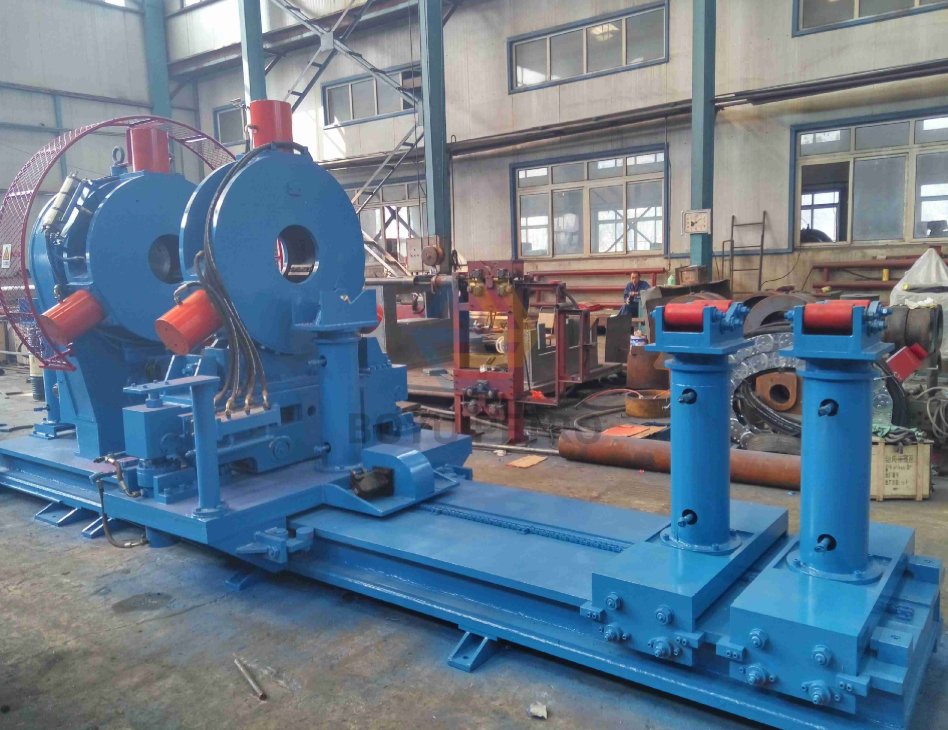

4、重庆项目‑YNJQ240/70 拧扣机

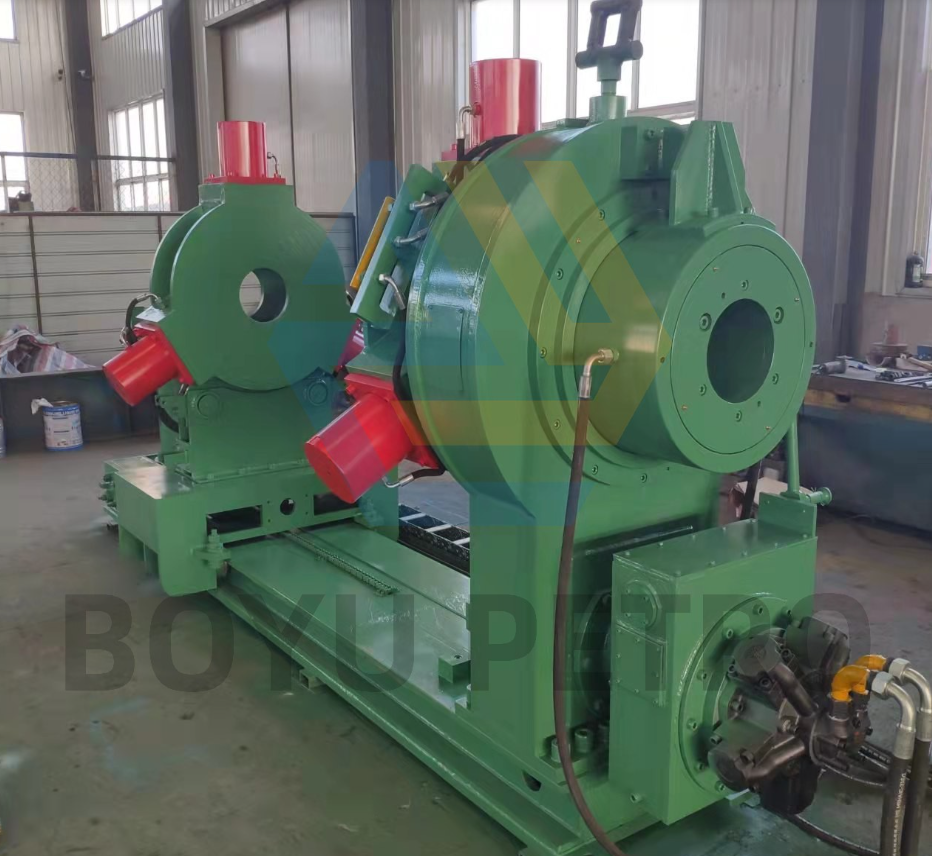

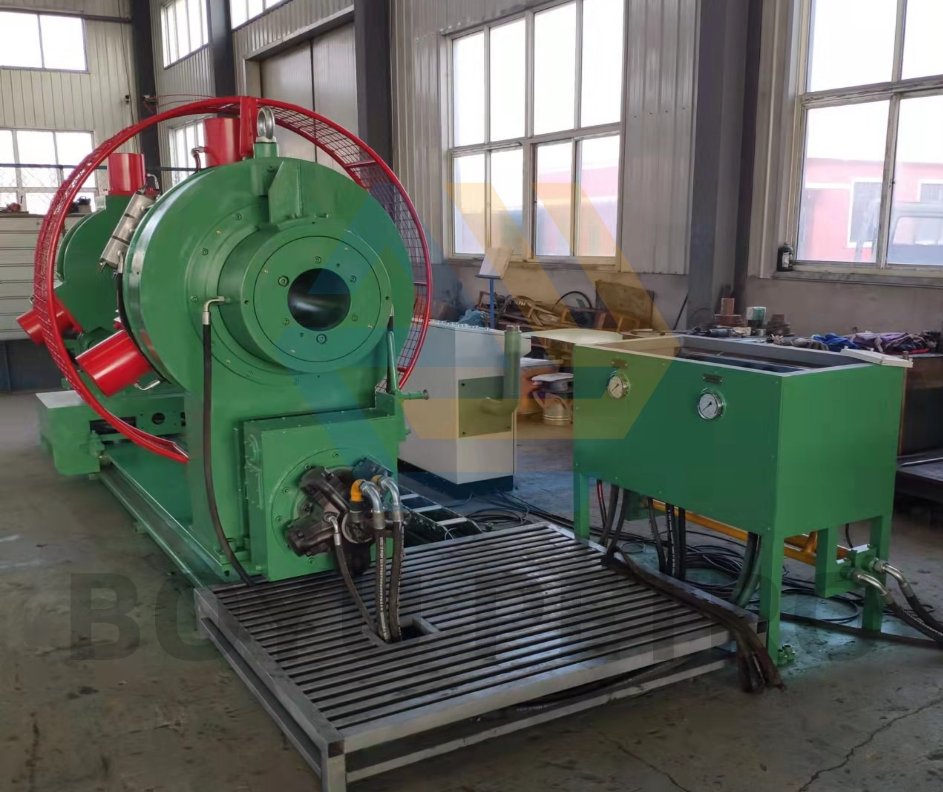

5、四川项目‑YNJQ240/70 拧扣机
