型号：YNJQ1000
适用管径：Φ20"‑37‑3/4"（外径 508‑960mm）
最大上扣 / 卸扣扭矩：120kN·m（88507ft‑lb）
转速：1‑3r/min
产品介绍
YNJQ1000 全回转式拧扣机，也叫扭矩机、上卸扣机、液压拧扣机，属于超大口径专项定制重型设备，专为油田大口径套管、油管、井下工具、完井工具、钻具、井口设备设计。20MPa 工况最大扭矩可达 120kN・m。固定钳（主钳）采用 6 组同步液压油缸夹紧；旋转背钳采用内胀夹紧机构，实现 360° 全回转拧扣。整机 PLC 智能控制，可选择配置无压痕牙板。可查阅我司全系列油田拧扣机，适配各类工况，支持深度定制化解决方案。
主要特点与技术优势
超高扭矩输出，满足 API 标准
20MPa 压力下最大上扣扭矩 120kN・m（88507ft‑lb），适配超大口径、高强度螺纹接头作业；夹紧牢靠，牙板压痕符合 API 规范。
专利 6+6 油缸组合夹紧系统
固定主钳配置 6 组同步液压油缸（采用意大利同步器）夹紧公扣端；旋转背钳采用内胀机构夹紧母扣端，支持 360° 全回转，可随螺纹进给轴向移动。
变频器自动调速
变频器实现自动变速，高速上扣，低速拧紧加载扭矩，完美适配特殊扣、高端特殊扣（Premium‑Connection）螺纹作业。
智能控制，数据全程可追溯
搭载西门子 S7‑1200 PLC+15 英寸工业一体机，支持自动 / 手动双模式；扭矩、圈数全部自动存储记录，实现完整作业数据追溯。
设备参数表
| 参数项目 | 参数值 |
|---|---|
| 型号 | YNJQ‑1000 |
| 通孔直径 | Φ1000mm（约 Φ39‑3/8''） |
| 中心高度 | 1580mm（支持定制调整） |
| 适用外径 | 最大外径 Φ508‑Φ960mm；最大内径 Φ430‑Φ865mm（Φ20"‑37‑3/4"） |
| 转速范围 | 风冷液压动力，手动无级调速；旋转头转速：1‑3r/min |
| 上卸扣扭矩 | 20MPa 压力，最大 120kN・m（88507ft‑lb） |
| 应用场景 | 大扭矩螺纹接头的上扣、卸扣、连接完整性校验；适配油管、套管、钻具、井下工具、完井工具、井口设备等 |
| 扭矩显示 | 电脑端显示、记录、控制扭矩与旋转圈数 |
| 控制方式 | 西门子 S7‑1200 PLC+15 寸一体机，按钮操作；达到设定扭矩设备自动停机 |
| 扭矩精度 | 150ft·lb |
| 牙板压痕 | 符合 API 标准，不损伤管材精度；可选无压痕牙板，适配铬系特殊材质，管材表面不留压痕 |
| 电机功率 | 37kW（可定制，更高转速需加大电机功率），ABB 变频器控制 |
| 液压系统 | 最大压力 20MPa；流量 60‑150L/min |
| 主机外形尺寸 | 8.2m ×2.5m ×2.7m |
| 整机重量 | 约 22 吨 |
| 动力钳形式 | 360° 全回转 |
| 适用扣型 | API 圆扣、BTC 扣；特殊扣 TS3SB、VAM、BDS、SEC、AB、ANTARES、T Blue 等 |
| 圈数测量分辨率 | 1/1000 |
| 扭矩控制精度 | 扭矩≤3120N・m：±5%；3120N・m≤扭矩≤7800N・m：±156N・m；扭矩≥7800N・m：±2% |
| 油缸配置 | 设备分为固定主钳、旋转背钳两部分；固定主钳：6 组油缸夹紧管体，可旋转完成上卸扣；旋转背钳：内胀式夹紧接箍，可 360° 同步回转，可随螺纹进给移动。 |
备注：120kN・m 换算英尺‑磅约等于 88507ft‑lb。
一、YNJQ1000 全回转式拧扣机结构与特点
YNJQ‑1000/120 全回转拧扣机为重型液压拧扣设备。固定主钳采用 6 组同步液压油缸夹紧螺纹公扣端，保障稳定上扣、卸扣；每组油缸驱动独立卡爪，同步器采用意大利进口部件，性能稳定可靠。固定主钳具备微量同心浮动功能，实现自动对中；夹紧力由液压系统控制、调节、锁止。
旋转主钳（背钳）采用液压内胀机构夹紧螺纹母扣端，实现连续 360° 回转。设备配置节能型液压泵，变频器自动调速，高速完成旋扣，低速加载扭矩，满足各类特殊扣螺纹作业需求。
机型核心优势：适配口径范围广，整机机械强度高；夹紧牢靠不打滑，管材损伤小；牙板压痕满足 API 标准；自动化程度高；变频器自动调速，适配高端特殊扣螺纹；整机支持深度专项定制。
YNJQ1000 拧扣机主要部件
1、动力钳总成（固定主钳‑头架）
2、背钳总成（旋转背钳‑尾架）
3、电液控制系统
4、控制系统（PLC + 上位机）
关键部件实拍

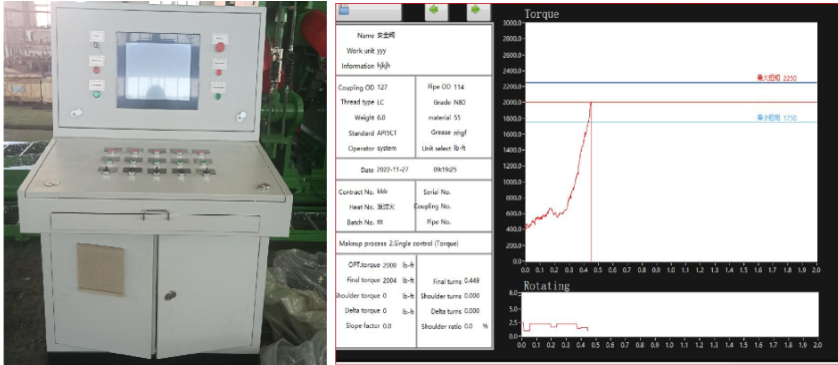

控制柜与拧扣机扭矩‑圈数曲线图

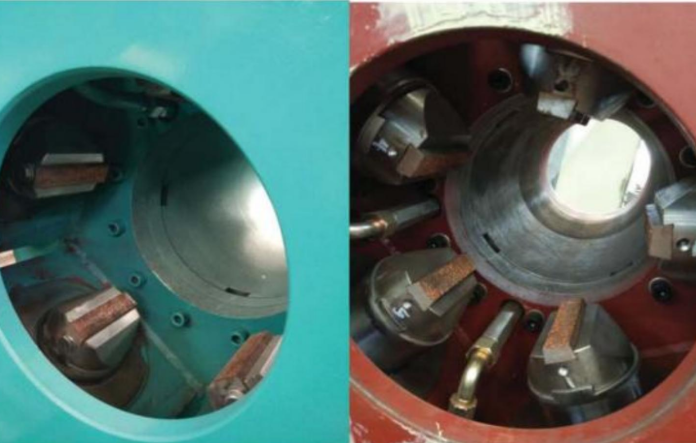

无压痕牙板实拍
二、供货范围
| 序号 | 名称 | 数量 | 备注 |
|---|---|---|---|
| 1 | 拧扣机主机 | 1 套 | 含动力钳总成、背钳总成、底座、2 套移动支撑 |
| 2 | 液压站 | 1 套 | 液压泵、阀组、集成块、油箱、电机、风冷散热器、管路 |
| 3 | 电气控制柜 | 1 套 | 操作面板、工业电脑、控制箱体 |
| 4 | 牙板 | 10 件 | ‑ |
| 5 | 微型牙板 | 10 件 | ‑ |
| 6 | 技术资料 | 1 套 | 含出厂检验合格证、质保书、操作维护手册、安装图纸、电子图纸 |

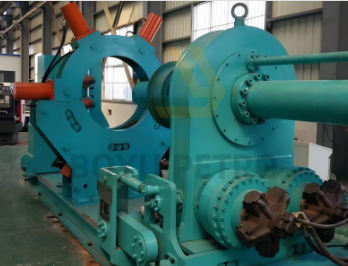

三、设备参考实拍图

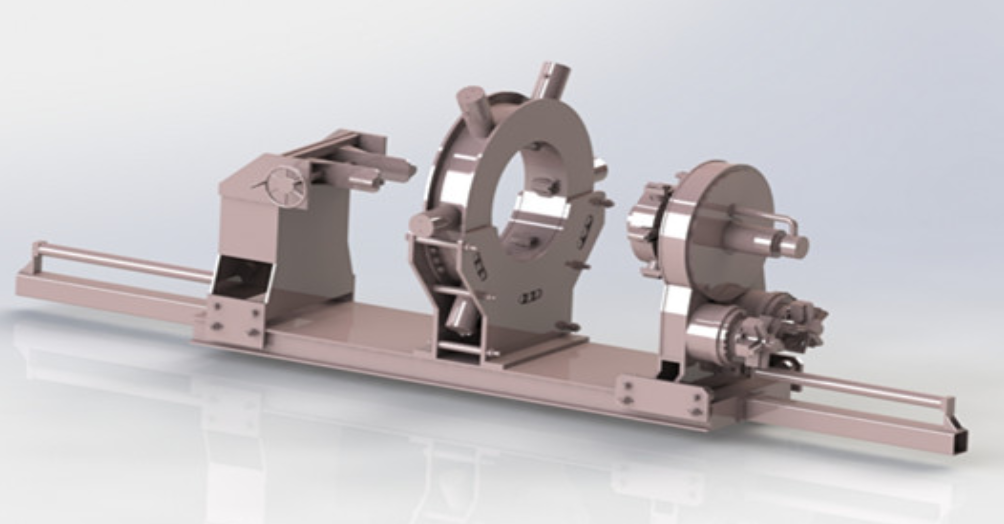

1、YNJQ1000 标准定制机型

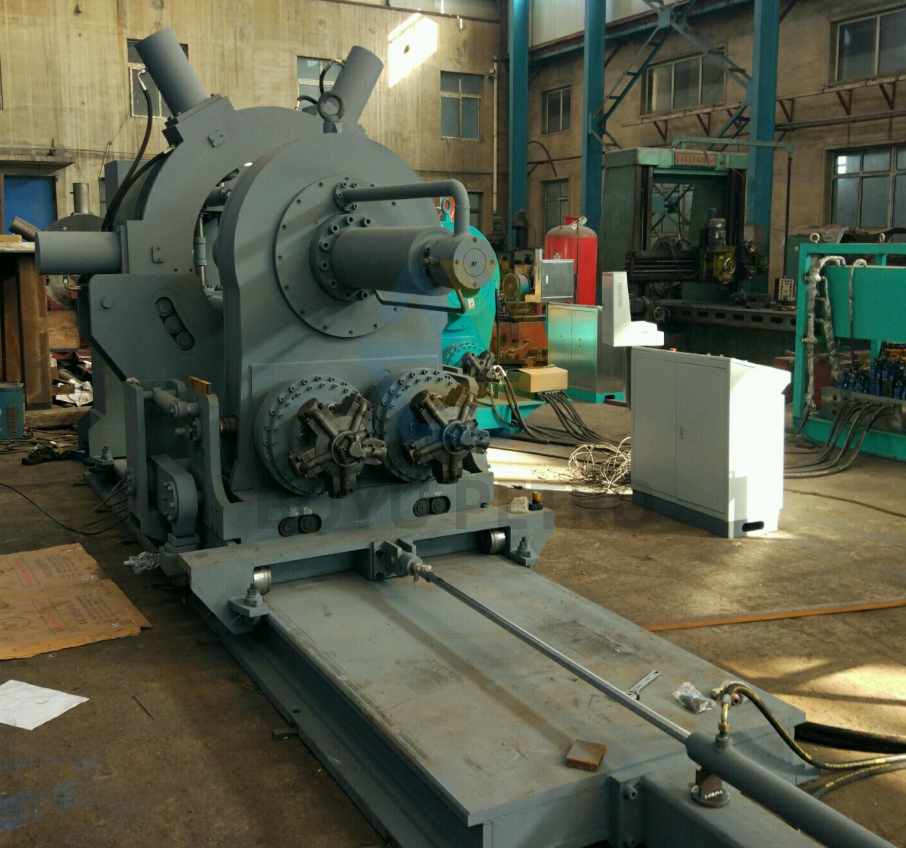

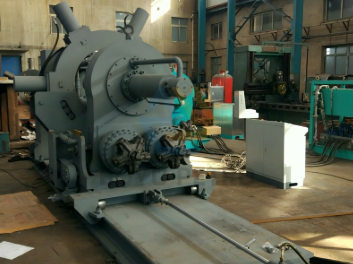

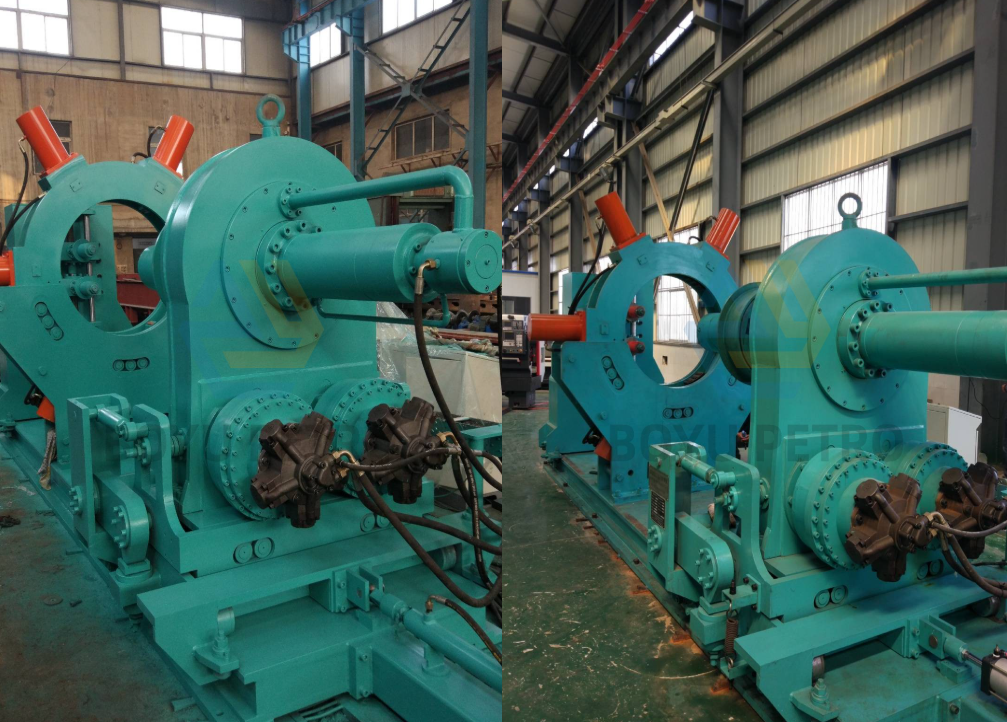

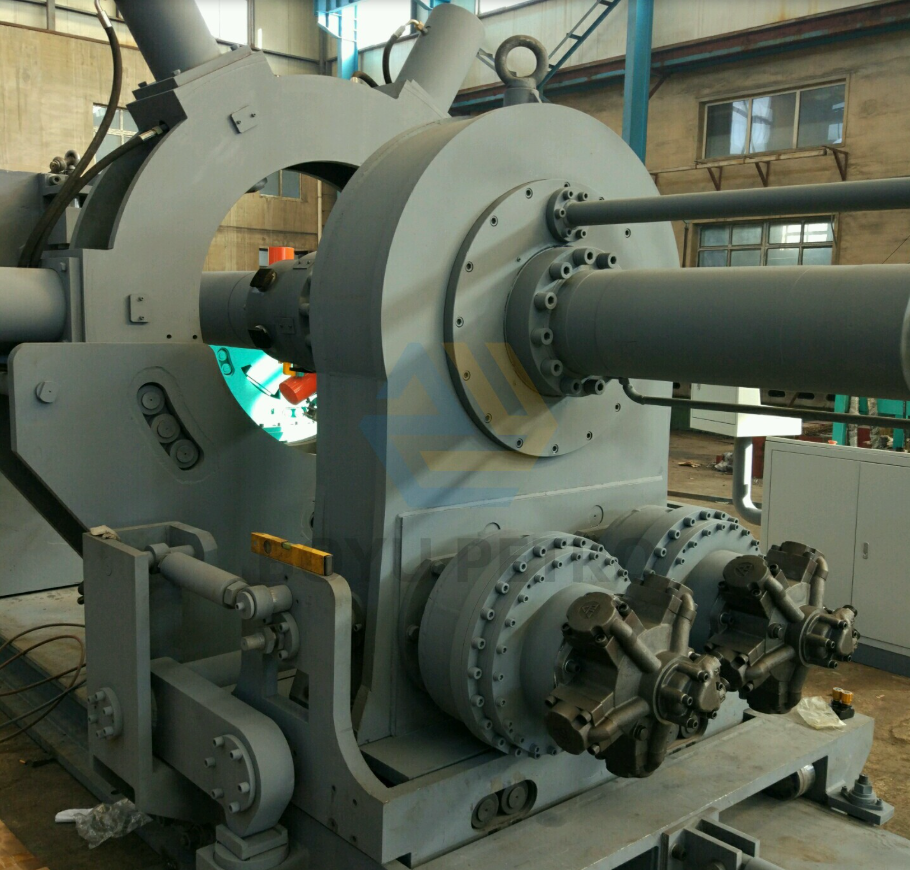

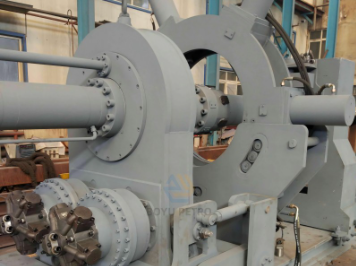

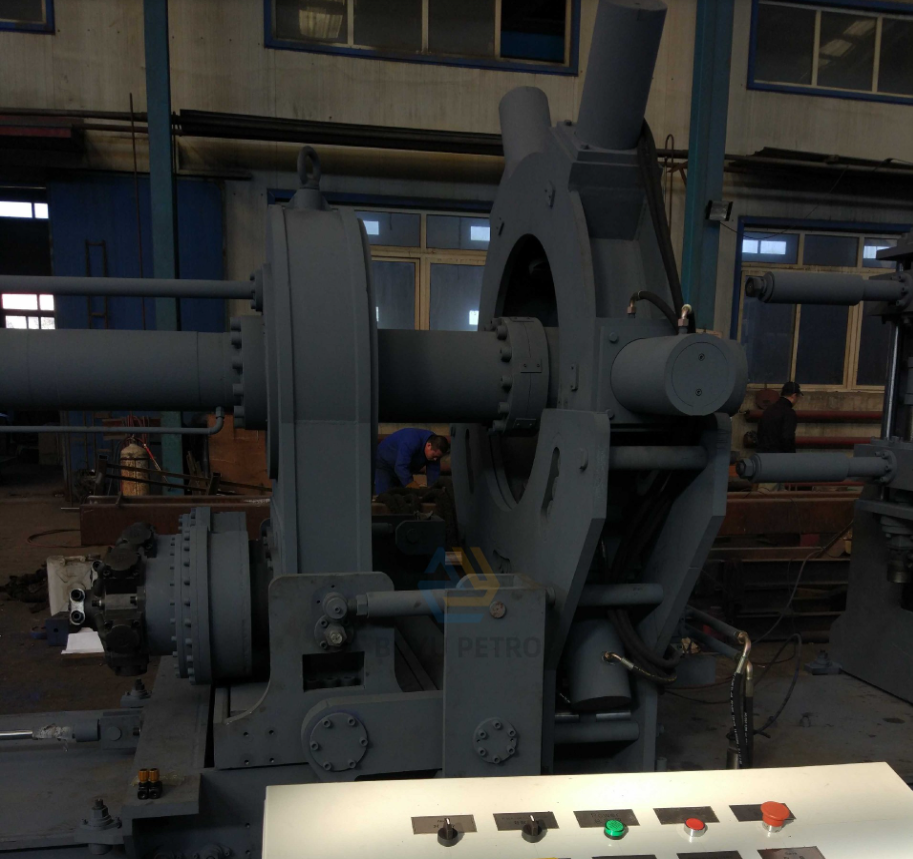

2、山东项目‑YNJQ1000 拧扣机
