型号：YNJX120
适用管径：外径 Φ5/8''‑4‑1/2''（15.88‑114mm）
最大上扣 / 卸扣扭矩：高速档 6kN・m（4425ft‑lb）；低速档 2kN・m（1475ft‑lb）
转速：低速最大 12r/min，高速最大 36r/min
产品介绍
YNJX120 行星夹紧拧扣机，是一款专业液压拧扣设备，专为油田油管、抽油杆、管件接箍精密上扣、卸扣作业设计。适配管材外径 15.88‑114mm（5/8"‑4‑1/2"），10MPa 工况下高速档最大扭矩可达 6kN・m。搭载西门子 S7‑1200 PLC+15 英寸工业一体机，扭矩‑圈数监测精准，自动化作业，运行稳定。设备采用四点同步行星夹紧结构，夹持牢靠不打滑，保护螺纹不受损伤，广泛应用于油田维修、管件装配生产线。可查阅我司全系列油田拧扣机，适配各类工况。
主要特点与技术优势
精准扭矩控制，满足 API 标准
10MPa 工作压力下，高速档最大扭矩 6kN・m，低速档 2kN・m；夹紧可靠，牙板压痕满足 API 规范。
四点式行星夹紧系统
采用行星齿轮回转机构，实现四点同步夹紧；夹紧力强劲稳定不打滑，传动平顺。
双档转速，多模式操作
设备配置高低速换挡机构，扭矩可自由调节；支持手动操作、按钮自动控制、微机全自动控制，用户可按需自由选择。
智能控制，数据全程可追溯
搭载西门子 S7‑1200 PLC+15 英寸工业一体机，支持自动 / 手动双模式；扭矩、圈数全部自动存储记录，实现完整作业数据追溯。
设备参数表
| 参数项目 | 参数值 |
|---|---|
| 型号 | YNJX‑120 |
| 通孔直径 | Φ120mm（约 Φ4‑3/4''） |
| 中心高度 | 810mm（支持定制） |
| 适用外径 | 15.88‑114mm（Φ5/8''‑4‑1/2''） |
| 转速范围 | 旋转头：低速最大 12r/min，高速最大 36r/min（可定制更高转速） |
| 上卸扣扭矩 | 10MPa 压力；高速最大 6kN・m（4425ft‑lb），低速最大 2kN・m（1475ft‑lb） |
| 应用场景 | 抽油杆、抽油泵柱塞、油管等管件螺纹的上扣、卸扣作业 |
| 扭矩显示 | 电脑端显示、记录、控制扭矩与旋转圈数 |
| 控制方式 | 西门子 S7‑1200 PLC+15 寸一体机，按钮操作；达到设定扭矩设备自动停机 |
| 扭矩精度 | 150ft·lb |
| 牙板压痕 | 符合 API 标准，不损伤管材精度；可选无压痕牙板，适配铬系等特殊材质，管材表面不留压痕 |
| 电机功率 | 15kW（可定制），ABB 变频器控制 |
| 液压系统 | 最大压力 10MPa；最大流量 120L/min |
| 适用扣型 | API 圆扣、BTC 扣；特殊扣 TS3SB、VAM、BDS、SEC、AB、ANTARES、T Blue 等 |
| 圈数测量分辨率 | 1/1000 |
| 扭矩控制精度 | 扭矩≤3120N・m：±5%；3120N・m≤扭矩≤7800N・m：±156N・m；扭矩≥7800N・m：±2% |
备注：6kN・m 换算英尺‑磅约等于 4425ft‑lb。
一、YNJX120 行星夹紧拧扣机结构与特点
1、标准型 YNJX120/06 行星夹紧拧扣机
YNJX120/06 拧扣机属于高性能油田液压拧扣设备，采用行星齿轮回转机构，四点同步夹紧；夹紧力强劲牢靠不打滑，传动平稳。配置高低速换挡，扭矩可自由调节，兼顾设备作业安全与操作灵活性。
操作系统：支持手动操作、按钮自动控制、微机全自动控制，用户可按需选择。
钳头用于夹持接箍，由液压马达驱动回转，完成油田油管螺纹接头的上扣、卸扣；作业过程可输出两档不同转速与扭矩。
2、YNJX120/06 抽油泵柱塞专用拧扣机
抽油泵柱塞液压双摩擦背钳拧扣机，整机由三大部件组成：主机单元、液压动力源、操作控制台。
1、主机单元：由平台底座、导轨、动力钳总成、摩擦式背钳总成、支撑托架组成。
2、支撑托架：可沿导轨纵向移动，用于承托抽油泵柱塞，将柱塞定位至背钳与动力钳工位。
3、摩擦式背钳总成：包含滚轮小车、本体夹紧油缸组件、活动牙板座、牙板。液压油缸驱动杠杆机构，使牙板抱紧抽油泵柱塞。牙板材质为球墨铸铁，可根据柱塞不同外径定制；弧形牙板与柱塞全面贴合，实现稳定摩擦夹紧。
4、动力钳总成：采用行星齿轮传动；内齿圈驱动四个行星齿轮，带动装有弧形牙板的行星卡爪。作业时卡爪向外伸出，从阀盖四周四点抱紧柱塞，实现回转上扣卸扣。动力钳配置双速变速箱：高速上扣、低速卸扣、最后松开采用高速档。液压马达由液压站供油，驱动双联齿轮组、中间齿轮、大齿轮输出稳定回转扭矩。
3、YNJX120/06 双动力钳 + 摩擦背钳抽油杆拧扣机
YNJX120 抽油杆拧扣机，由主机单元、液压站、操作控制台三大部件组成。核心优势为双动力钳结构，拆装作业无需翻转抽油杆 / 工件，大幅提升作业效率。
1、主机单元：由平台底座、导轨、2 套动力钳总成、摩擦式背钳总成、支撑托架组成。
2、支撑托架：可沿导轨纵向移动，用于承托抽油杆，定位至背钳、动力钳工位。
3、摩擦式背钳总成：包含滚轮小车、夹紧油缸组件、活动牙板座、牙板。油缸驱动杠杆压紧牙板，抱紧抽油杆。牙板为球墨铸铁材质，适配不同杆径定制；弧形牙板全接触面夹持，实现稳定摩擦夹紧。
4、动力钳总成：为本机核心部件，采用行星齿轮传动。内齿圈驱动四组行星齿轮，带动带弧形牙板的行星卡爪；回转时卡爪伸出，四点抱紧工件完成上扣卸扣。配置双速变速箱：高速上扣、低速卸扣、终松高速。液压马达获取液压站压力油，驱动双联齿轮组、中间齿轮、大齿轮输出拧扣回转扭矩。
YNJX120 行星夹紧拧扣机主要部件

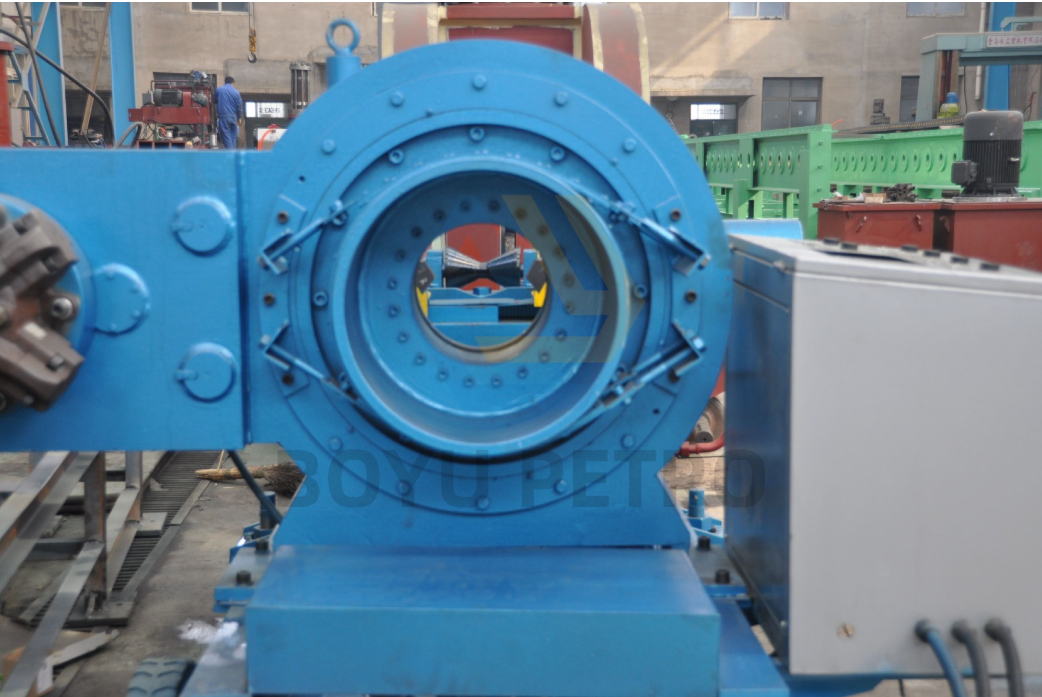

1、动力钳总成
2、背钳总成
3、电液控制系统
4、控制系统（PLC + 上位机）

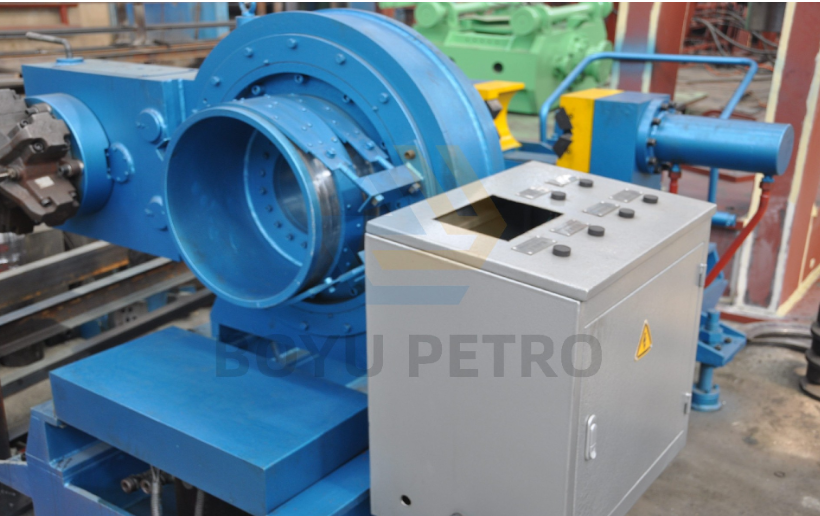

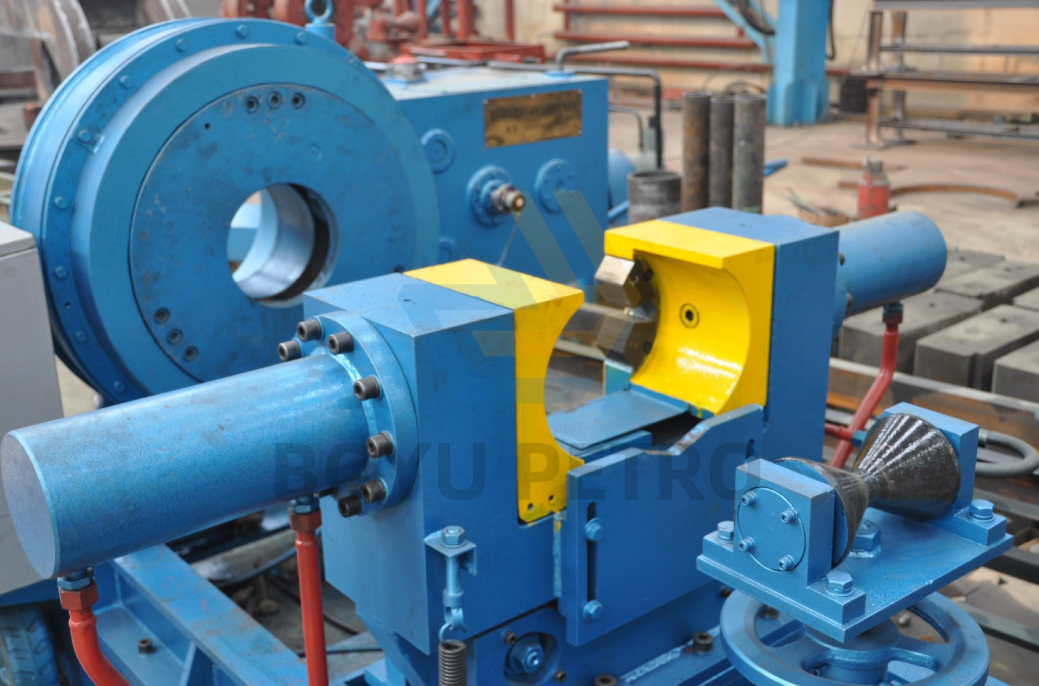

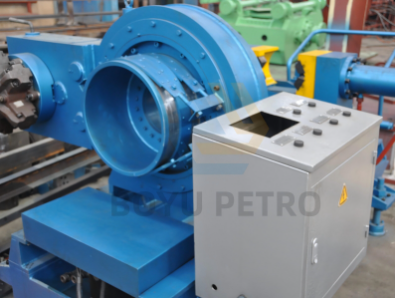

关键部件实拍

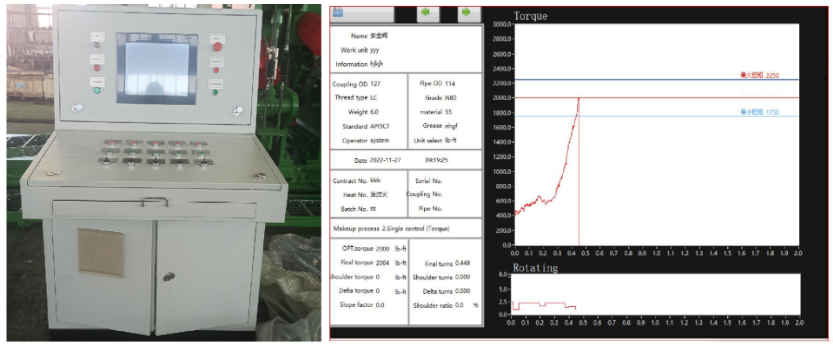

控制柜与拧扣机扭矩‑圈数曲线图
二、供货范围
| 序号 | 名称 | 数量 | 备注 |
|---|---|---|---|
| 1 | 拧扣机主机 | 1 套 | 含动力钳总成、背钳总成、底座、2 套移动支撑 |

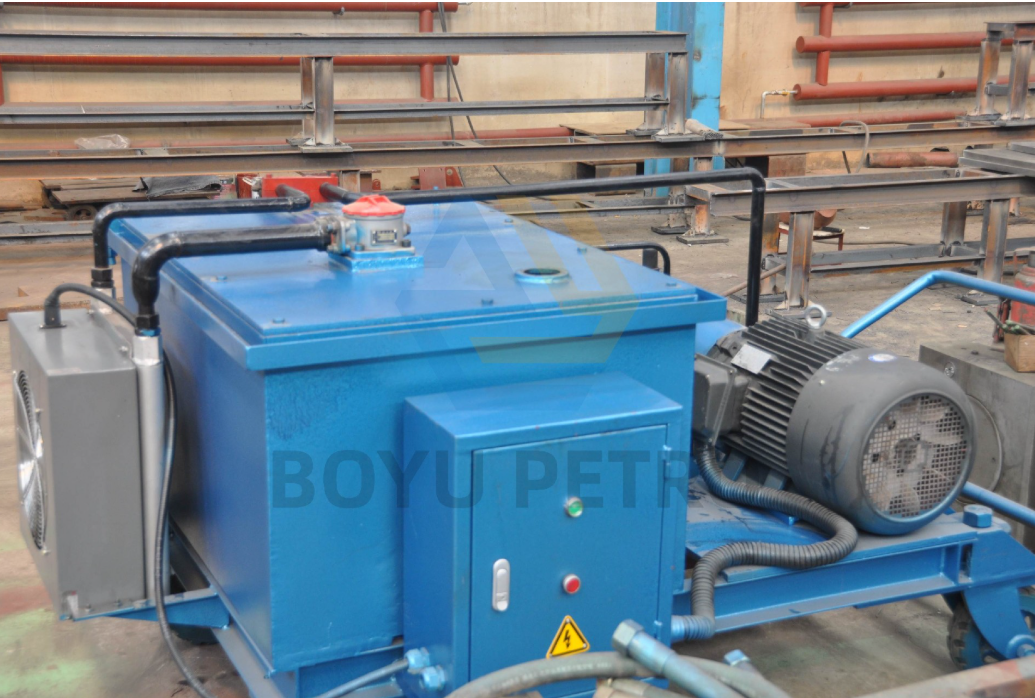

| 2 | 液压站 | 1 套 | 液压泵、阀组、集成块、油箱、电机、风冷散热器、管路 |
| 3 | 电气控制柜 | 1 套 | 操作面板、工业电脑、控制箱体 |
| 4 | 技术资料 | 1 套 | 含出厂检验合格证、质保书、操作维护手册、安装图纸、电子图纸 |
三、设备参考实拍图

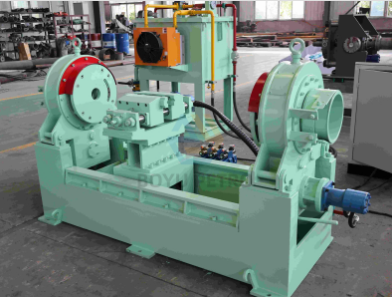

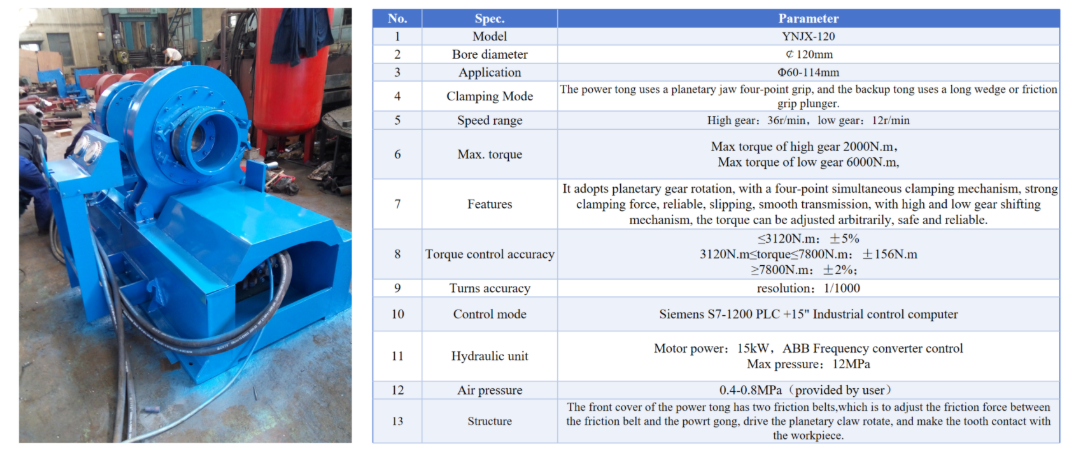

1、YNJX120/06 标准型拧扣机

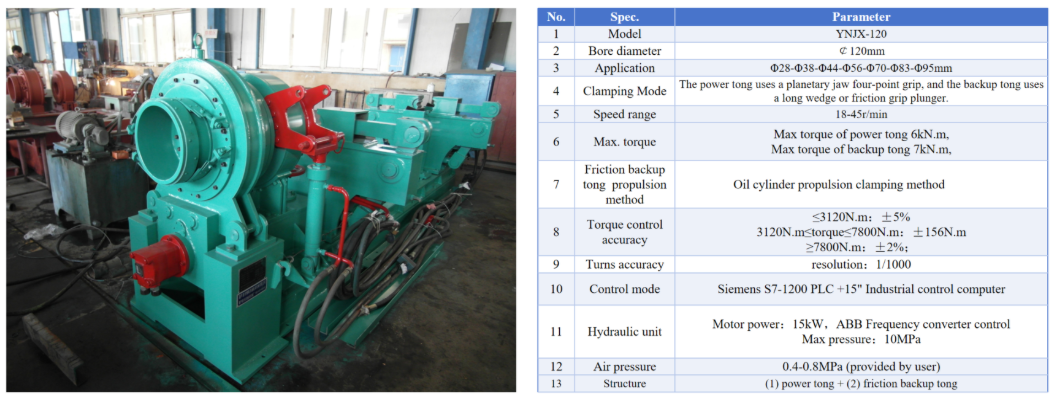

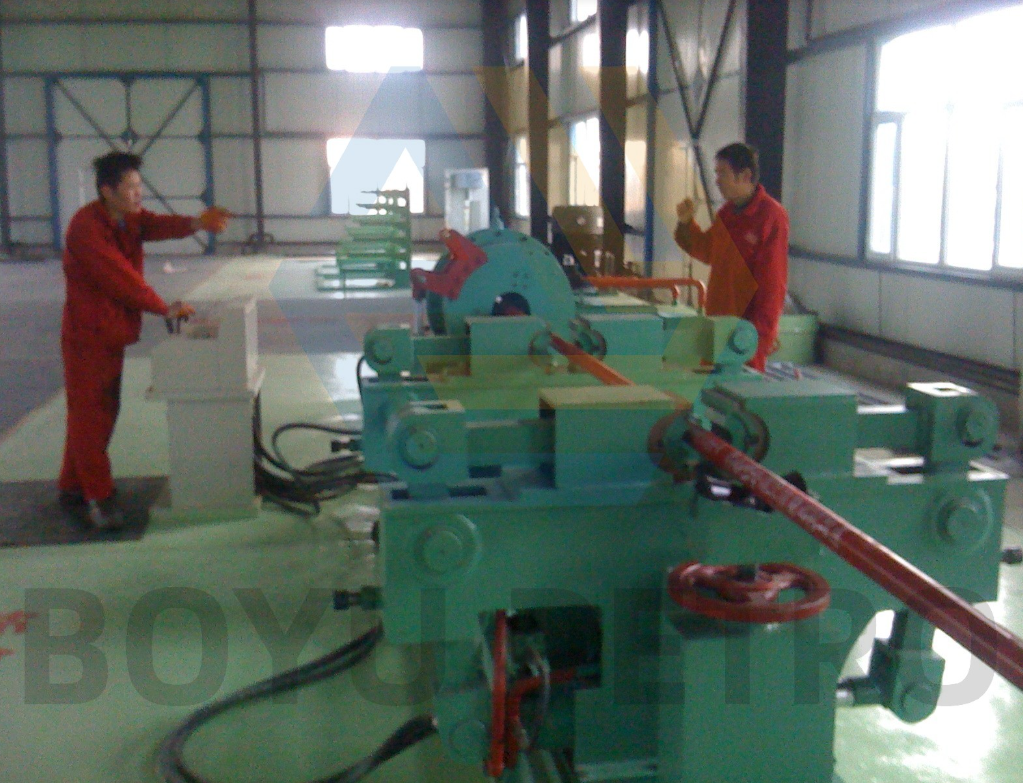

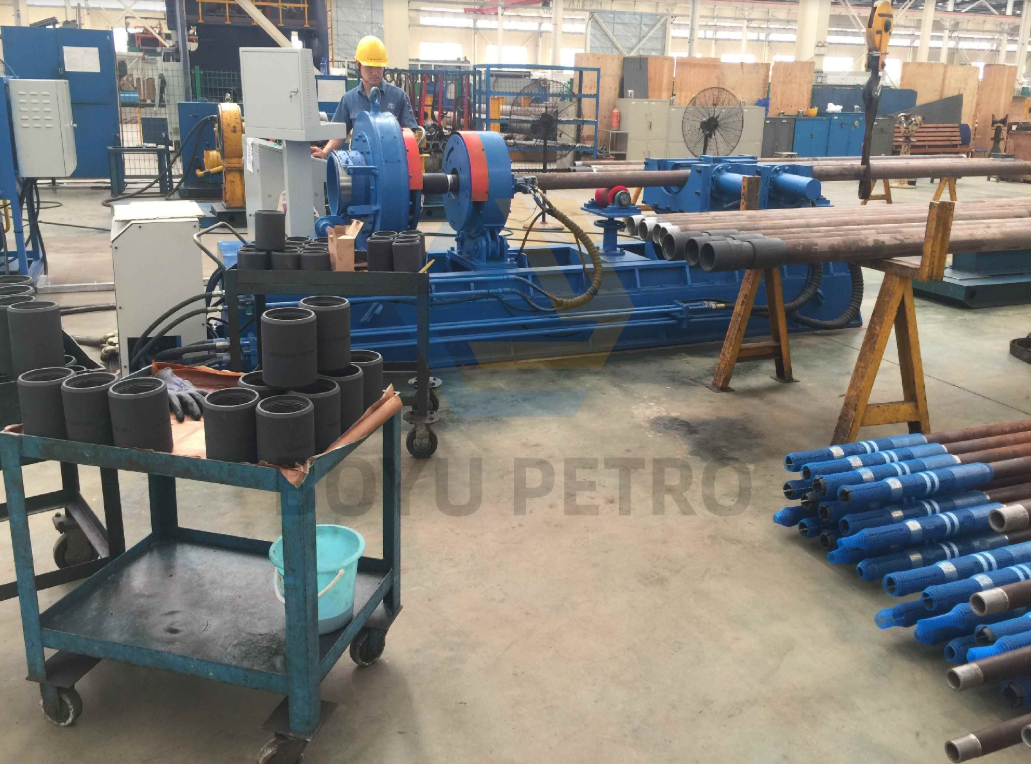

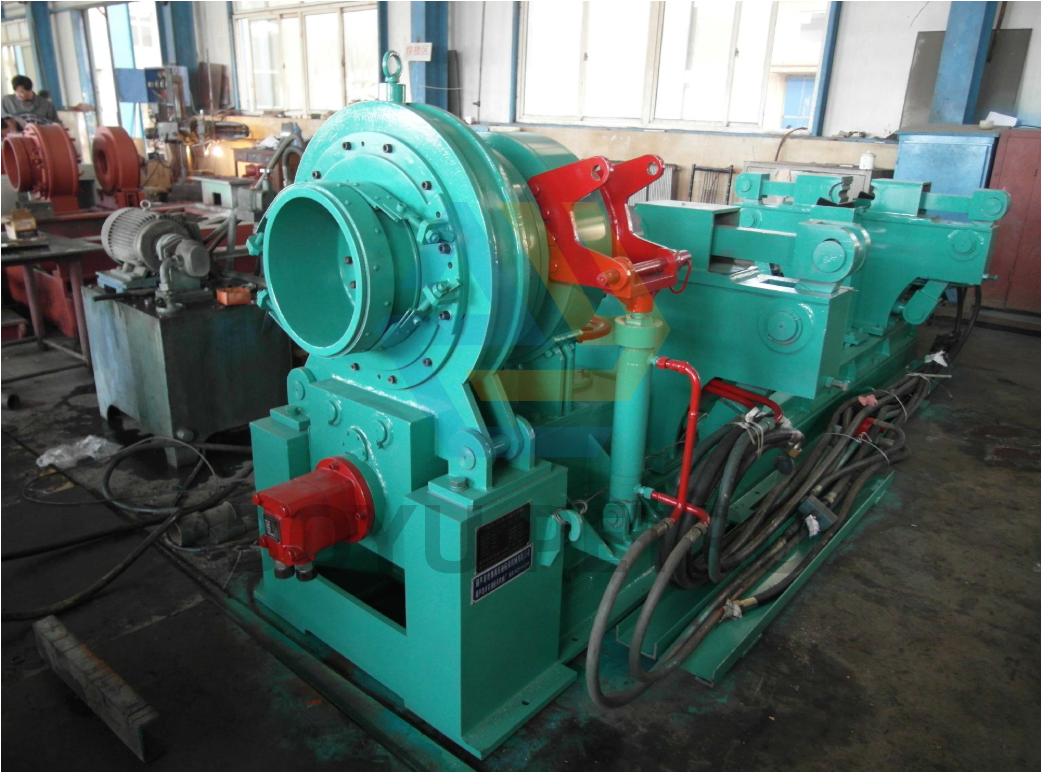

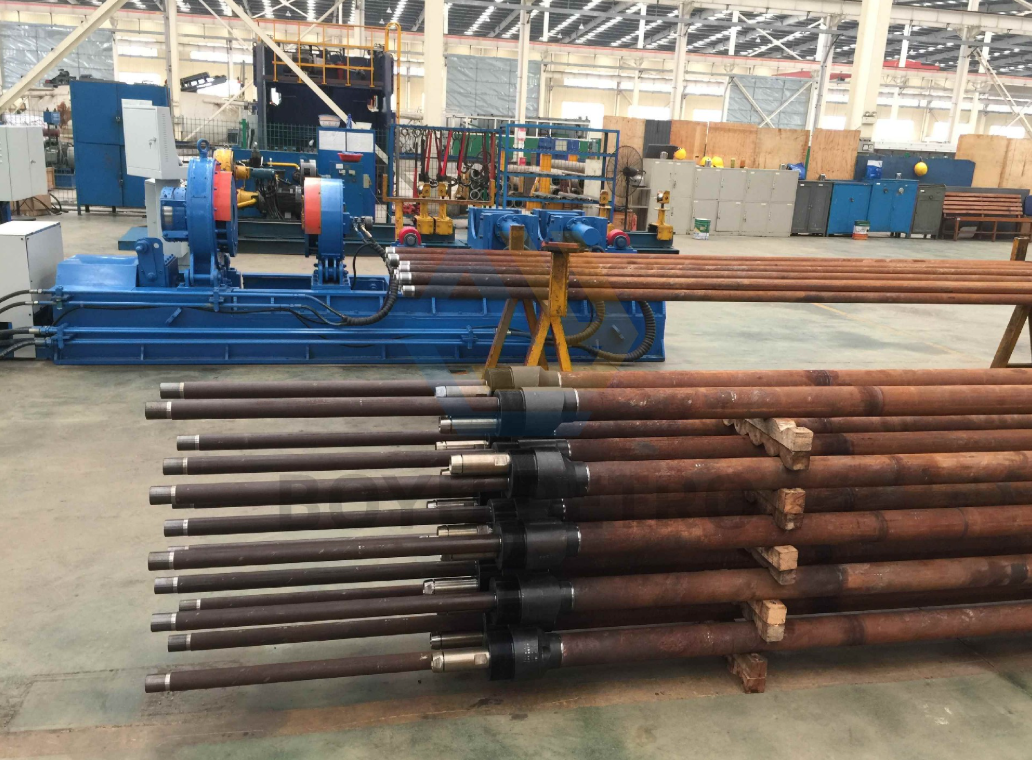

2、YNJX120/06 抽油泵柱塞专用拧扣机

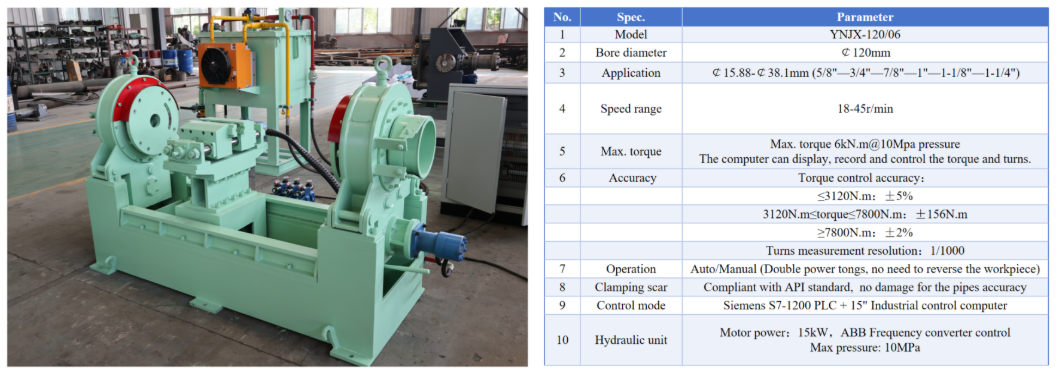

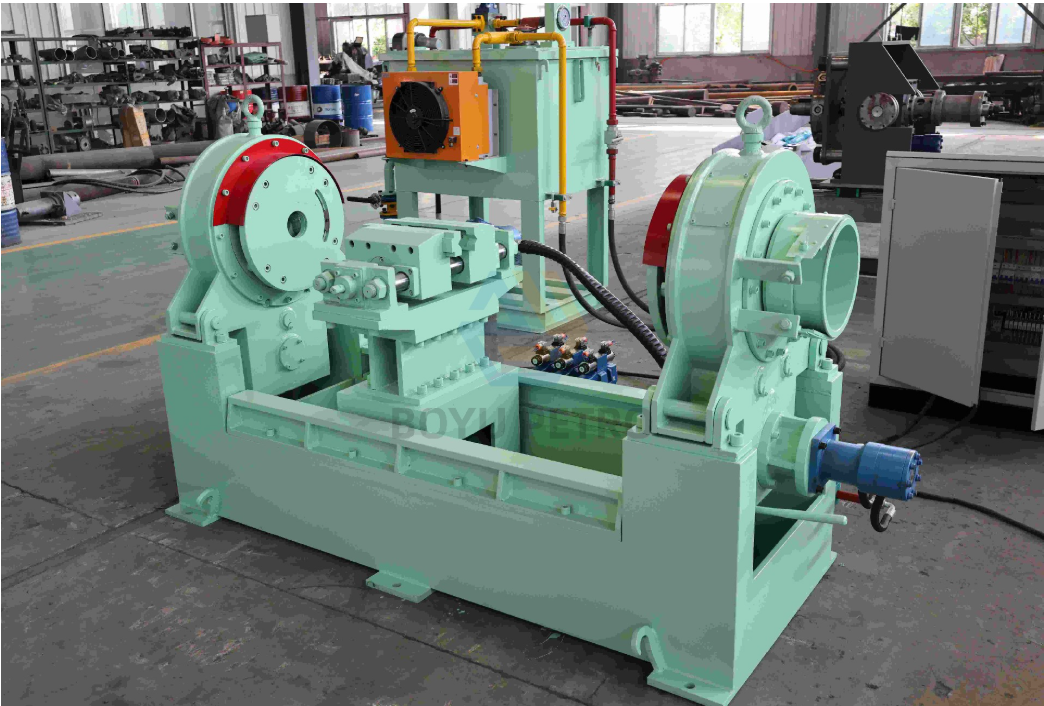

3、YNJX120/06 双动力钳 + 摩擦背钳抽油杆拧扣机
