行星式夹紧（PC）

YNJX210 行星夹紧拧扣机

博禹石油 YNJX210 行星夹紧拧扣机，中口径油管套管拧扣机、井下工具拧扣机，采用四点同步行星夹紧结构，适配 2‑3/8"‑5‑1/2" 油管套管，最大扭矩 20kN・m。这款 API 无压痕拧扣机搭载 PLC 控制系统，扭矩数据全程可追溯，支持管径扩展定制，适配各类特殊扣螺纹，设备可定制，欢迎咨询拧扣机方案与报价。

在线咨询全国热线
15313417945

产品描述

型号：YNJX210

适用管径：外径 Φ2‑3/8''‑7‑3/8''（标准 60‑140mm，可定制扩展至 139‑340mm）

最大上扣 / 卸扣扭矩：20kN·m（14751ft‑lb）

转速：低速最大 12r/min，高速最大 40r/min

产品介绍

YNJX210 行星夹紧拧扣机，是一款专业液压拧扣设备，专为油田油管、套管、井下工具精密上扣、卸扣作业设计。标准适配管材外径 60‑140mm（2‑3/8"‑5‑1/2"），16MPa 工况下最大扭矩可达 20kN・m。搭载西门子 S7‑1200 PLC+15 英寸工业一体机，扭矩‑圈数监测精准，自动化作业，运行稳定。设备采用四点同步行星夹紧结构，夹持牢靠不打滑，保护螺纹不受损伤；可选配无压痕牙板适配铬系与高端特殊扣螺纹。广泛用于油田井下工具装配、管材生产与修复生产线。支持定制化解决方案。可查阅我司全系列油田拧扣机，适配各类工况。

主要特点与技术优势

大扭矩输出，满足 API 标准

16MPa 工作压力下最大上扣扭矩 20kN・m（14751ft‑lb），适配中口径油管套管螺纹接头；夹紧牢靠，牙板压痕符合 API 规范。

四点式行星夹紧系统

采用行星齿轮回转机构，实现四点同步夹紧；夹紧力强劲稳定不打滑，传动平顺。

双档转速，多模式操作

设备配置高低速换挡机构，扭矩可自由调节；支持手动操作、按钮自动控制、微机全自动控制，用户可按需自由选择。

智能控制，数据全程可追溯

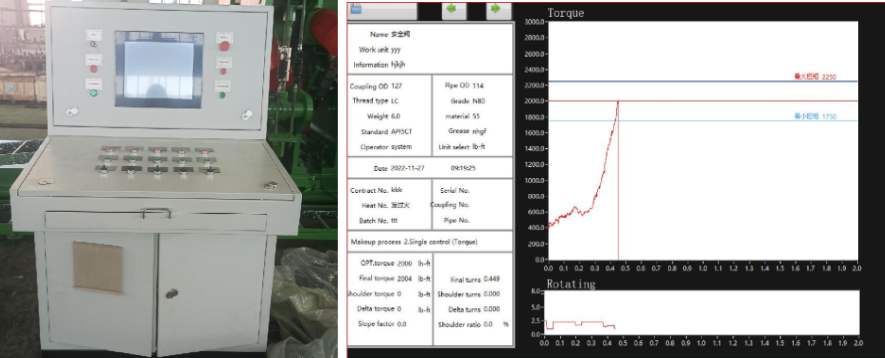

搭载西门子 S7‑1200 PLC+15 英寸工业一体机，支持自动 / 手动双模式；扭矩、圈数全部自动存储记录，实现完整作业数据追溯。

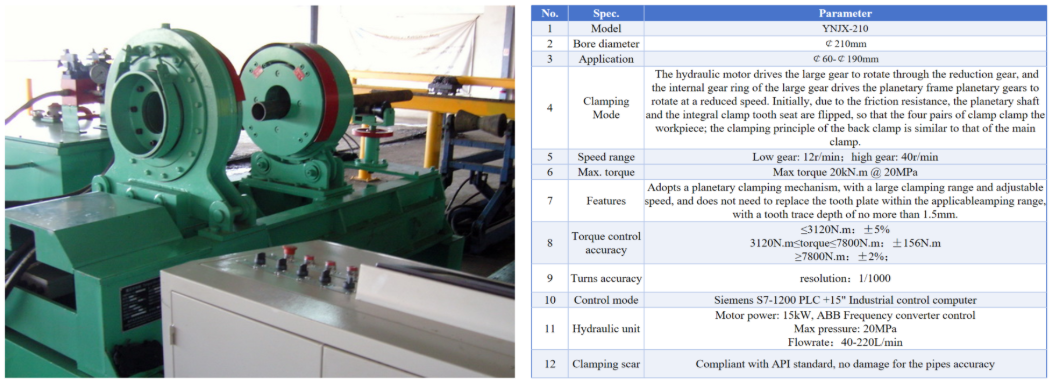

设备参数表

参数项目	参数值
型号	YNJX‑210
通孔直径	Φ210mm（约 Φ8‑1/4''）
中心高度	810mm（支持定制）
适用外径	标准 60‑140mm（Φ2‑3/8"‑5‑1/2"）；可定制扩展 139‑340mm（Φ5‑1/2''‑13‑3/8''）
转速范围	旋转头：低速最大 12r/min，高速最大 40r/min
上卸扣扭矩	16MPa 压力，最大 20kN・m（14751ft‑lb）
应用场景	油管、套管、井下工具及组件螺纹接头的上扣、卸扣作业
扭矩显示	电脑端显示、记录、控制扭矩与旋转圈数
控制方式	西门子 S7‑1200 PLC+15 寸一体机，按钮操作；达到设定扭矩设备自动停机
扭矩精度	150ft·lb

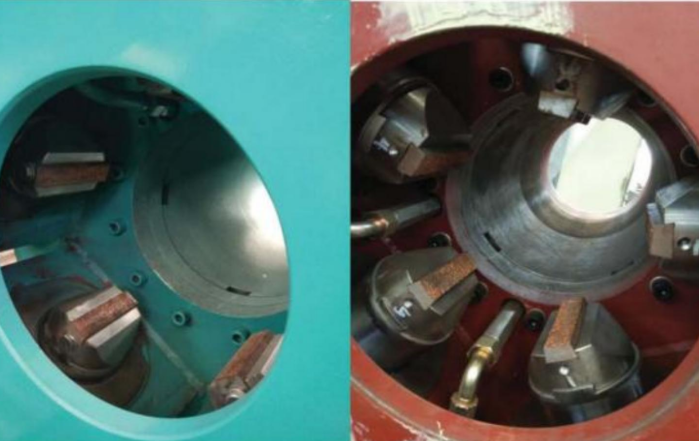

牙板压痕	符合 API 标准，不损伤管材精度；可选无压痕牙板，适配铬系等特殊材质，管材表面不留压痕
电机功率	15kW（可定制），ABB 变频器控制
液压系统	最大压力 16MPa；最大流量 120L/min
适用扣型	API 圆扣、BTC 扣；特殊扣 TS3SB、VAM、BDS、SEC、AB、ANTARES、T Blue 等
圈数测量分辨率	1/1000
扭矩控制精度	扭矩≤3120N・m：±5%；3120N・m≤扭矩≤7800N・m：±156N・m；扭矩≥7800N・m：±2%

备注：20kN・m 换算英尺‑磅约等于 14751ft‑lb。

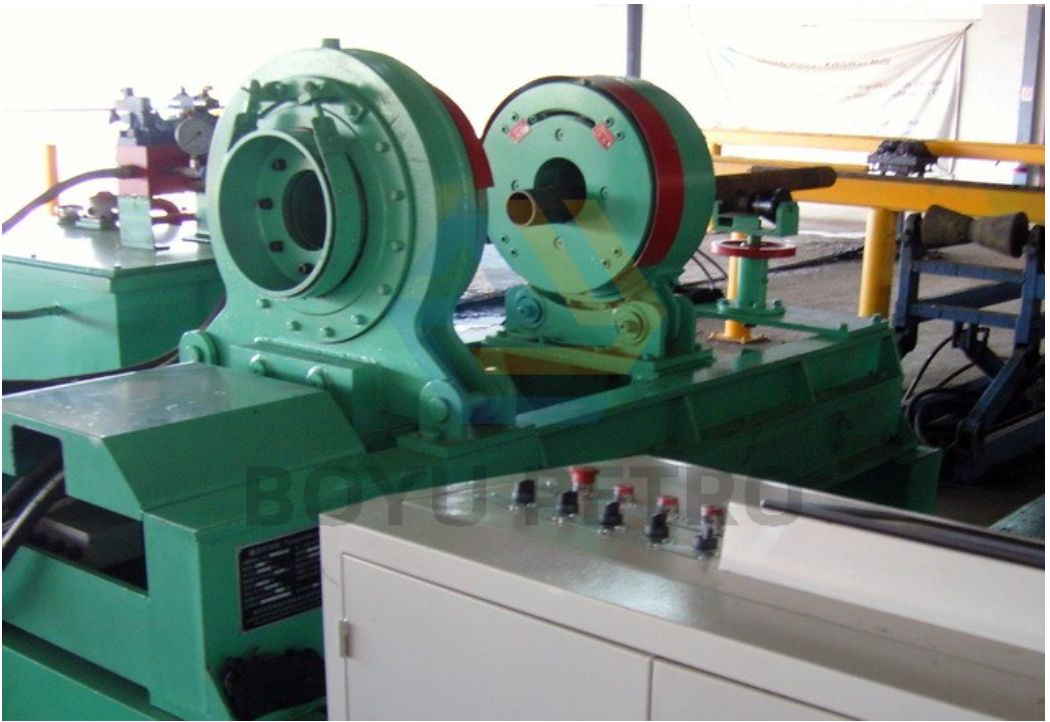

一、YNJX210 行星夹紧拧扣机结构与特点

YNJX210/20 拧扣机属于重型液压拧扣设备，采用行星齿轮回转机构，四点同步夹紧；夹紧力强劲牢靠不打滑，传动平稳。配置高低速换挡，扭矩可自由调节，兼顾设备作业安全与可靠性。

设备支持手动操作、按钮自动控制、微机全自动控制，用户可按需选用。钳头夹持接箍，由液压马达驱动回转，完成油田套管螺纹接头的上扣、卸扣；螺纹上卸扣可切换两档不同转速与扭矩。

液压动力单元由油箱、电机、液压泵、控制阀等部件组成；电机驱动液压泵将电能转换为液压能。液压系统工作压力通过溢流阀调节，兼具调压与安全保护双重功能，系统压力由压力表直观显示。液压站配置低噪音液压泵，有效降低整机噪音，保障设备安全稳定运行。
