型号：YNJX160
适用管径：外径 Φ2‑3/8''‑5‑1/2''（60‑140mm）
最大上扣 / 卸扣扭矩：20kN·m（14751ft‑lb）
转速：1‑20r/min（自动换挡、自动换向）
产品介绍
YNJX160 行星夹紧拧扣机，是一款专业液压拧扣设备，专为油田油管、套管、射孔枪装配生产线、井下工具精密上扣、卸扣作业设计。适配管材外径 60‑140mm（2‑3/8"‑5‑1/2"），20MPa 工况下最大扭矩可达 20kN・m。搭载西门子 S7‑1200 PLC+15 英寸工业一体机，扭矩‑圈数监测精准，自动化作业，运行稳定。动力钳采用行星凸轮夹紧机构，四点均匀夹紧；支持上扣卸扣自动双速换挡、自动换向。背钳采用 120° 均布三支液压油缸，可实现无压痕夹紧；可选配无压痕牙板适配铬系与高端特殊扣螺纹。广泛用于射孔枪装配、油管套管生产修复生产线。支持定制化解决方案。可查阅我司全系列油田拧扣机，适配各类工况。
主要特点与技术优势
大扭矩输出，满足 API 标准
20MPa 工作压力下最大上扣扭矩 20kN・m（14751ft‑lb），适配油管、套管、射孔枪螺纹接头；夹紧牢靠，牙板压痕符合 API 规范。
四点行星凸轮夹紧系统
动力钳采用行星凸轮夹紧机构，四组凸轮由行星齿轮驱动，沿接箍 360° 圆周实现四点均匀夹紧；夹紧力与输出扭矩自动成正比，扭矩越大夹紧力同步增大。
全自动双速换向作业
设备支持上扣、卸扣自动双速换挡以及自动换向；双液压马达驱动动力钳，可双向旋转，自动化程度高。
智能控制，数据全程可追溯
搭载西门子 S7‑1200 PLC+15 英寸工业一体机，支持自动 / 手动双模式；扭矩、圈数全部自动存储记录，实现完整作业数据追溯。
设备参数表
| 参数项目 | 参数值 |
|---|---|
| 型号 | YNJX‑160 |
| 通孔直径 | Φ160mm（约 Φ6‑1/4''） |
| 中心高度 | 950mm（支持定制） |
| 适用外径 | 60‑140mm（Φ2‑3/8"‑5‑1/2"） |
| 转速范围 | 旋转头转速：1‑20r/min（自动换挡、自动换向） |
| 上卸扣扭矩 | 20MPa 压力，最大 20kN・m（14751ft‑lb） |
| 应用场景 | 射孔枪装配生产线，油管、套管、井下工具组件螺纹上扣、卸扣作业 |
| 扭矩显示 | 电脑端显示、记录、控制扭矩与旋转圈数 |
| 控制方式 | 西门子 S7‑1200 PLC+15 寸一体机，按钮操作；达到设定扭矩设备自动停机 |
| 扭矩精度 | 150ft·lb |
| 牙板压痕 | 符合 API 标准，不损伤管材精度；可选无压痕牙板，适配铬系等特殊材质，管材表面不留压痕 |
| 电机功率 | 15kW（可定制），ABB 变频器控制 |
| 液压系统 | 最大压力 16‑20MPa；流量 20‑120L/min |
| 适用扣型 | API 圆扣、BTC 扣；特殊扣 TS3SB、VAM、BDS、SEC、AB、ANTARES、T Blue 等 |
| 圈数测量分辨率 | 1/1000 |
| 扭矩控制精度 | 扭矩≤3120N・m：±5%；3120N・m≤扭矩≤7800N・m：±156N・m；扭矩≥7800N・m：±2% |
| 气源压力 | 0.4‑0.6MPa（客户自备气源） |
备注：50kN・m 换算英尺‑磅约等于 36878ft‑lb。
一、YNJX160 行星夹紧拧扣机结构与特点
YNJX160 液压拧扣机，动力钳采用行星凸轮夹紧机构；四组行星齿轮驱动 90° 均布的四组凸轮，依靠摩擦带实现凸轮夹紧。该结构夹持范围广、整机强度高，无需更换工装牙板。背钳采用三支 120° 均布液压油缸夹紧，夹持范围大、结构强度高，无需更换工装，可实现无压痕夹紧。
动力钳总成
A. 动力钳采用封闭式钳头夹持接箍，固定于底座，不随螺纹进给移动。
B. 双液压马达驱动，双向旋转；支持上扣卸扣自动双速换挡、自动换向。
C. 夹紧机构：行星齿轮驱动四组凸轮完成夹紧，每组凸轮装配牙板，对接箍圆周四点均匀夹持；夹紧力与扭矩自动成正比，扭矩增大，牙板咬合深度同步增加，反之减小；在满足扭矩要求的前提下最大限度降低接箍表面牙板压痕。
背钳总成
A）背钳采用三缸封闭式夹紧机构抱紧管体；安装于滑动小车上，上卸扣作业时可以跟随螺纹进给移动。
B）三支油缸由同步电机控制同步动作；同步电机只做同步控制，不做旋转输出。
C）背钳支座安装拉压力传感器，精确采集作业扭矩；通过力值 × 力臂长度计算实际扭矩。
D）背钳进退由气缸驱动，最大行程 0.8 米。
E）背钳具备微量浮动补偿，适配细微螺纹偏差以及工件轻微弯曲。
F）背钳最大通径 Φ180mm。
YNJX160 行星夹紧拧扣机主要部件
1、动力钳总成
2、背钳总成
3、电液控制系统
4、控制系统（PLC + 上位机）
关键部件实拍

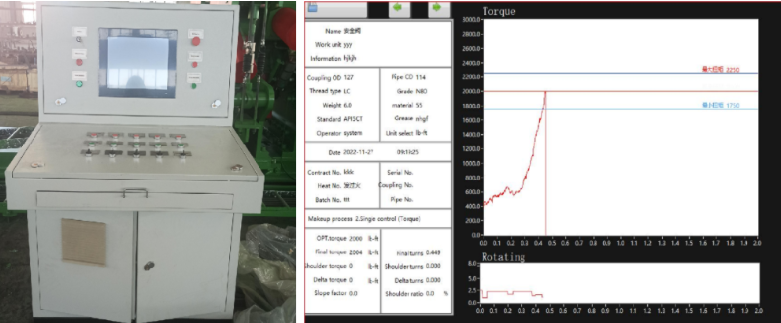

控制柜与拧扣机扭矩‑圈数曲线图

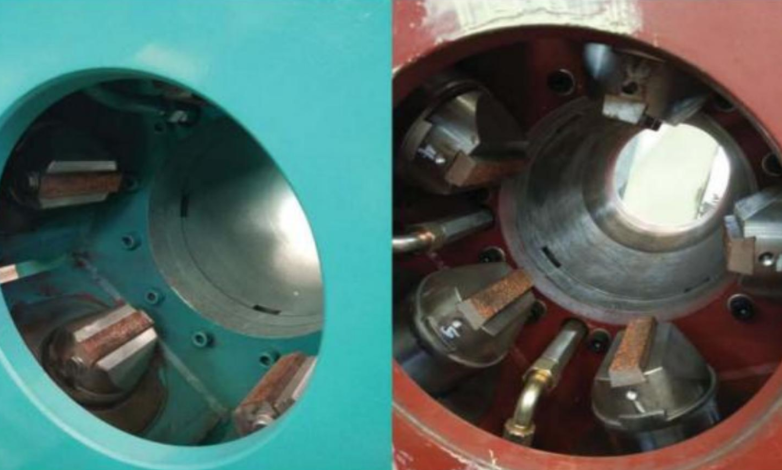

无压痕牙板实拍
二、供货范围
| 序号 | 名称 | 数量 | 备注 |
|---|---|---|---|
| 1 | 拧扣机主机 | 1 套 | 含动力钳总成、背钳总成、底座、2 套移动支撑 |
| 2 | 液压站 | 1 套 | 液压泵、阀组、集成块、油箱、电机、风冷散热器、管路 |
| 3 | 电气控制柜 | 1 套 | 操作面板、工业电脑、控制箱体 |
| 4 | 牙板 | 10 件 | ‑ |
| 5 | 微型牙板 | 10 件 | ‑ |
| 6 | 技术资料 | 1 套 | 含出厂检验合格证、质保书、操作维护手册、安装图纸、电子图纸 |
三、设备参考实拍图

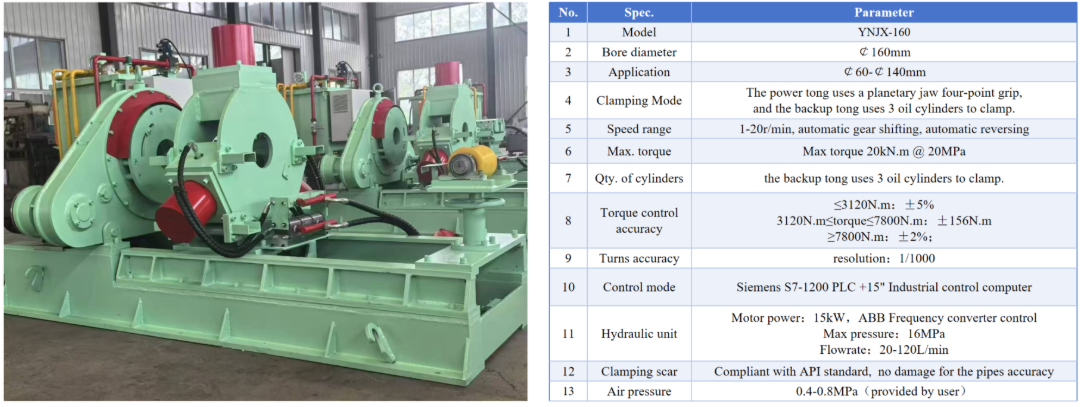

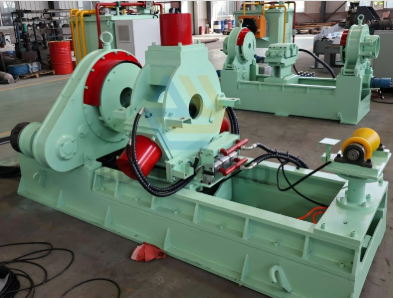

1、YNJX160/20 标准型行星夹紧拧扣机

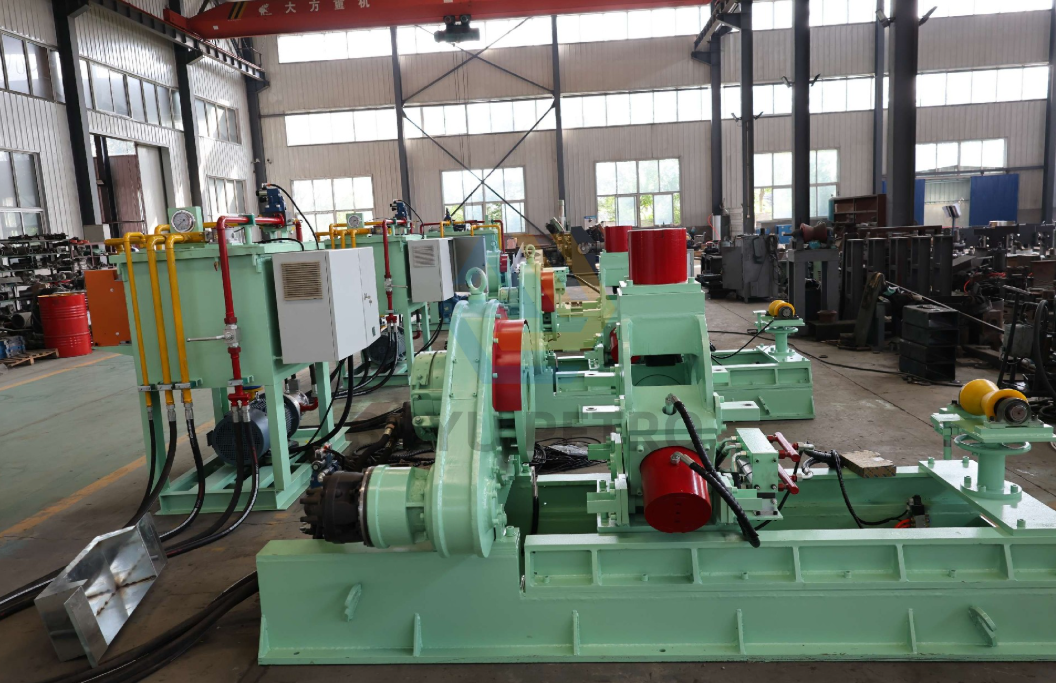

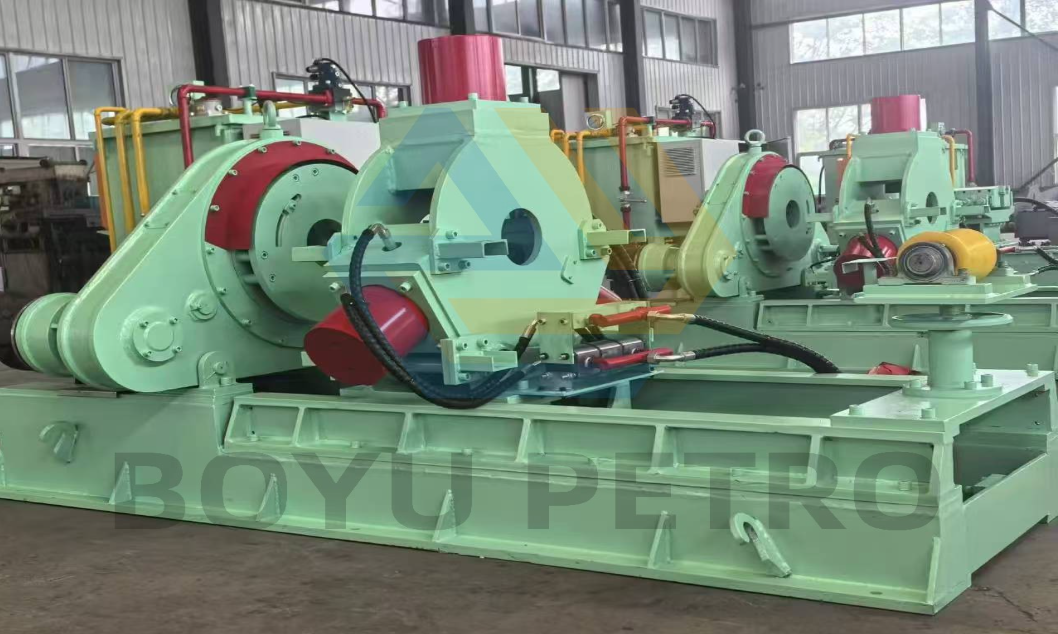

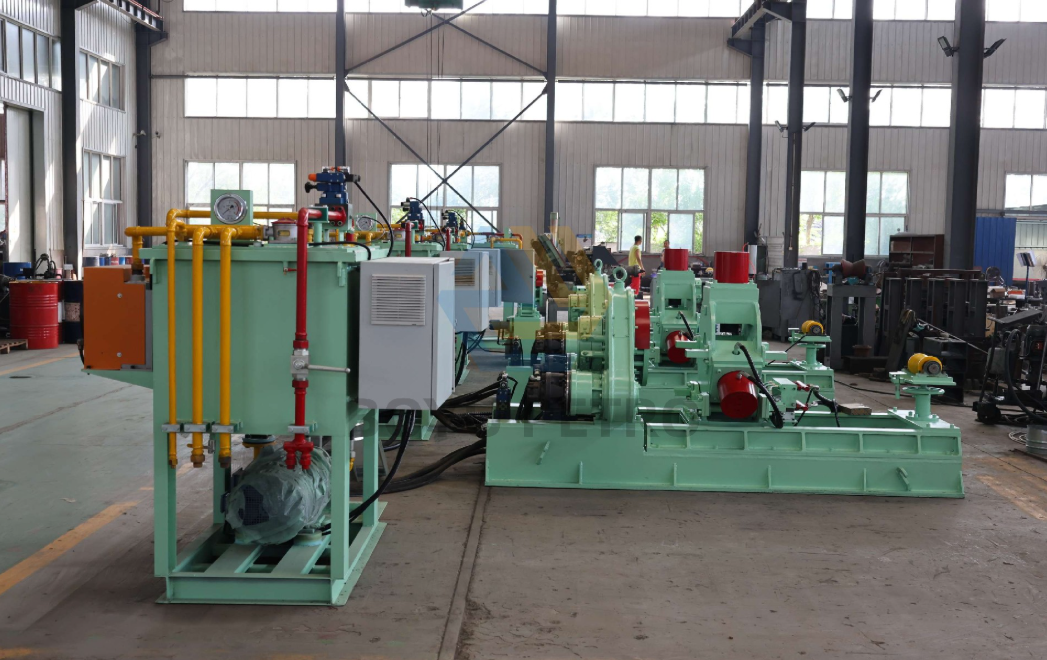

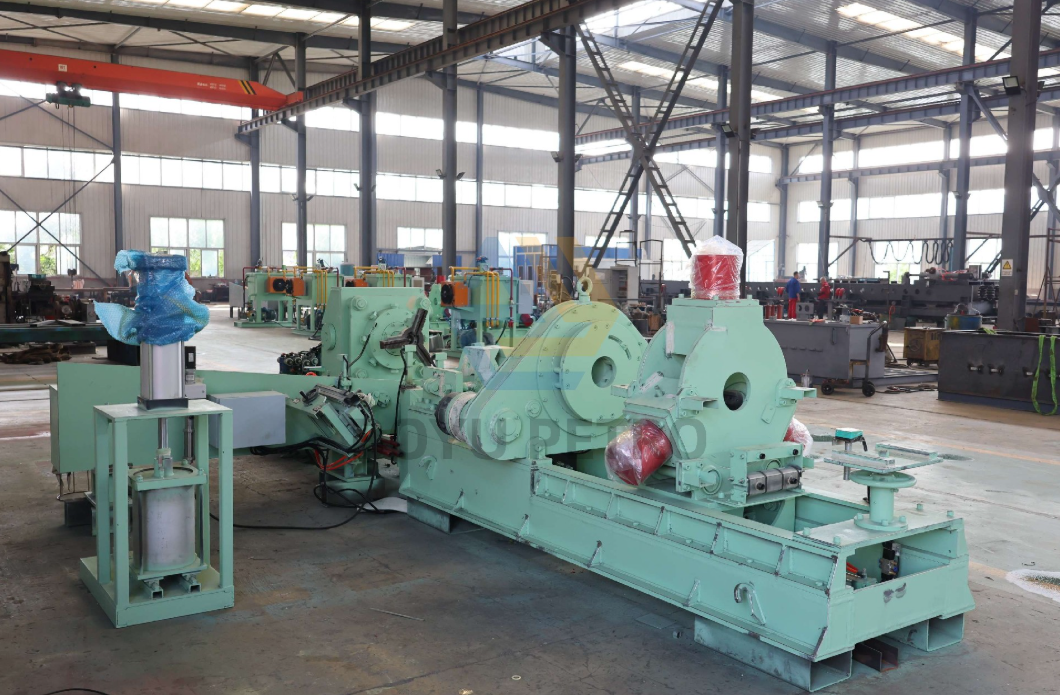

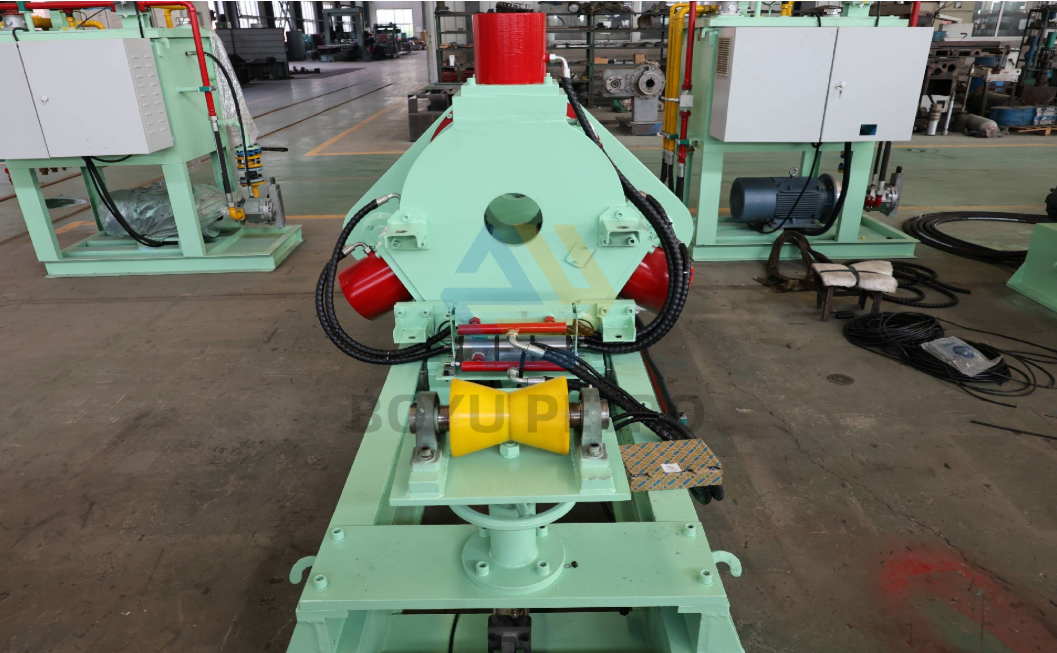

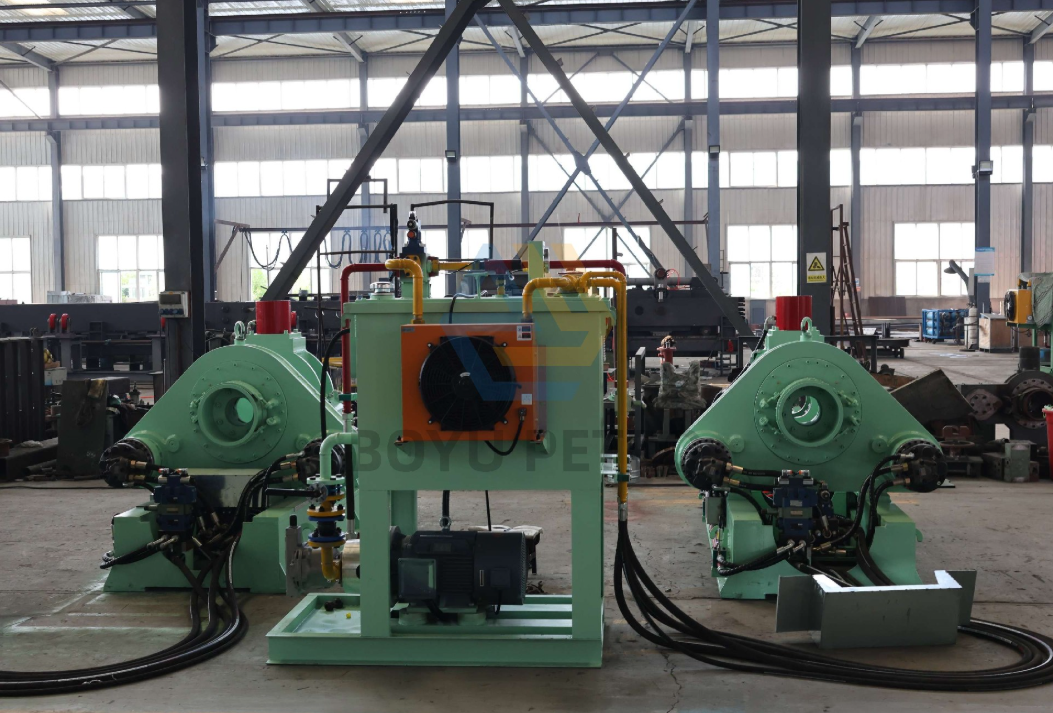

2、YNJX160/20 中石油项目设备（第一组实拍）

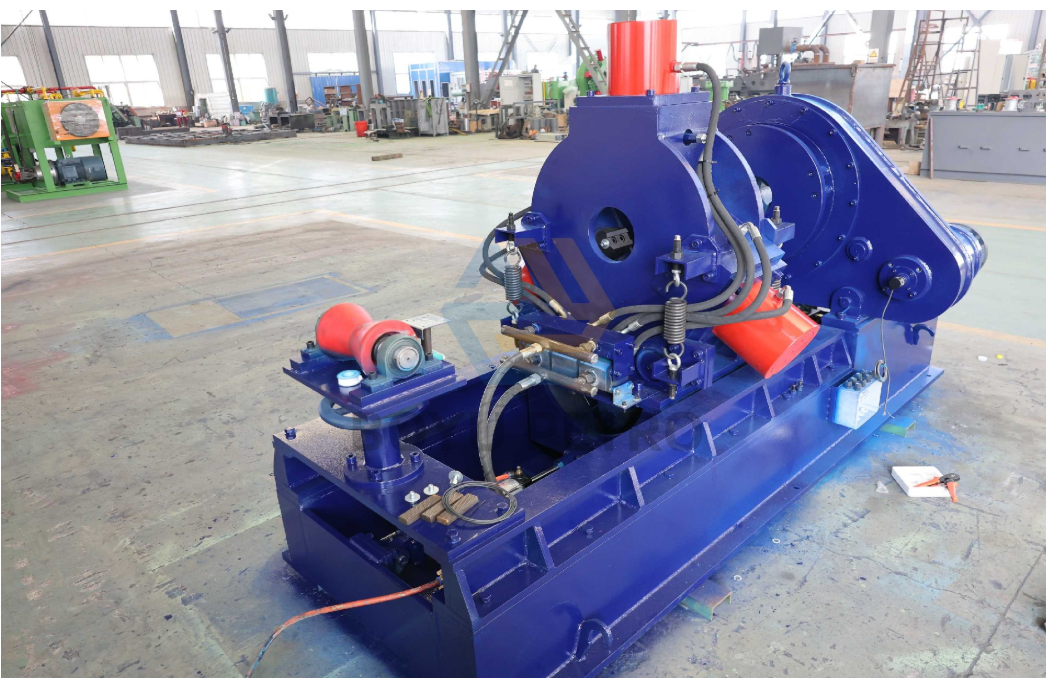

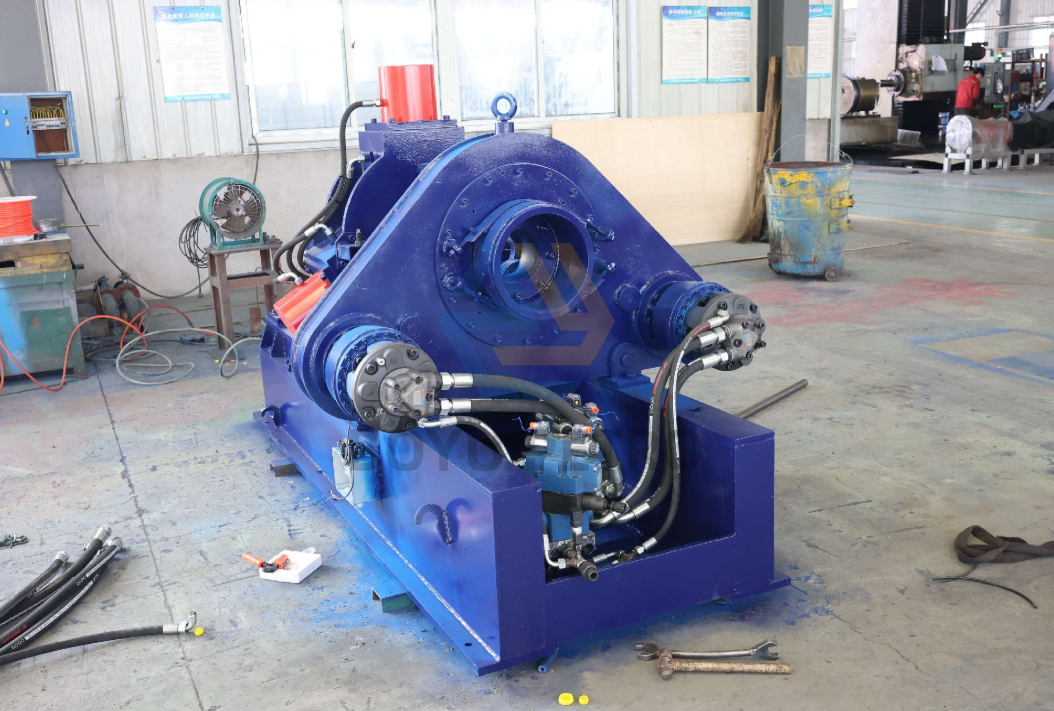

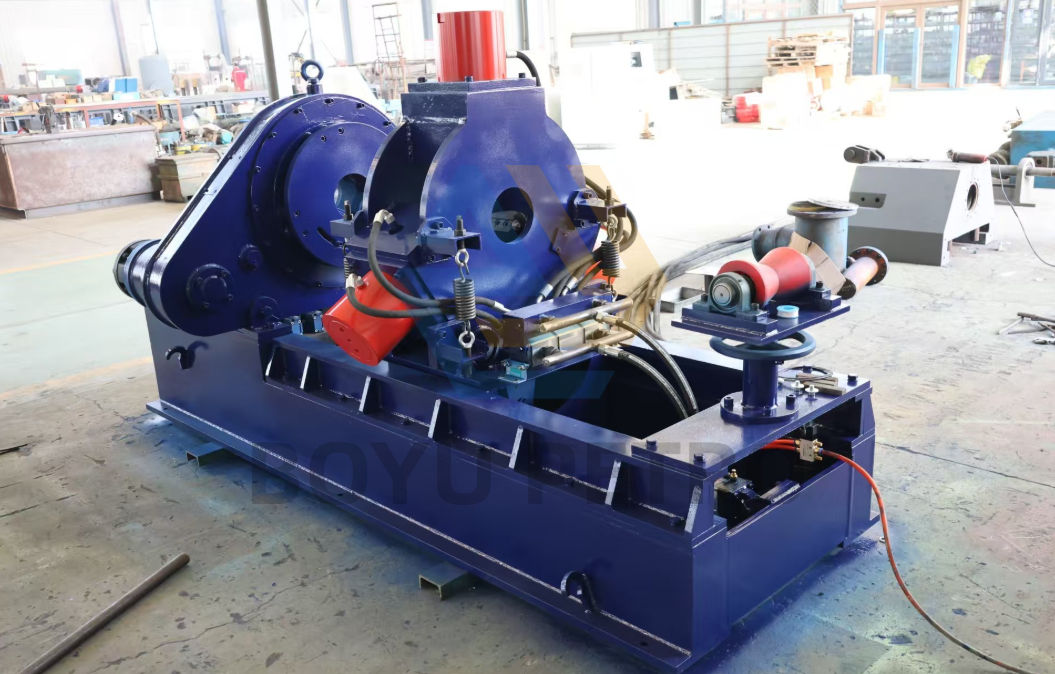

3、YNJX160/20 中石油项目设备（第二组实拍）

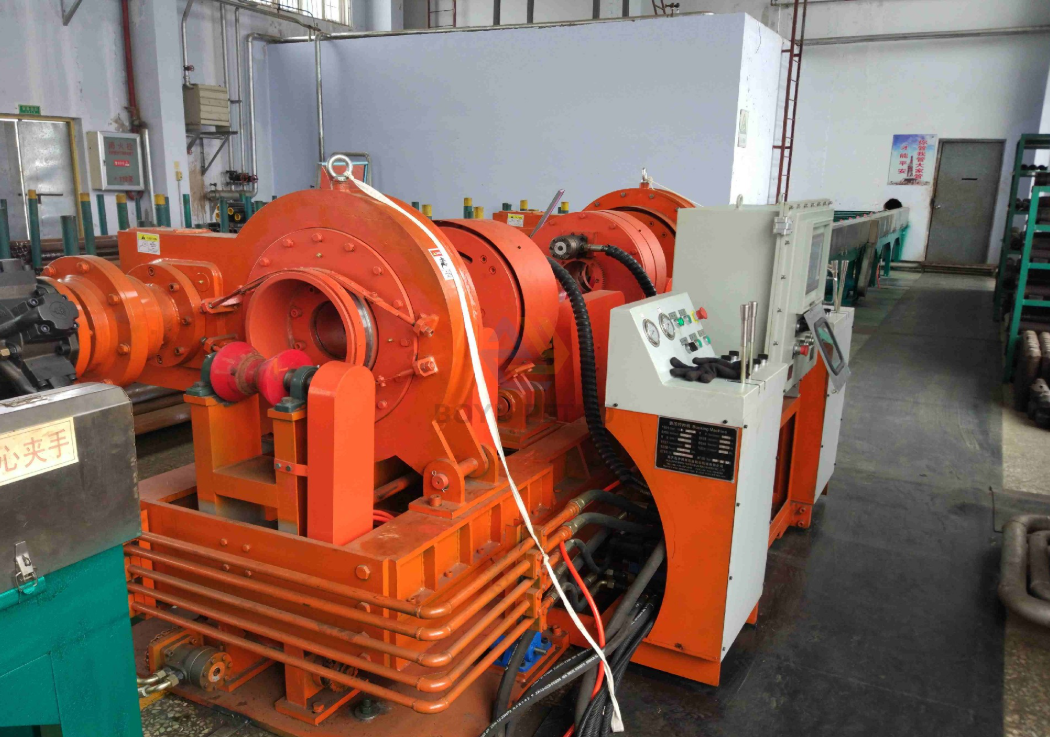

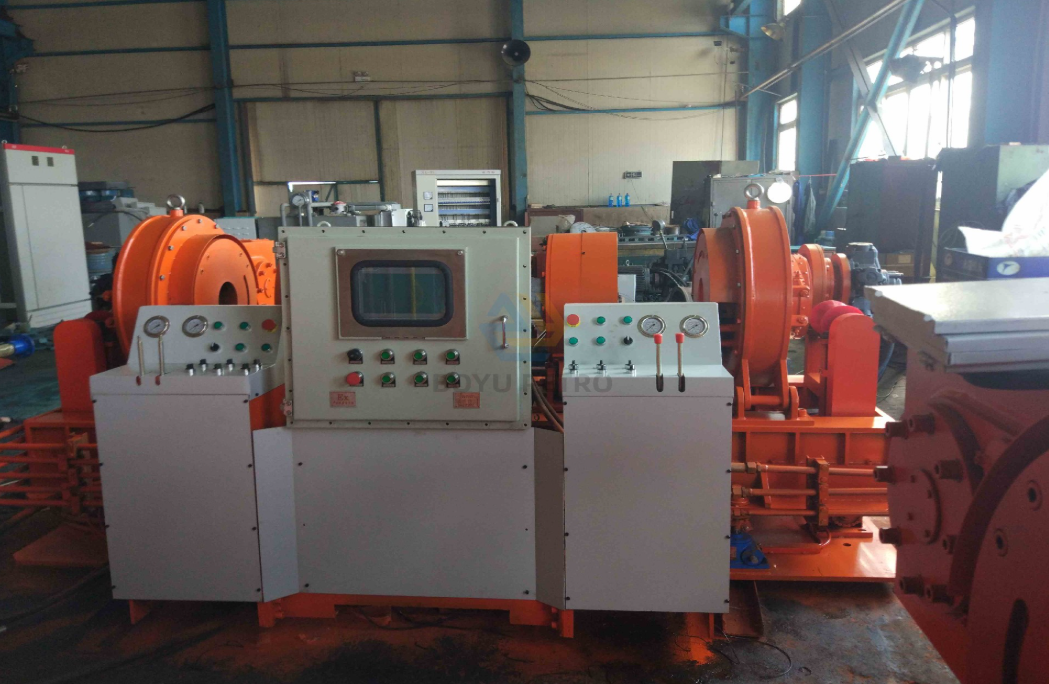

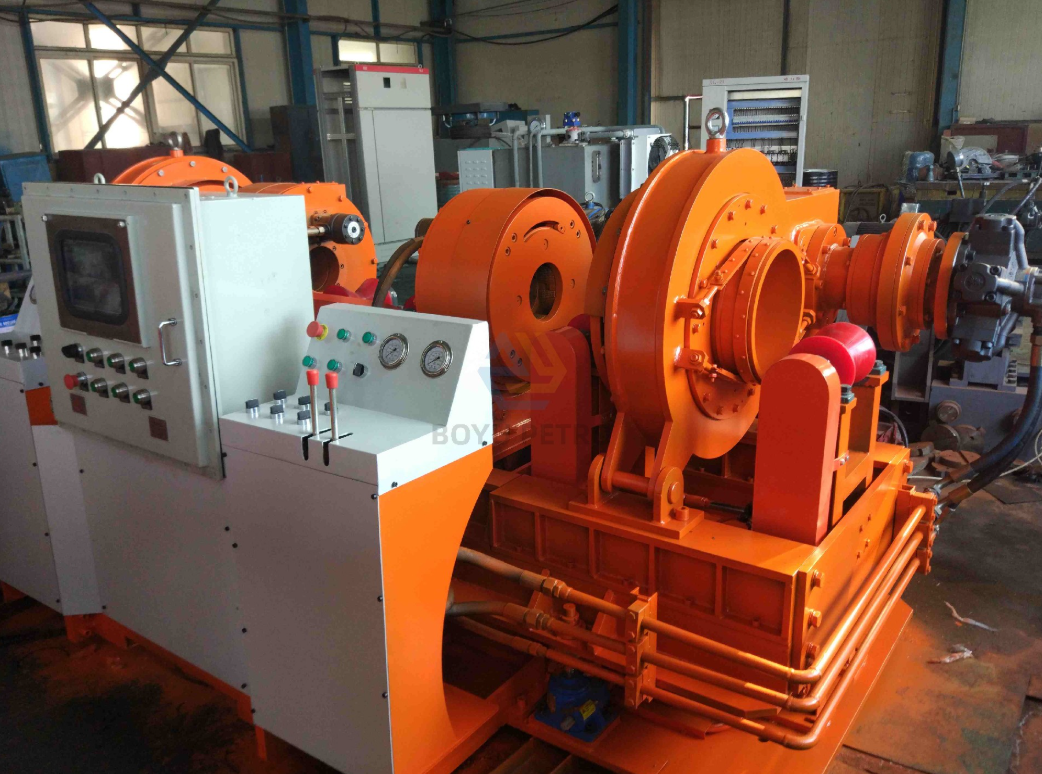

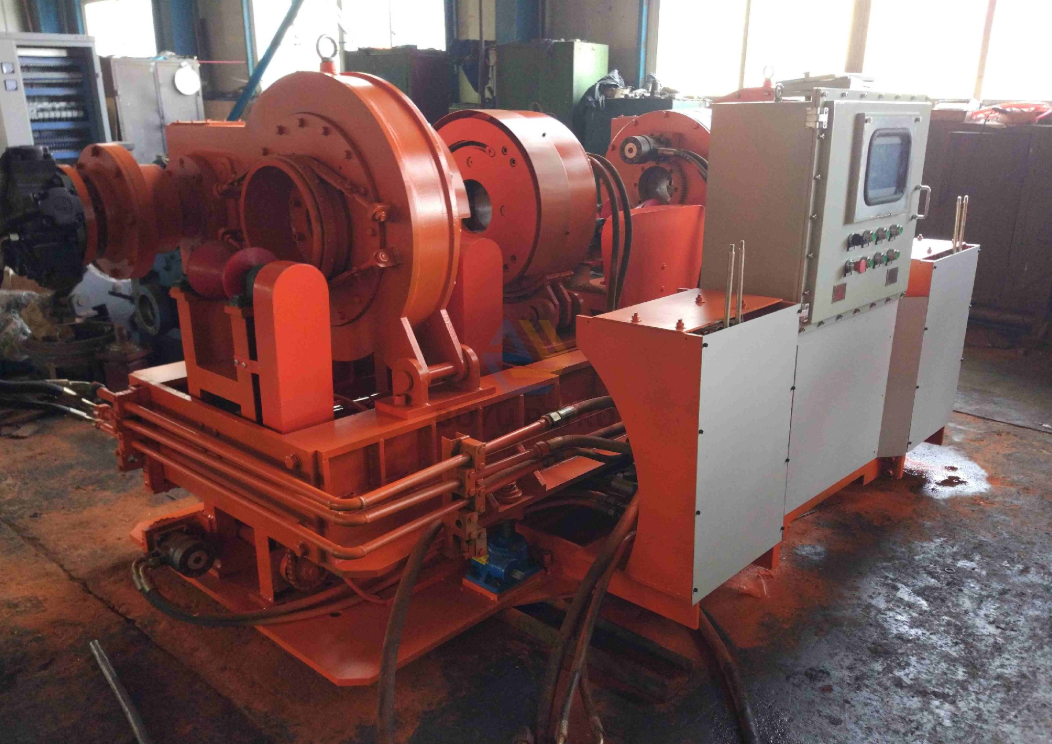

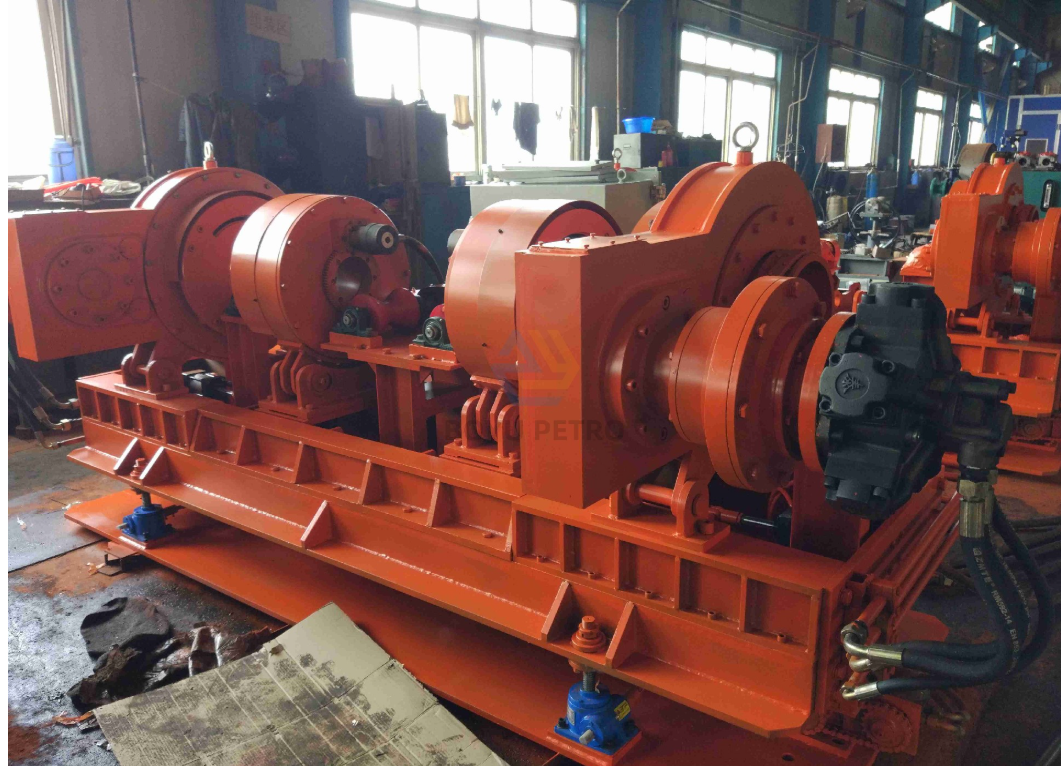

4、YNJX160 射孔枪装配流水线应用现场

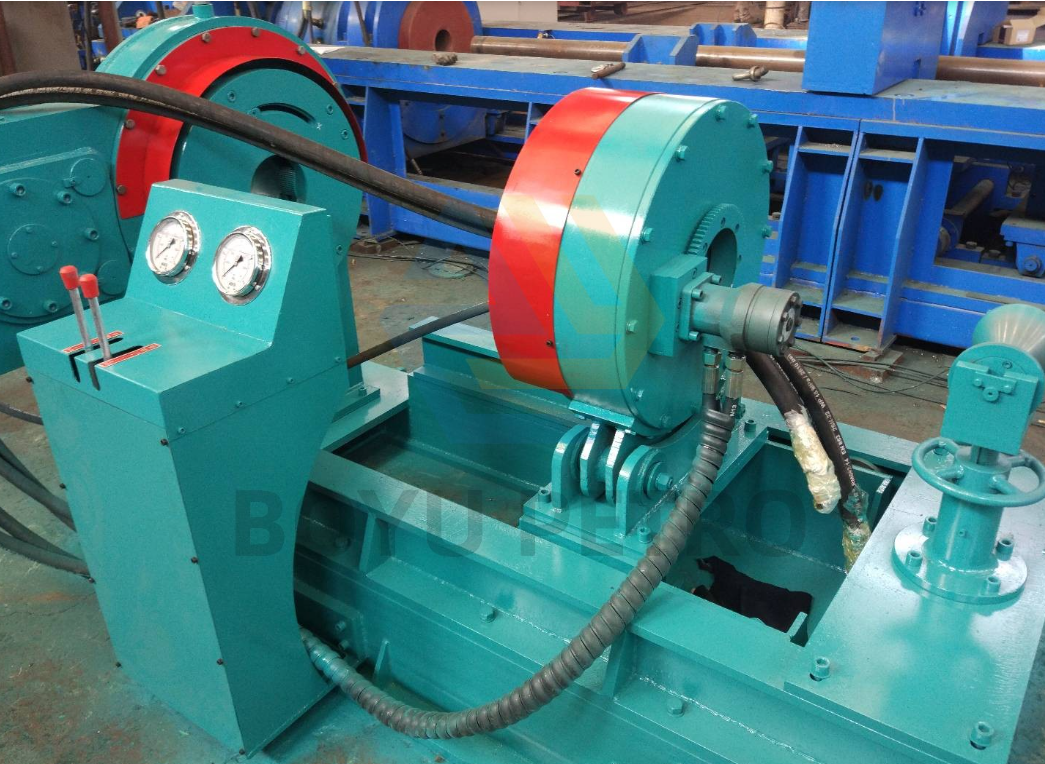

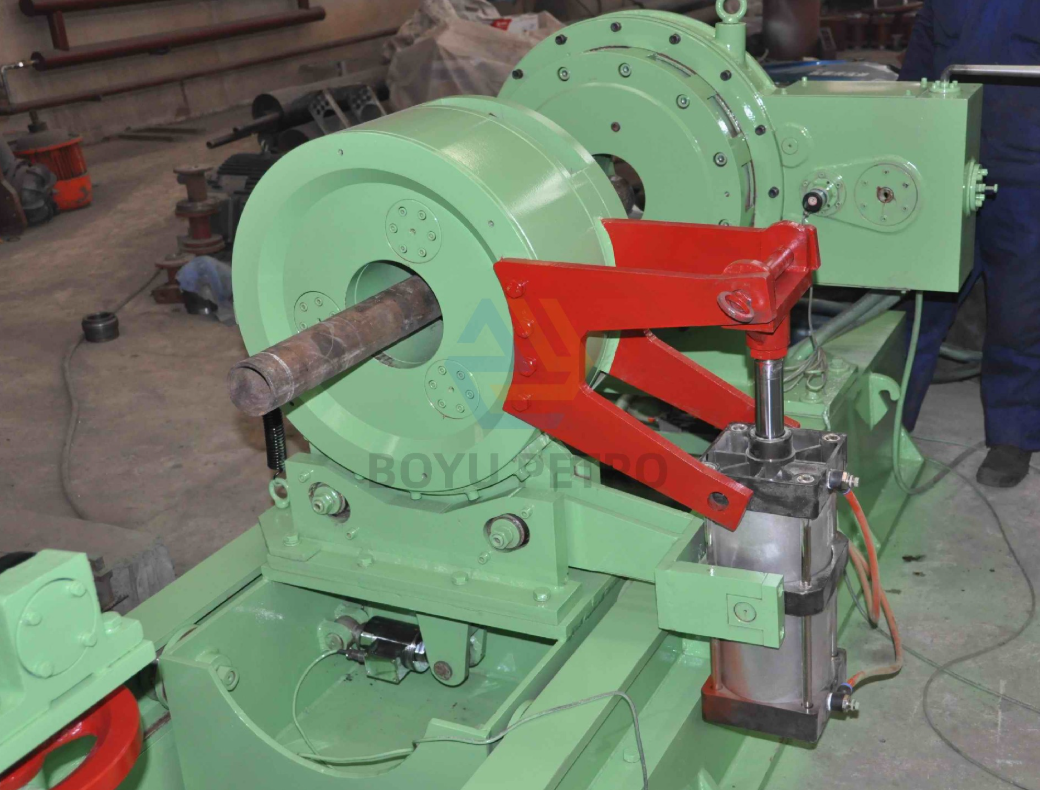

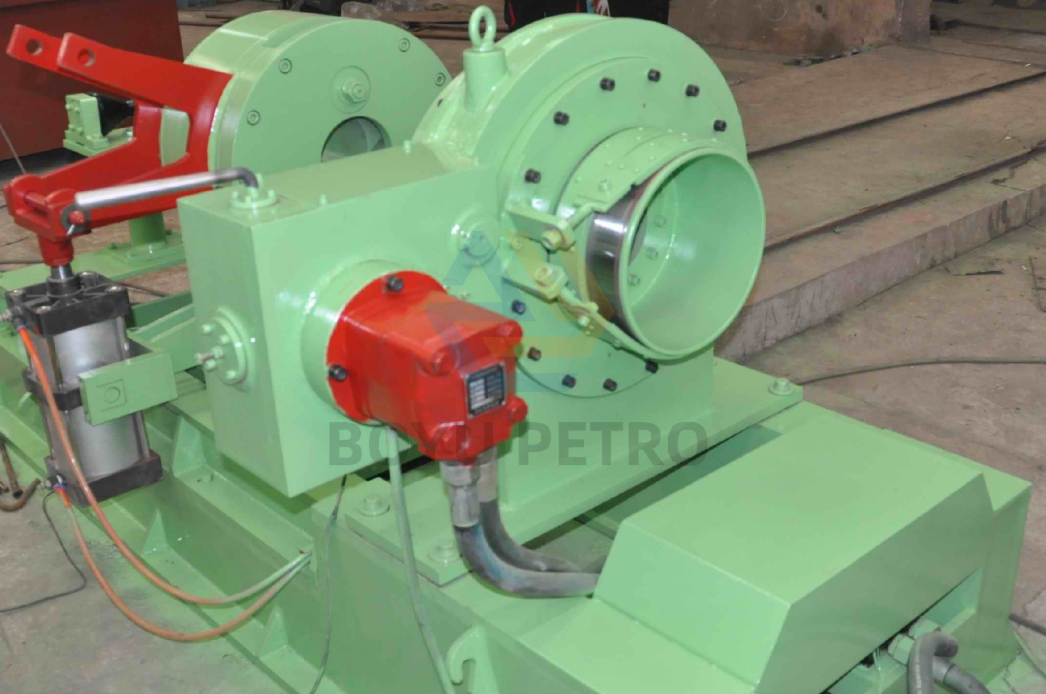

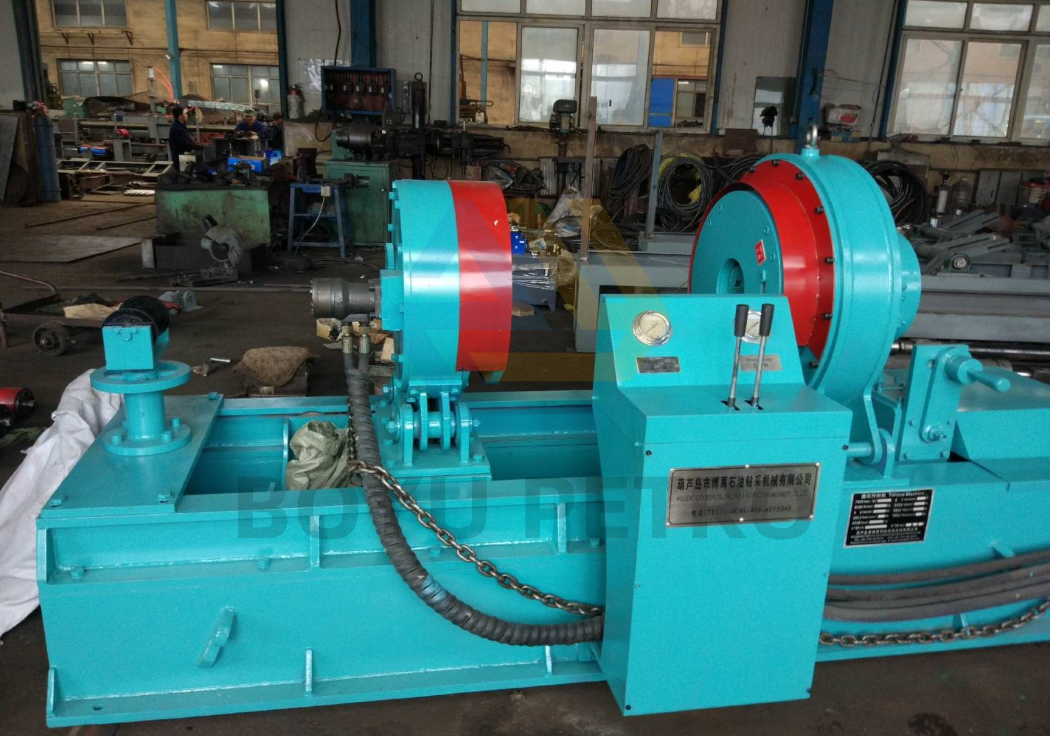

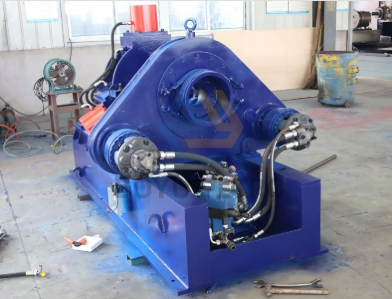

5、YNJX160/20 传统机型实拍
常见问答
Q1：YNJX160 行星夹紧拧扣机适配什么规格工件？
A1：适配外径 60‑140mm（2‑3/8"‑5‑1/2"），覆盖油管、套管、射孔枪装配零部件。
Q2：这款油管射孔枪装配拧扣机最大扭矩是多少？
A2：20MPa 液压工况下最大上卸扣扭矩 20kN・m（14751ft‑lb）。
Q3：采用什么夹紧机构？
A3：动力钳行星凸轮四点均匀夹紧；背钳采用三支 120° 均布油缸，支持无压痕夹紧。
Q4：设备具备哪些控制特点？
A4：支持手动、按钮自动、微机全自动，具备自动双速换挡、上卸扣自动换向功能。
Q5：是否支持定制？
A5：支持个性化定制与全套油田设备解决方案，欢迎获取报价及技术参数。更多选型查阅拧扣机完整选型指南。
博禹石油拥有三十余年液压拧扣机、钢管水压试验机、管材校直机研发制造经验。
如果您需要管线水压试验设备以及油田拧扣机解决方案，请联系我们获取详细参数和报价。
