型号：YNJX250
适用管径：外径 Φ2‑3/8''‑9''（标准 60‑140mm，夹持范围可达 60‑230mm）
最大上扣 / 卸扣扭矩：20kN·m（14751ft‑lb）
转速：低速档 1‑7r/min，高速档 8‑15r/min
产品介绍
YNJX250 行星夹紧拧扣机，是一款专业液压拧扣设备，用于油田油管、套管、井下工具螺纹精密上扣、卸扣作业。标准适配管材外径 60‑140mm（2‑3/8"‑5‑1/2"），夹持范围覆盖 Φ60‑Φ230mm，该区间内无需更换牙板；20MPa 工况下最大扭矩可达 20kN・m。搭载西门子 S7‑1200 PLC+15 英寸工业一体机，扭矩‑圈数监测精准，自动化作业，运行稳定。设备采用三点同步行星夹紧结构，夹持牢靠不打滑，保护螺纹不受损伤；广泛应用于油田井下工具装配、管材生产与修复生产线。可查阅我司全系列油田拧扣机，适配各类工况。
主要特点与技术优势
大扭矩输出，满足 API 标准
20MPa 工作压力下最大上扣扭矩 20kN・m（14751ft‑lb），适配中大口径油管、套管螺纹接头；夹紧牢靠，牙板压痕符合 API 规范。
三点式行星夹紧系统
采用行星夹紧机构，三点同步夹紧；夹持范围宽，Φ60‑Φ230mm 管径范围内无需更换牙板，换产效率高。
分体式结构设计
专为各类井下工具（封隔器、震击器等）拆装研发；液压动力站与主机本体相互分离，油箱清洗维护更便捷，降低整机噪音，液压油冷却效率大幅提升，配置风冷冷却器。
智能控制，数据全程可追溯
搭载西门子 S7‑1200 PLC+15 英寸工业一体机，支持自动 / 手动双模式；扭矩、圈数全部自动存储记录，实现完整作业数据追溯。
设备参数表
| 参数项目 | 参数值 |
|---|---|
| 型号 | YNJX‑250 |
| 通孔直径 | Φ250mm（约 Φ9‑7/8''；支持定制加大，如 YNJX270） |
| 中心高度 | 850mm（支持定制） |
| 适用外径 | 标准 60‑140mm（Φ2‑3/8"‑5‑1/2"）；最大夹持范围 60‑230mm |
| 转速范围 | 低速档：1‑7r/min；高速档：8‑15r/min |
| 上卸扣扭矩 | 20MPa 压力，最大 20kN・m（14751ft‑lb） |
| 应用场景 | 油管、套管、井下工具及组件螺纹接头的上扣、卸扣作业 |
| 扭矩显示 | 电脑端显示、记录、控制扭矩与旋转圈数 |
| 控制方式 | 西门子 S7‑1200 PLC+15 寸一体机，按钮操作；达到设定扭矩设备自动停机 |
| 扭矩精度 | 150ft·lb |
| 牙板压痕 | 符合 API 标准，不损伤管材精度；可选无压痕牙板，适配铬系等特殊材质，管材表面不留压痕 |
| 电机功率 | 30kW（可定制），ABB 变频器控制 |
| 液压系统 | 最大压力 16MPa；流量 30‑180L/min |
| 主机外形尺寸 | 4m ×1.6m ×1.45m（支持定制） |
| 整机重量 | 约 7.5 吨 |
| 背钳行程 | 3m（支持定制加长 / 缩短） |
| 适用扣型 | API 圆扣、BTC 扣；特殊扣 TS3SB、VAM、BDS、SEC、AB、ANTARES、T Blue 等 |
| 圈数测量分辨率 | 1/1000 |
| 扭矩控制精度 | 扭矩≤3120N・m：±5%；3120N・m≤扭矩≤7800N・m：±156N・m；扭矩≥7800N・m：±2% |
备注：50kN・m 换算英尺‑磅约等于 36878ft‑lb。
一、YNJX250 行星夹紧拧扣机结构与特点
YNJX250/68 行星夹紧拧扣机，主要用于油田井下工具、套管、钻杆、油管等螺纹零部件的制造、装配、维修工况下的上扣卸扣作业；具备大扭矩、传动平稳的特点。
YNJX‑250/68 大扭矩液压拧扣机
YNJX‑250/68 液压拧扣机采用分体式结构设计，专门针对油田各类封隔器、震击器等井下工具拆装开发。操作人员可在机床平台上便捷完成设备操作；液压动力站与主机本体相互分离，油箱清洗维护方便，降低设备运行噪音，提升液压油冷却效果，冷却系统采用风冷冷却器。
动力钳总成
1）动力钳用于夹持并旋转接箍，完成上扣、卸扣；由液压马达驱动，经变速机构与齿轮传动驱动内齿圈回转，带动行星齿轮，驱动三个行星夹紧臂同步夹紧管材，夹持力强劲牢靠不打滑。
2）夹持范围宽广（Φ60‑Φ230mm），该区间无需更换卡爪 / 牙板。
3）本机型输出扭矩大，整机采用加强型齿轮设计制造，提升齿轮强度，保障设备长期稳定运行。
4）动力钳配置带式制动结构，使用寿命长、维护简单、耗材少，综合使用成本低。
背钳总成
1）背钳在上卸扣作业中抱紧管体，防止管体发生转动；采用气缸 / 油缸驱动夹紧机构，夹持稳固可靠。
2）背钳安装在移动小车上，链条驱动，可沿床身移动，位置调节便捷。
3）配置浮动夹紧结构与扭矩拉力传感器，传感器采集扭矩数据传输至工业电脑，实时显示作业扭矩。
4）整机采用 PLC + 工业电脑控制系统，实现自动化作业；支持实时扭矩展示、历史曲线、数据日志、参数设置；可保存、打印日 / 月报表与扭矩曲线图。
YNJX250 行星夹紧拧扣机主要部件
1、动力钳总成
2、背钳总成
3、电液控制系统
4、控制系统（PLC + 上位机）

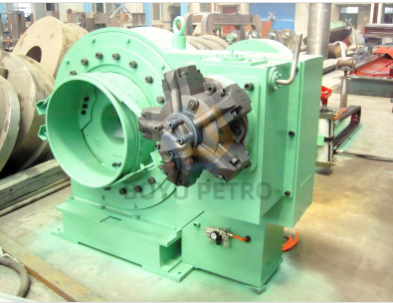

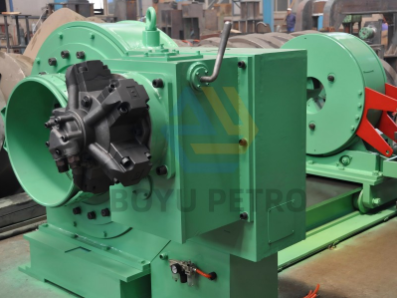

关键部件实拍

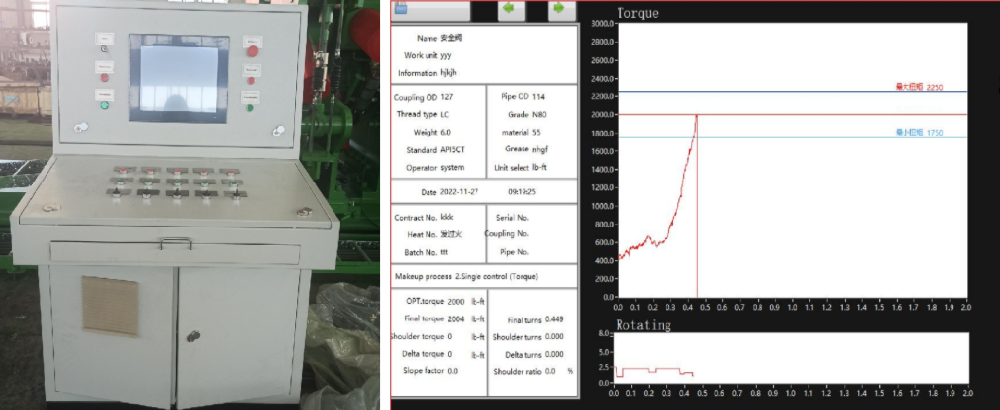

控制柜与拧扣机扭矩‑圈数曲线图

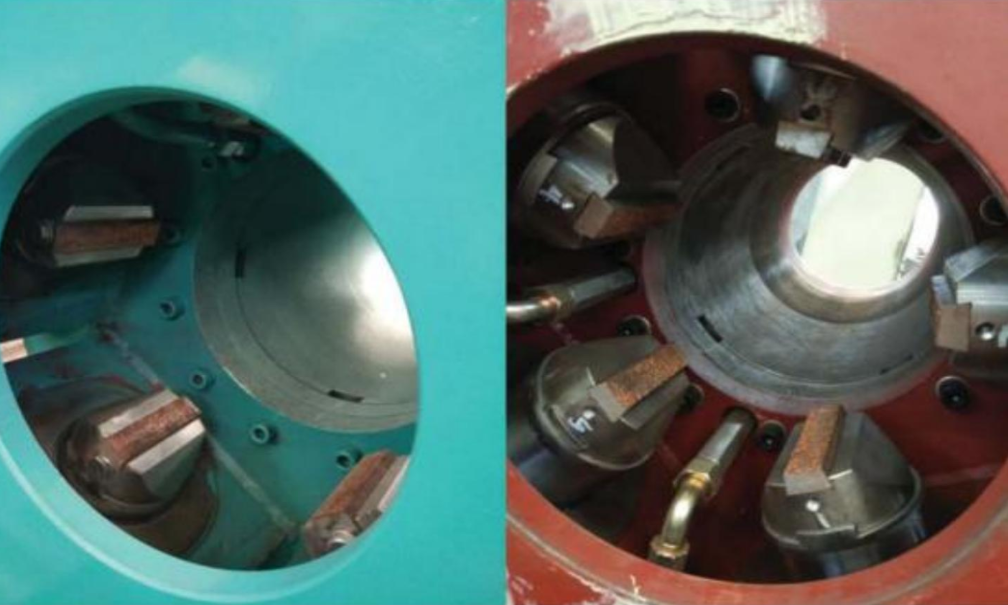

无压痕牙板实拍
二、供货范围
| 序号 | 名称 | 数量 | 备注 |
|---|---|---|---|
| 1 | 拧扣机主机 | 1 套 | 含动力钳总成、背钳总成、底座、2 套移动支撑 |
| 2 | 液压站 | 1 套 | 液压泵、阀组、集成块、油箱、电机、风冷散热器、管路 |
| 3 | 电气控制柜 | 1 套 | 操作面板、工业电脑、控制箱体 |
| 4 | 牙板 | 10 件 | ‑ |
| 5 | 微型牙板 | 10 件 | ‑ |
| 6 | 技术资料 | 1 套 | 含出厂检验合格证、质保书、操作维护手册、安装图纸、电子图纸 |
三、设备参考实拍图

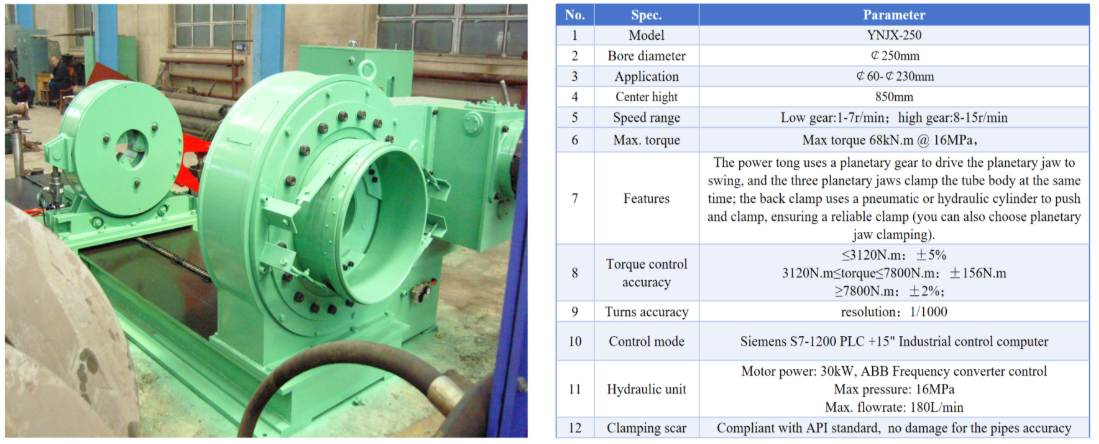

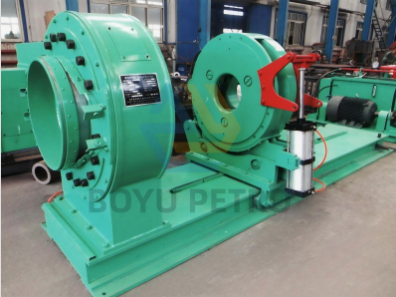

1、YNJX250/68 标准型行星夹紧拧扣机

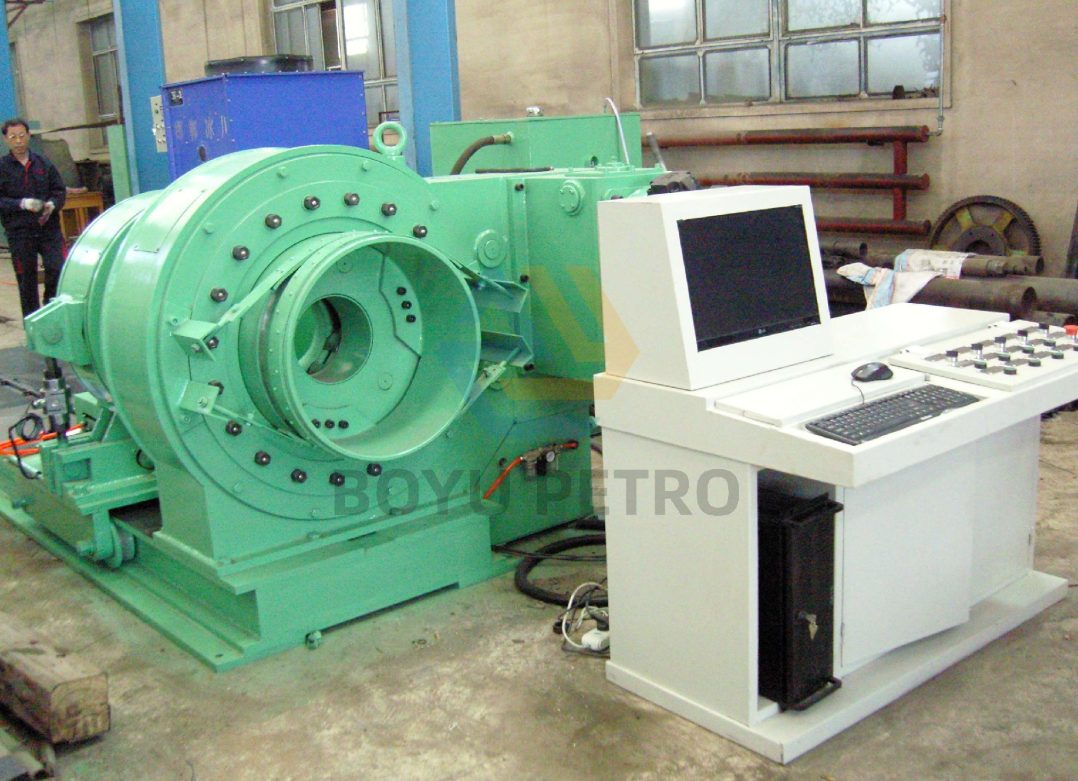

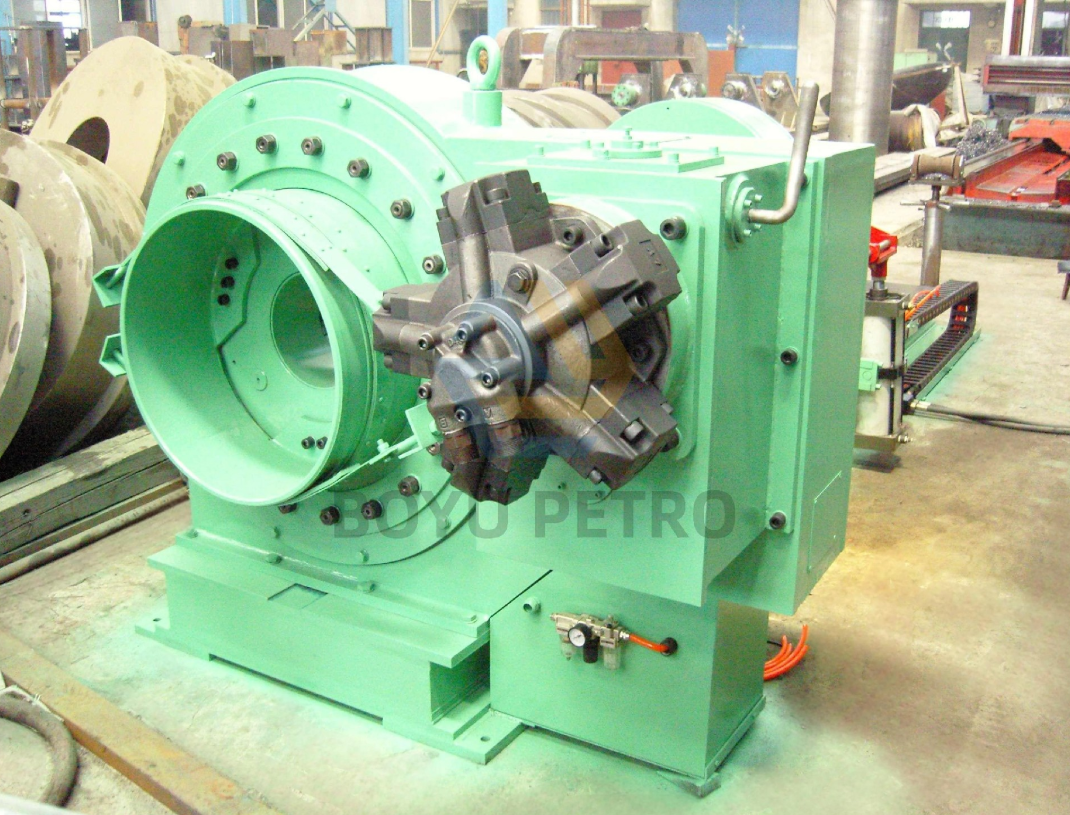

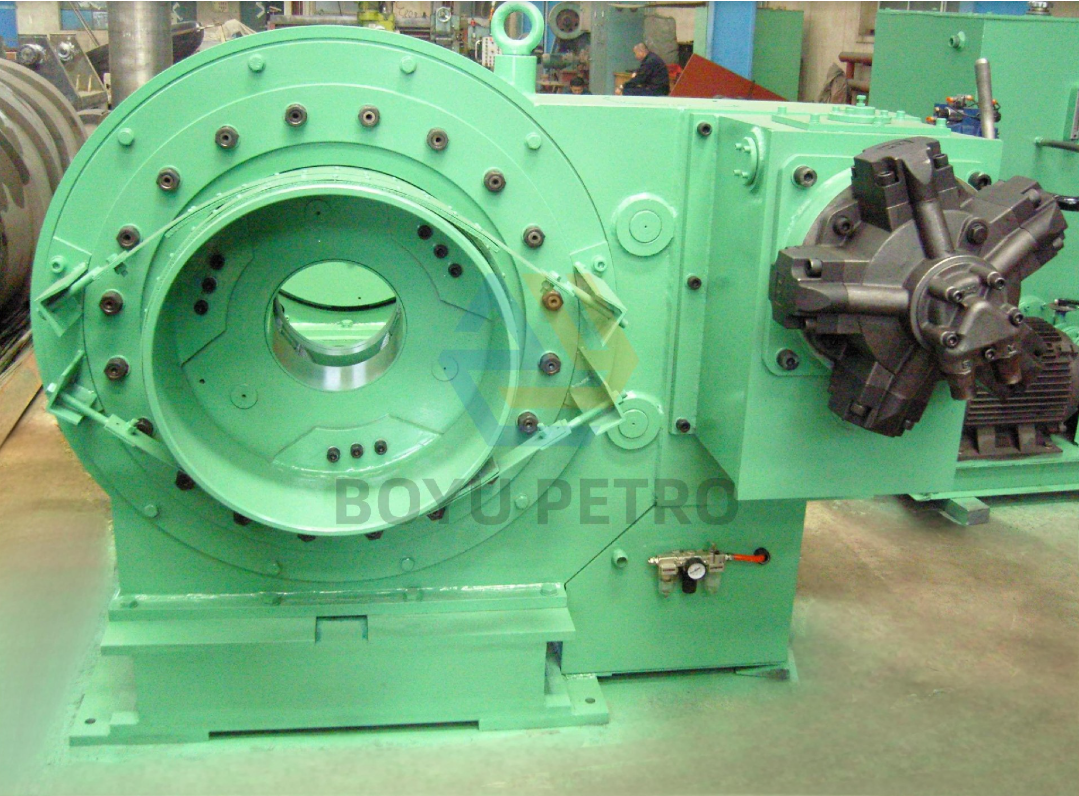

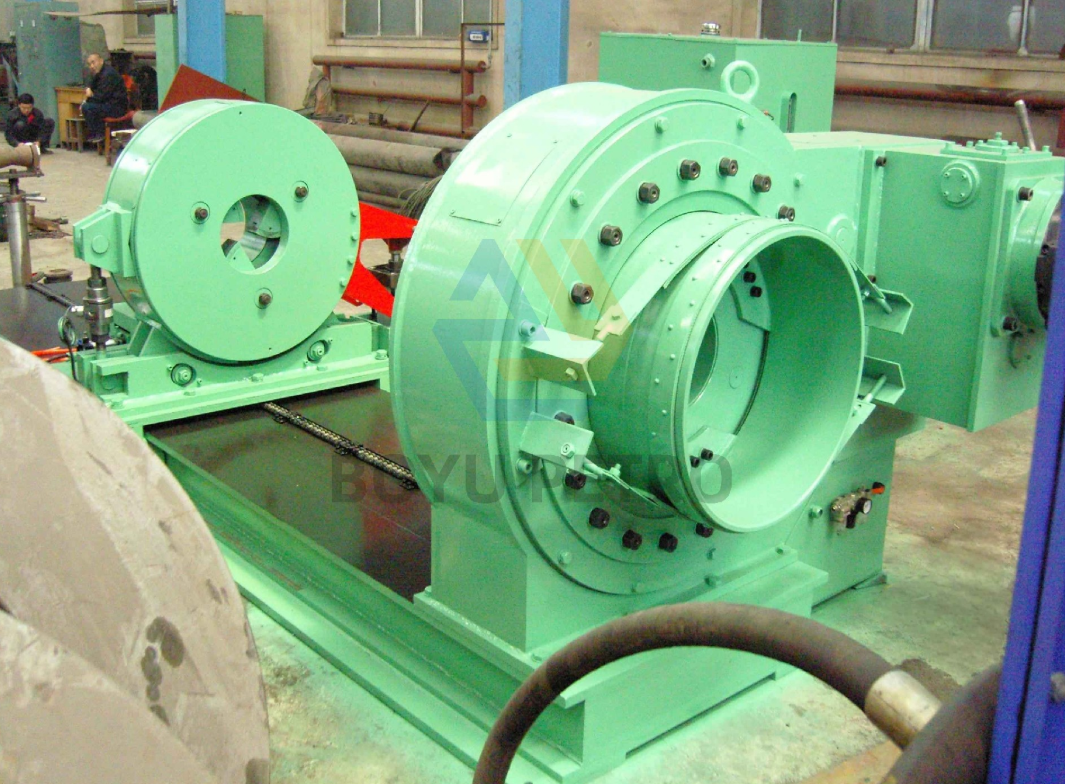

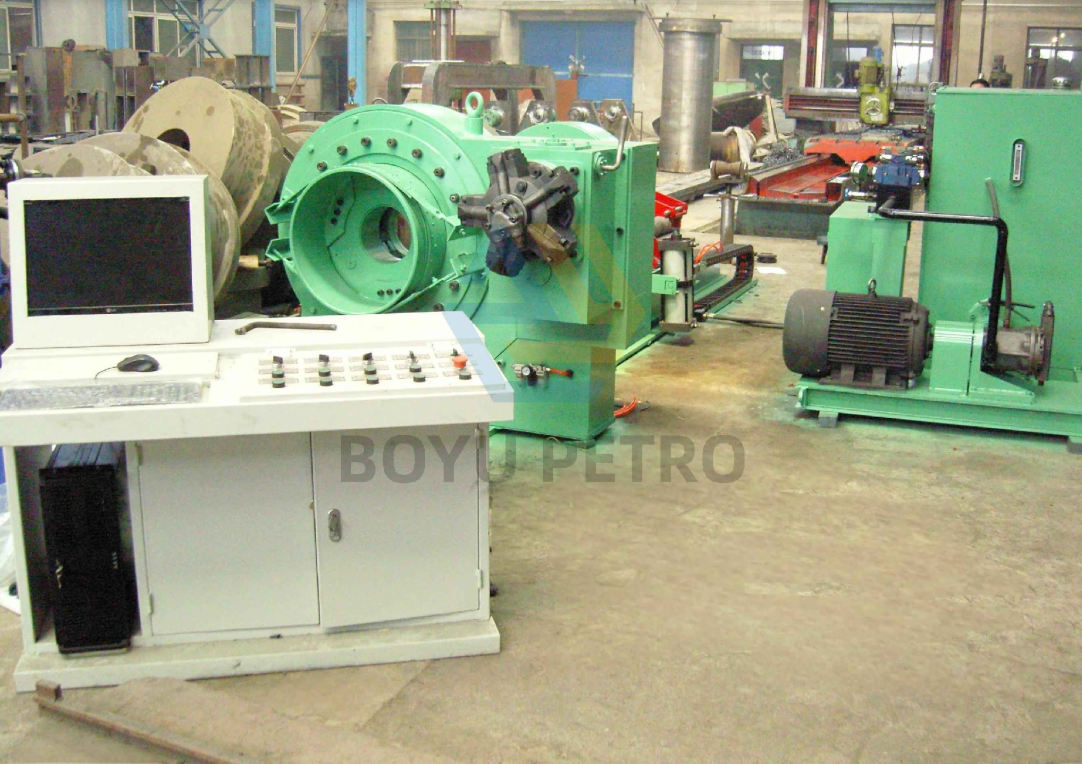

2、YNJX250/68 出口伊拉克项目拧扣机

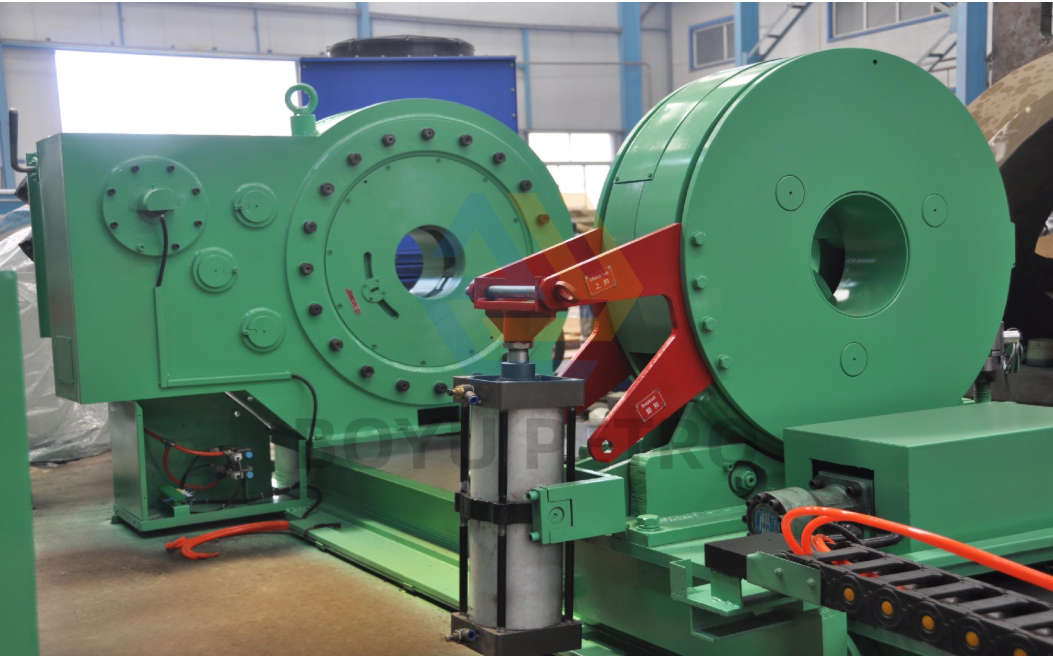

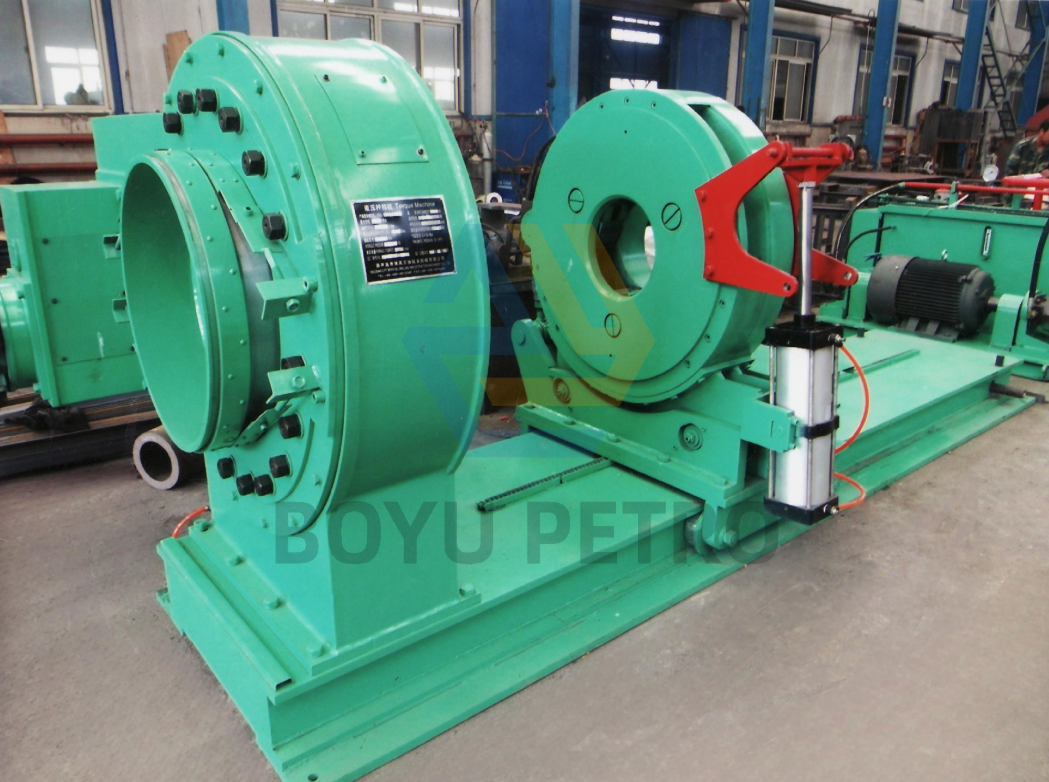

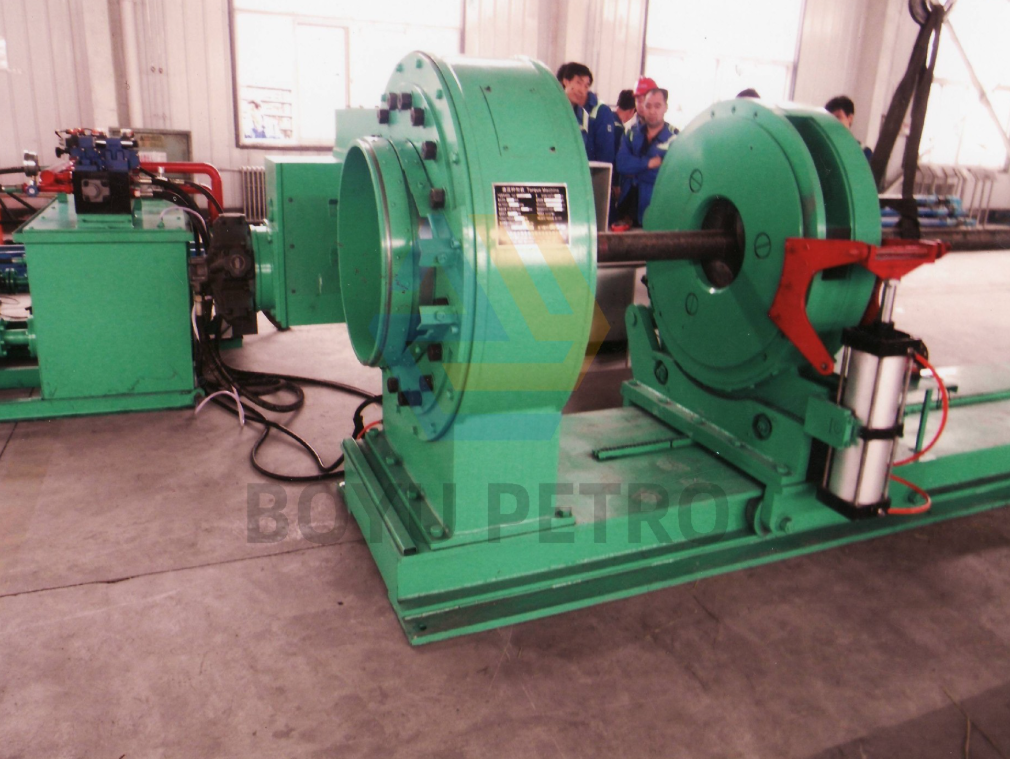

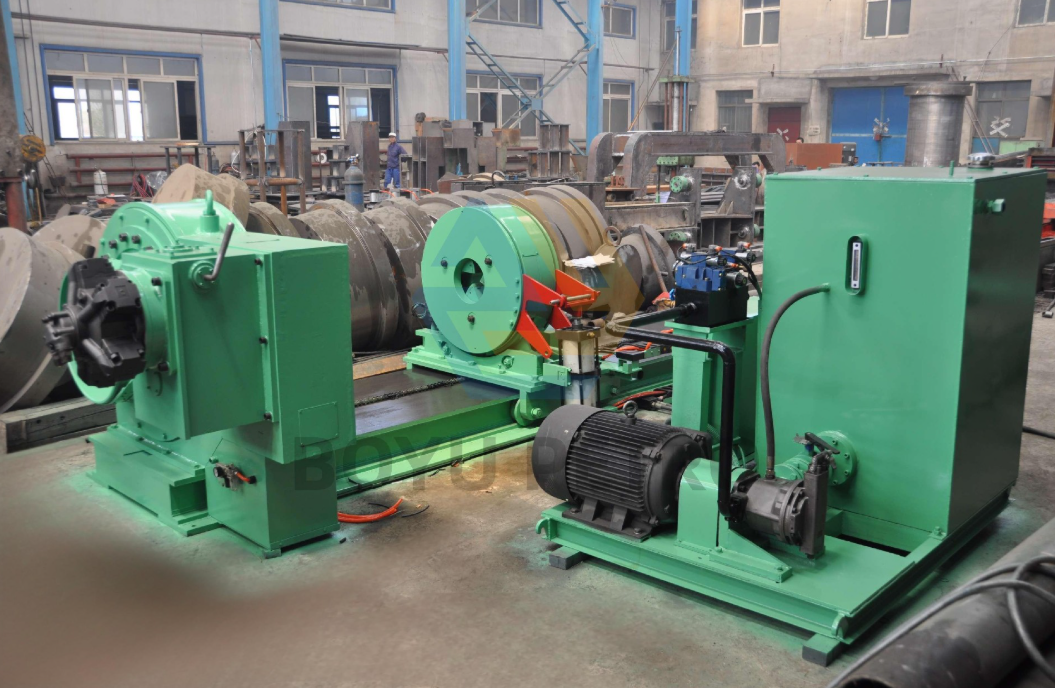

3、YNJX250/68 中石油内部项目设备
常见问答
Q1：YNJX250 行星夹紧拧扣机适配什么规格工件？
A1：标准适配外径 60‑140mm（2‑3/8"‑5‑1/2"），最大夹持范围可达 60‑230mm，该区间无需更换牙板。
Q2：这款油田拧扣机最大扭矩是多少？
A2：20MPa 液压工况下最大上卸扣扭矩 20kN・m（14751ft‑lb），适配中大口径油管套管工况。
Q3：YNJX250 是否满足 API 标准？
A3：整机符合 API 规范，牙板压痕满足 API 要求；可选用无压痕牙板，保护铬系与高端特殊扣螺纹。
Q4：设备采用什么控制系统？
A4：西门子 S7‑1200 PLC 搭配 15 英寸工业一体机；支持手动 / 自动，扭矩圈数实时记录，达到设定扭矩自动停机。
Q5：YNJX250 标准供货包含哪些？
A5：标准配置包含拧扣机主机、液压站、控制柜、牙板、微型牙板以及全套技术资料。更多选型查阅拧扣机完整选型指南。
博禹石油拥有三十余年液压拧扣机、钢管水压试验机、管材校直机研发制造经验。
如果您需要管线水压试验设备以及油田拧扣机解决方案，请联系我们获取详细参数和报价。
