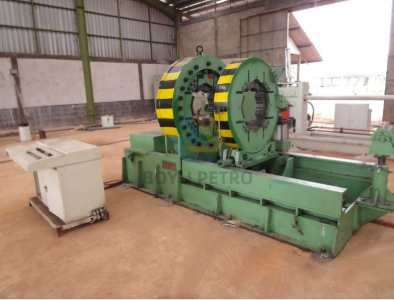

型号：YNJG720
适用管径：Φ13‑3/8"‑22"
最大上扣 / 卸扣扭矩：100kN・m（73756ft‑lb，可定制更高或更低扭矩）
转速：低速档 1‑7r/min，高速档 1‑14r/min
产品介绍
YNJG720 楔块滚轮式拧扣机，也叫扭矩机、拧扣机、液压上卸扣设备，专为大口径油田套管、油管设计。最大扭矩可达 100kN・m（73756ft‑lb），扭矩高低均可定制。动力钳采用封闭式液压夹紧结构，四钳爪 90° 均匀分布；背钳为气动驱动，具备双档转速、PLC 控制，可选配无压痕牙板。可查看我司全系列油田拧扣机，覆盖标准及重载工况，支持定制化方案。
主要特点与技术优势
大扭矩输出，符合 API 标准
20MPa 工作压力下最大上扣扭矩可达 100kN・m（73756ft‑lb），支持扭矩定制；夹紧可靠，牙板压痕满足 API 规范。
先进夹紧系统
封闭式四爪动力钳，钳爪 90° 均布，单块钳板配置 4‑6 块牙板，合计 16‑24 个接触点位。气动背钳降低漏油风险，运行稳定。若有高精度加工、超大型扭矩需求，可参考我司行星夹紧型与全回转型拧扣机。
生产效率高
标准工况（管径≤20"，剩余 3‑4 扣螺纹），产能 20‑30 根 / 小时，适合大口径管材大批量生产及修复生产线。
智能控制，数据全程可追溯
搭载西门子 S7‑1200 PLC+15 英寸工业一体机，支持自动 / 手动双模式；扭矩、圈数数据自动存储，实现完整数据追溯。
设备参数表
| 参数项目 | 参数值 |
|---|---|
| 型号 | YNJG‑720 |
| 通孔直径 | Φ720mm（约 Φ28‑3/8"） |
| 中心高度 | 1350mm |
| 移动油缸行程 | 300mm |
| 适用外径 | 339‑630mm（Φ13‑3/8"‑22"） |
| 转速范围 | 低速 1‑7r/min；高速 1‑14r/min |
| 上卸扣扭矩 | 最大 100kN・m（73756ft‑lb）@20MPa，扭矩可定制 |
| 应用场景 | 主要用于套管、油管等管材的生产及修复生产线 |
| 扭矩显示 | 电脑端显示、记录、控制扭矩与旋转圈数 |
| 控制方式 | 西门子 S7‑1200 PLC+15 寸一体机，按钮操作；达到设定扭矩设备自动停机 |
| 扭矩精度 | 150ft·lb |
| 牙板压痕 | 符合 API 标准，不损伤管材精度；可选无压痕牙板（无铁屑，适配铬系等特殊材质，管材表面不留压痕） |
| 电机功率 | 37kW（可定制），ABB 变频器控制 |
| 液压系统 | 最大压力 20MPa；流量 40‑180L/min |
| 主机外形尺寸 | 3.7m ×1.55m ×1.95m（尺寸大小可定制） |
| 整机重量 | 约 10 吨（可定制） |
| 操作模式 | 自动 / 手动 |
| 适用扣型 | API 圆扣、BTC 扣；特殊扣 TS3SB、VAM、BDS、SEC、AB、ANTARES、T Blue 等 |
| 适用钢级 | H40，J55，K55，N80，L80，C90，L95，P110，Q125 |
| 圈数测量分辨率 | 1/1000 |
| 扭矩控制精度 | 扭矩≤3120N・m：±5%；3120N・m≤扭矩≤7800N・m：±156N・m；扭矩≥7800N・m：±2% |
| 气源压力 | 0.4‑0.8MPa（用户自备气源） |
| 生产效率 | 管径≤20"，剩余 3‑4 扣螺纹，20‑30 根 / 小时 |
| 可选负载台 | 又称辅机、输送系统，用于管材上料输送 |
备注：100kN・m 换算英尺‑磅约等于 73756ft‑lb。
一、YNJG720 楔块滚轮式拧扣机结构与特点
YNJG720 拧扣机是用于接箍、油管、套管上扣和卸扣的专用设备。
动力钳总成：负责旋转，完成接箍上扣、卸扣；背钳总成：夹紧管体。 动力钳由液压马达驱动；背钳夹紧、移位由气缸驱动。上卸扣扭矩由安装在背钳下端的载荷传感器采集，在操作台电脑上显示，PLC 系统实现自动控制。 本机适配 13‑3/8"‑22" 直径套管油管；配套钳板规格：13‑3/8"、16"、18‑5/8"、20"、22"，其余规格钳板需另行采购。
结构特点
1、液‑气联合驱动控制，操作简便。
2、除动力钳采用液压马达驱动外，其余夹紧动作采用气动控制，大幅减少液压油泄漏。
3、动力钳封闭式结构，液压马达驱动；钳头四爪 90° 分布，每块钳板 4‑6 块牙板，合计 16‑24 个牙板接触接箍表面；牙板压痕满足 API 标准，钳头可自动复位。
4、动力钳与背钳可自动对中，满足使用要求。
5、背钳结构类似动力钳，由气缸驱动。
6、背钳内置扭矩载荷传感器（单位 ft‑lb / N・m）；控制系统将实时扭矩、旋转圈数与设定值对比，实现设备自动运行。
7、牙板更换便捷。
本机型核心优势：高低两档转速，作业效率高，操作简单，性能稳定；牙板快速更换；夹紧可靠，压痕符合 API 标准；上扣完成后钳头自动定位复位；动力钳、背钳自动对中，可以适配轻微弯曲的油管、套管及接箍。
YNJG720 拧扣机主要部件
1、动力钳总成
2、背钳总成
3、电液控制系统
4、控制系统（PLC + 上位机）
5、机架底座
6、气动系统
关键零部件图片

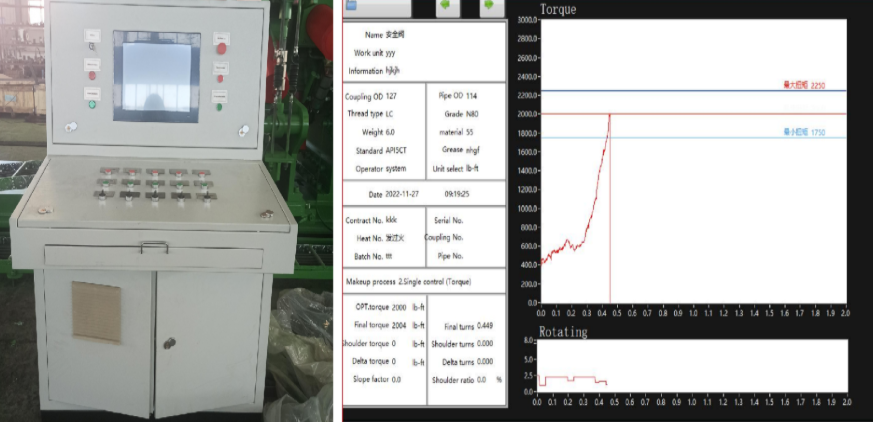

控制柜与拧扣机扭矩‑圈数曲线图

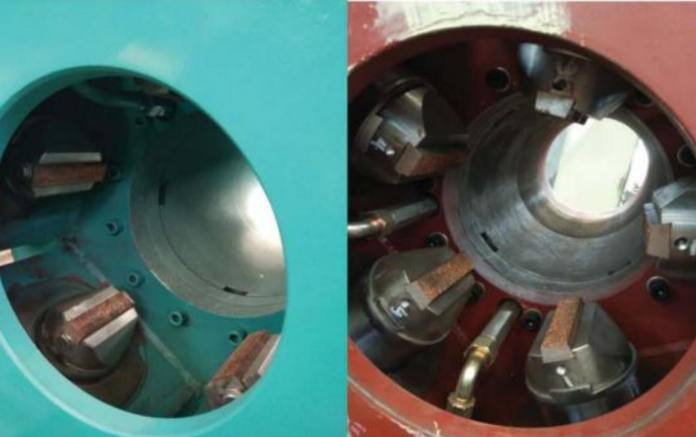

无压痕牙板实拍
二、供货范围
| 序号 | 名称 | 数量 | 备注 |
|---|---|---|---|
| 1 | 拧扣机主机 | 1 套 | 含动力钳总成、背钳总成、底座、2 套移动支撑 |
| 2 | 液压站 | 1 套 | 液压泵、阀组、集成块、油箱、电机、风冷散热器、管路 |
| 3 | 电气控制柜 | 1 套 | 操作面板、工业电脑、控制箱体 |
| 4 | 牙板 | 1 套 | 材质：20CrMnTi |
| 5 | 钳板 | 1 套 | 按技术协议配置 |
| 6 | 技术资料 | 1 套 | 含出厂检验合格证、质保书、操作维护手册、安装图纸、电子图纸 |
三、设备参考实拍图

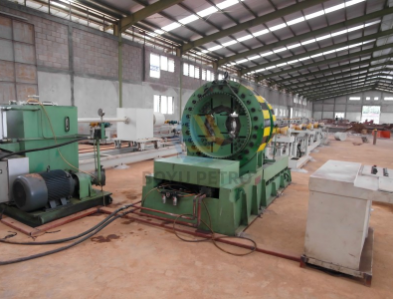

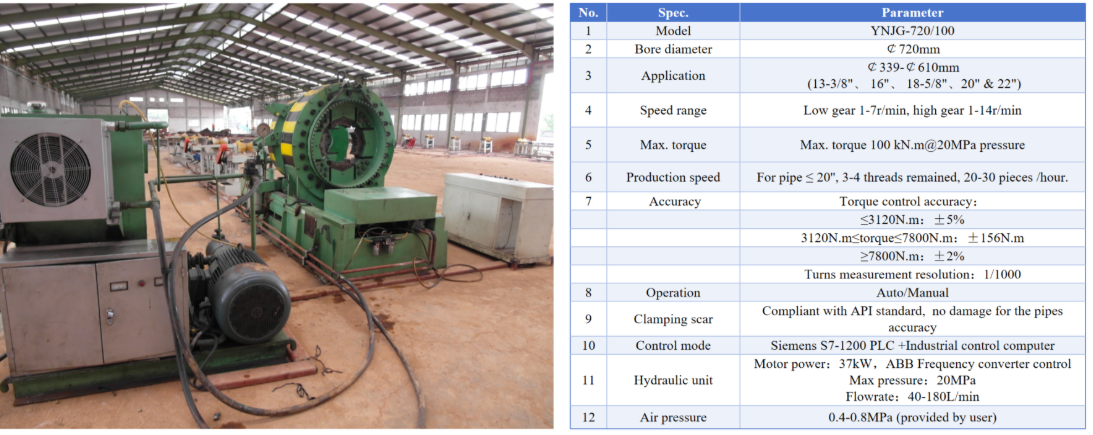

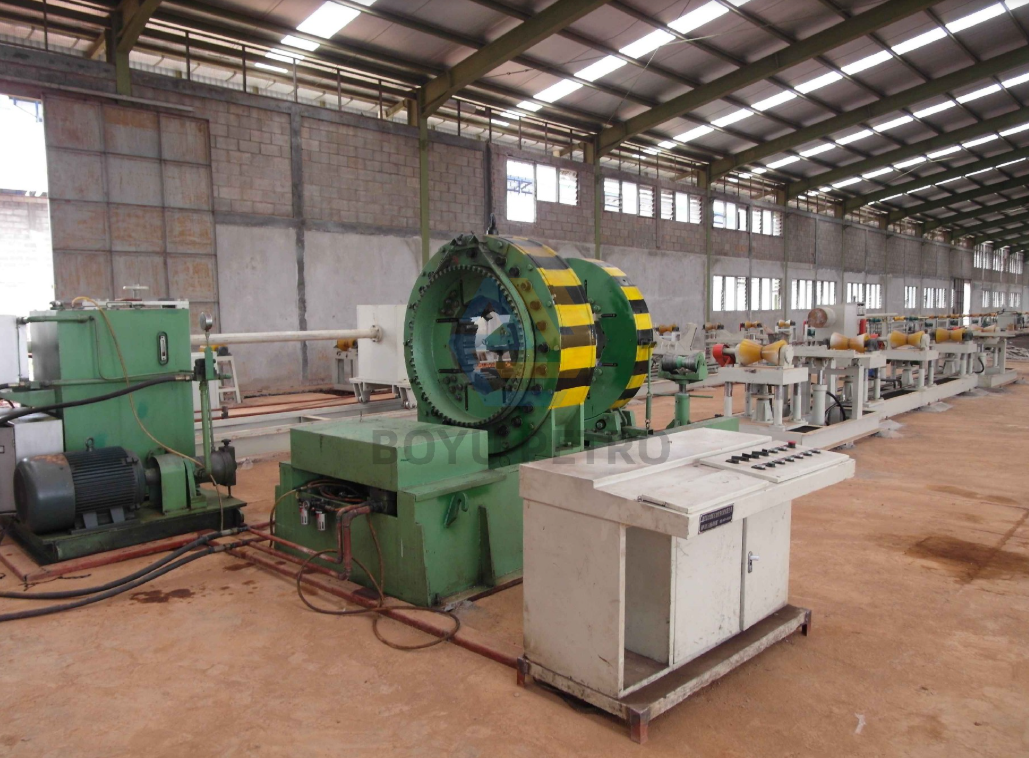

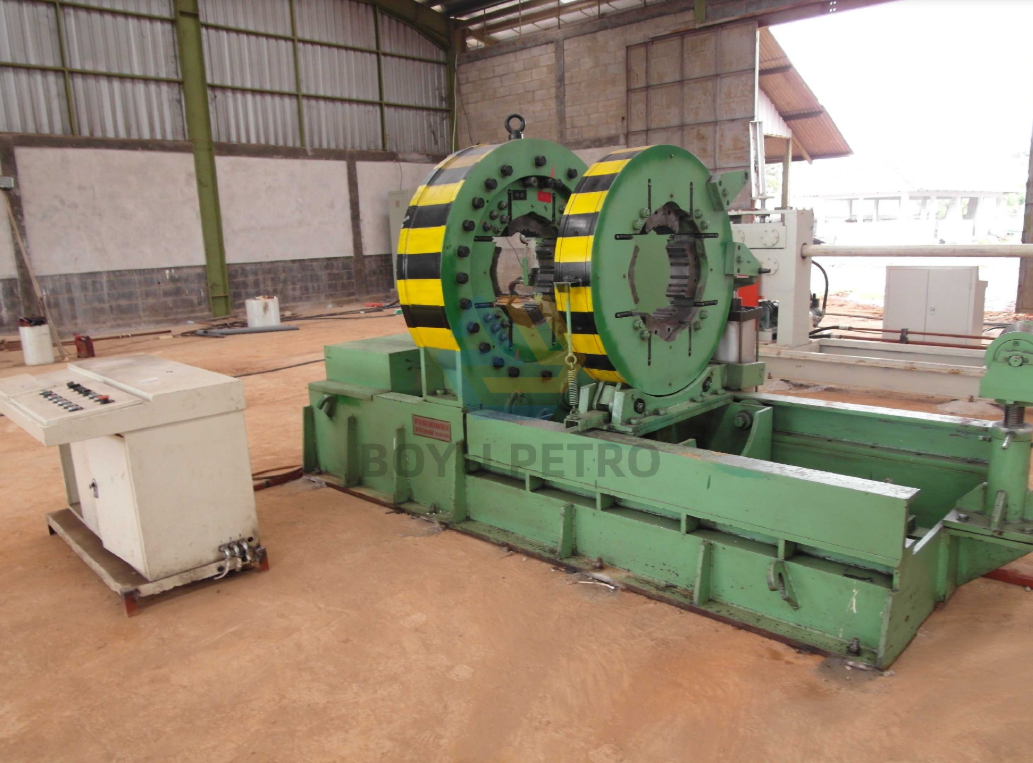

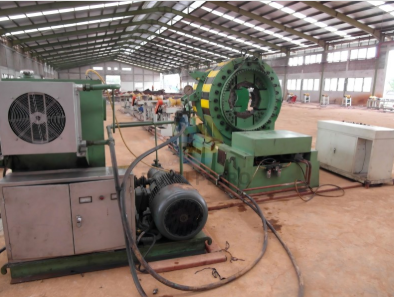

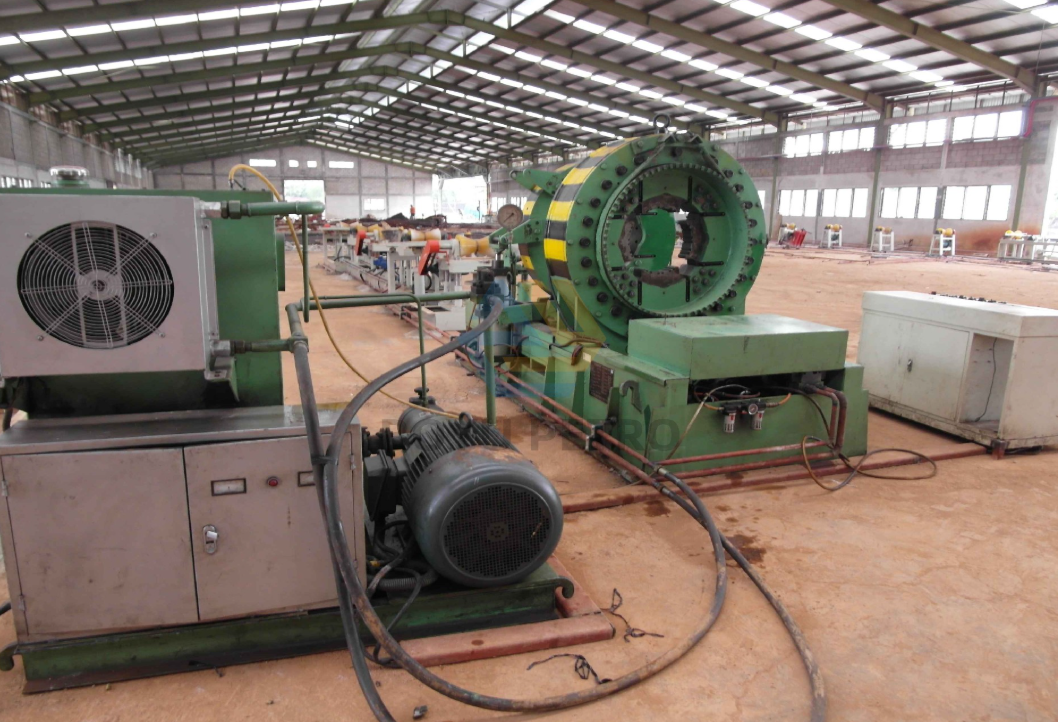

1、YNJG720/100 标准型拧扣机

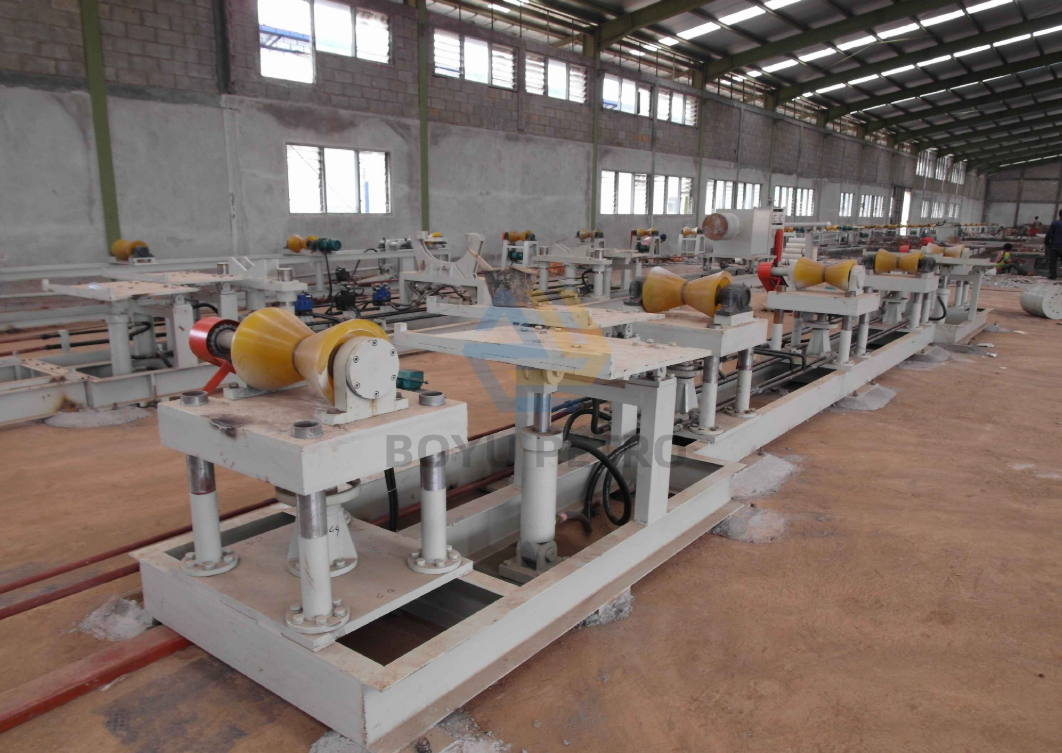

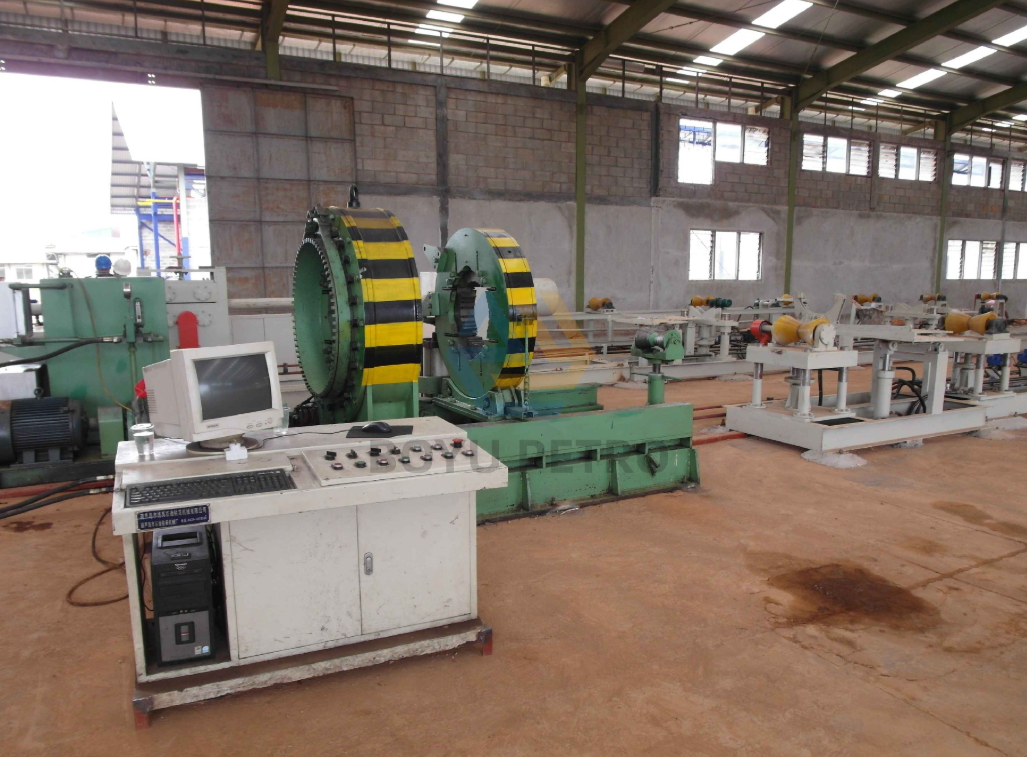

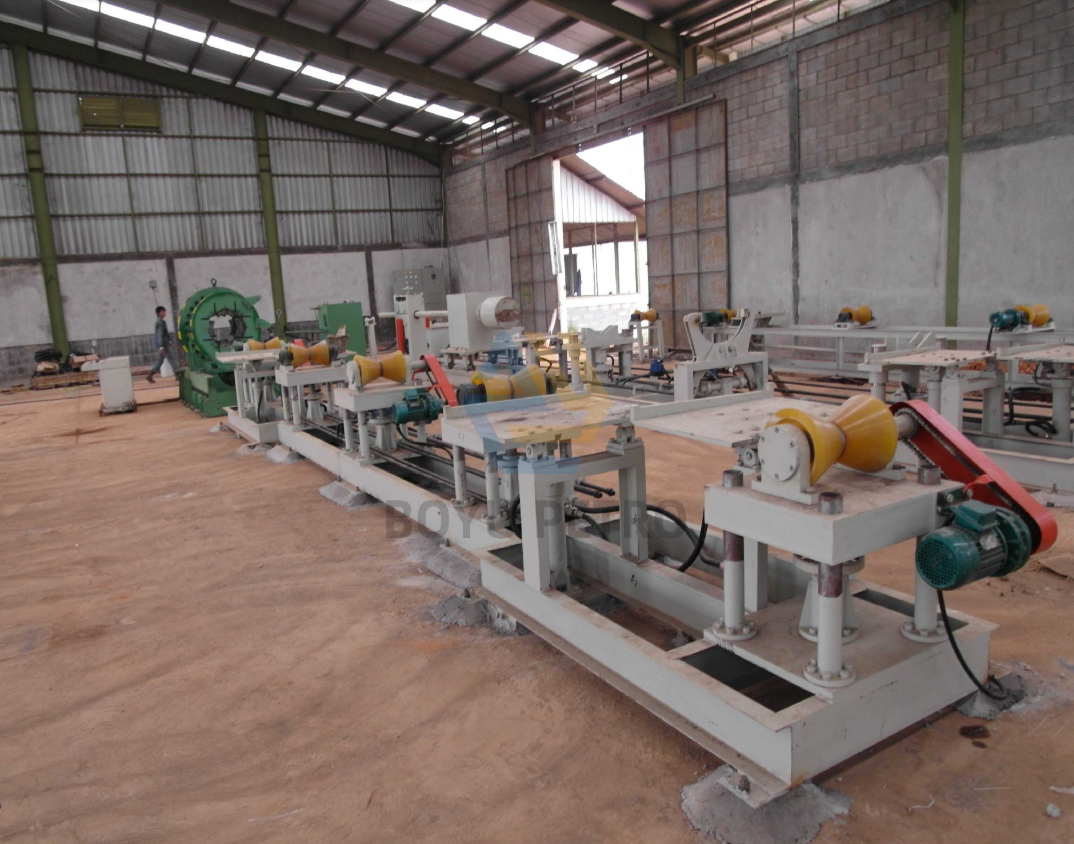

2、YNJG720/100 拧扣机（带负载台）
